Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
15
Je nach Portalkonfiguration sind folgende Blindstopfen zu entfernen: 1
1
Ein Portal mit Twin Head kann nicht umgerüstet werden. Lassen Sie die Blindstopfen für das ent-
sprechende Portal im Verteiler
. 1
1
– X2: Stopfen für Portal 1 (Stromversorgungsseite) und Portal 3 (Pneumatikseite)
– X3: Stopfen für Portal 1 + 2 (Stromversorgungsseite) und Portal 3 (Pneumatikseite)
– X4: Stopfen für Portal 1 + 2 (Stromversorgungsseite) und Portal 3 + 4 (Pneumatikseite)
: Drücken Sie dazu die blauen Ringe (siehe Abb. 1.7.3) in Achsrichtung und entfernen Sie die
e
n
tsprechenden Blindstopfen.

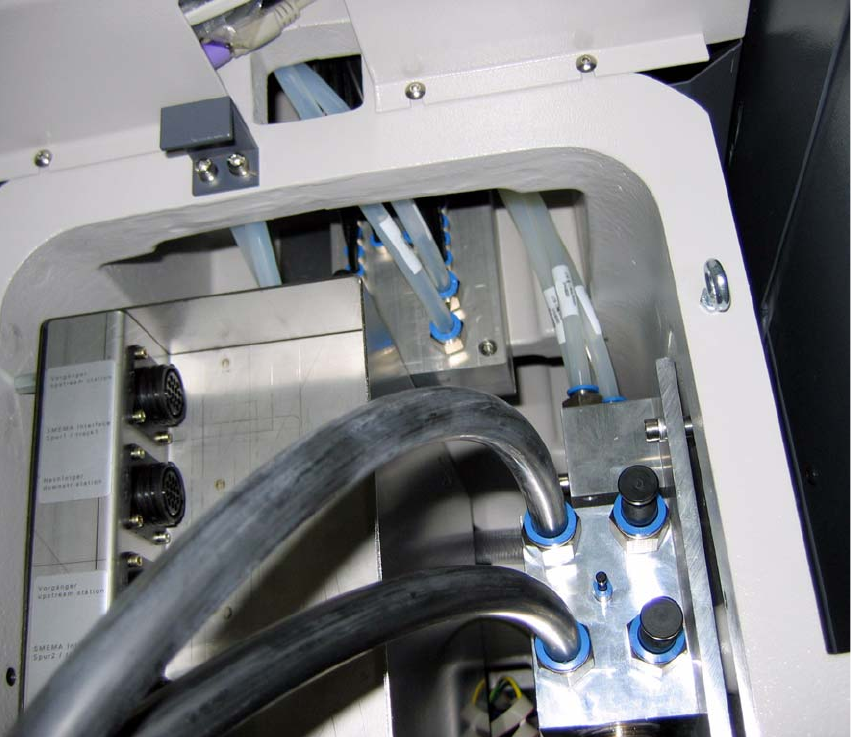

Abb. 1.7.4 Werksseitig verlegte Schläuche (hier für Portal 1+2)
: Ziehen Sie die Schläuche herunter, bis Sie die Beschriftung sehen.
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
16
Abb. 1.7.5 Beschriftung der Schläuche (hier für Portal 3+4)
Abb. 1.7.6 Umgerüsteter Pneumatikverteiler für Portal 1+2 (gegenüberliegende Seite)
: Stecken Sie die Schläuche an den Portalverteiler – entsprechend der Beschriftung und der Ma-
schinenkonfiguration (sowohl für Portal 1+2 als auch für Portal 3+4).
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
17
1.7.2 Umrüstung der Pneumatikeinheit und
Anschluss des Vakuum-Verteilerblocks
Abb. 1.7.7 Vakuum-Verteilerblock befestigen
: Befestigen Sie den Vakuum-Verteilerblock mit den beiden Schrauben (00845068-, DIN912,
M6x70-8.8) auf der Platte.
