第 4 章 送料器查看器
目录
1. 送料器查看器 4-1
1.1 送料器查看器的启动 4-1
1.2 送料器查看器的退出 4-3
2. 基本操作 4-4
2.1 送料器查看器画面的构成 4-4
2.2 创建送料器位置设置信息 4-18
2.3 打开送料器位置设置信息 4-21
3. 送料器位置设置信息画面的编辑 4-22
3.1 生产线的切换 4-22
3.2 基板的添加和删除 4-23
3.2.1 基板的添加 4-23
3.2.2 基板的删除 4-24
3.3 更改送料器位置设置中基板的顺序 4-25
3.4 基板程序的编辑 4-27
3.5 保存设置的基板 4-28
3.6 安装位置的变更 4-30
3.6.1 机器内移动 4-30
3.6.2 机器间移动 4-32
3.7 分割元件 4-34
3.8 合并元件 4-36
4. 送料器查看器的设置 4-38
4.1 送料器查看器的设置 4-38
4.1.1 设置画面的启动 ( 从菜单选择 ) 4-38
4.1.2 设置内容 4-39
4.2 是否分配废弃站的设置 4-40
4.2.1 命令内容 4-40
4.2.2 设置项目 4-42
4.2.3 错误警告 4-44
4.2.4 注意事项 4-44
4.3 显示贴装数为 0 的元件 4-45
4.3.1 设置 4-45
4.3.2 显示 4-46
4.3.3 机器间的移动 4-47
4.3.4 分割元件 ( 仅限显示送料器安装位置图时 ) 4-48
4.3.5 合并元件 ( 仅限显示送料器安装位置图时 ) 4-48
4.3.6 干扰检查 ( 仅限显示送料器安装位置图时 ) 4-49
4.3.7 输出送料器位置设置列表 4-49
5. 多轨支持 4-50
5.1 基板列表窗口 4-50
5.2 「分割元件」、「合并元件」对话框 4-50
5.3 「更改设置中基板的顺序」对话框 4-51
5.4 「最优化结果」对话框 4-51
4-1
4
1.送料器查看器
通过送料器查看器可以以图像形式在主视图上确认送料器的位置，还可以事先发现送料器相互干扰的现象，及时
加以修正。
1.1 送料器查看器的启动
送料器查看器可以从「开始菜单」、「基板资源管理器」、「基板编辑器」启动。以下，介绍从「开始菜单」启动送
料器查看器的方法。
1
启动送料器查看器。
从开始菜单的「程序」中选择「YAMAHA Factory Tools P-Tool」的「Feeder Viewer( 送料器查看器 )」。

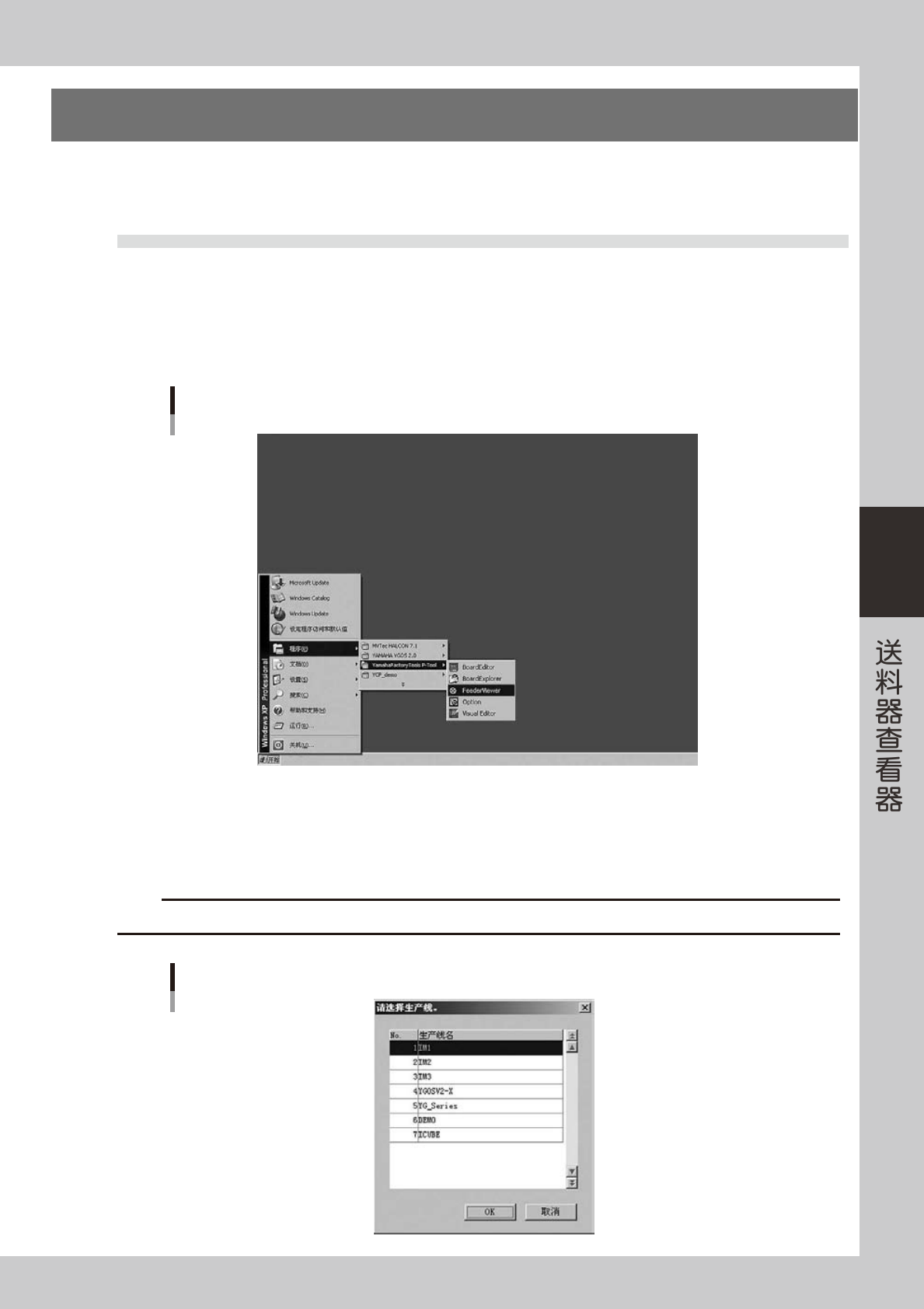

送料器查看器的启动
66400-S0-10
2
选择生产线。
如登录了多条生产线，会显示「请选择生产线」的对话框。
选择生产线后，点击 [OK] 按钮。
c
注意
如果没有登录生产线，则不会显示「请选择生产线」的对话框。
选择生产线的对话框
66401-S0-00
