4-39
4
4.1.2 设置内容
设置内容如下。
■ 废弃站
此设置，只有在「维护 (M)」-「废弃站信息 (D)」-「废弃站设置」画面的「使废弃站的分别设置为有效」的选择框没有被勾
选时才有效。( 参照「4.2废弃站的安装设置」)
废弃站 设置内容
送料器占用位数左侧
设置占用左侧送料器安装位置的位数。
按照此设置，显示废弃站左侧的占用宽度。
送料器占用位数右侧
设置占用右侧送料器安装位置的位数。
按照此设置，显示废弃站右侧的占用宽度。
* 上述设定值，只有通过「查看 (V)」-「废弃站 (D)」命令 ( 或 [ 显示 / 隐藏废弃站 ] 按钮 ) 使废弃站显示时才有效。
■ 干扰检查设置
干扰检查设置 设置内容
对不显示的基板也进行干扰检查
不选 ：对不显示的基板不进行干扰检查。
勾选 ：对不显示的基板进行干扰检查。
对不同组的送料器位置设置基板也进行干扰检查
不选 ：对不同组的送料器位置设置基板不进行干扰检查。
勾选 ：对不同组的送料器位置设置基板进行干扰检查。
4-40
4
4.2 是否分配废弃站的设置
对每台废弃站，可以分别设置是否使用废弃站。
‧
使 用
‧
不使用
‧
自动 ( 贴片机中有需要使用废弃站的元件时，使用 )
最优化，按照此设置分配废弃站和送料器的安装位置。通过此设置，可以在需要废弃站时使用，不需要时，不使用。
4.2.1 命令内容
■「废弃站设置」画面
在「废弃站设置」画面，可以设置是否使废弃站的分别设置为有效和各废弃站的使用状态 ( 使用 / 不使用 / 自动 )。
‧
废弃站设置画面的启动
从「最优化」或「送料器查看器」应用程序的「维护 (M)」菜单中的「废弃站信息 (D)」命令启动。
废弃站画面
66462-S0-00
「废弃站 1」〜「废弃站 4」：各废弃站的使用状态
「不使用」
不使用此废弃站。
( 不管是否有使用废弃站的元件都不使用 )
「使用」
使用此废弃站。
( 不管是否有使用废弃站的元件都使用 )
「自动」
有必要时使用。
( 有使用废弃站的元件时使用 )
「使废弃站的分别设置为有效」：设置此分别设置功能是有效还是无效
勾选此选择框时，此分别设置功能为有效，可以分别设置各废弃站。
4-41
4
■最优化命令
按照前述的设置，分配废弃站和使用废弃站的元件的安装位置。
‧
使用废弃站的元件，只分配至有废弃站的贴片机 ( 工作台 )。
‧
不向装有废弃站的位置分配送料器。
■废弃站的状态显示 ( 送料器查看器 )
根据废弃站的使用状态的设置，废弃站在送料器查看器中如下进行显示。
88Xg
贴装总数：0
安装位置未设置数：0
20 21 30 37107

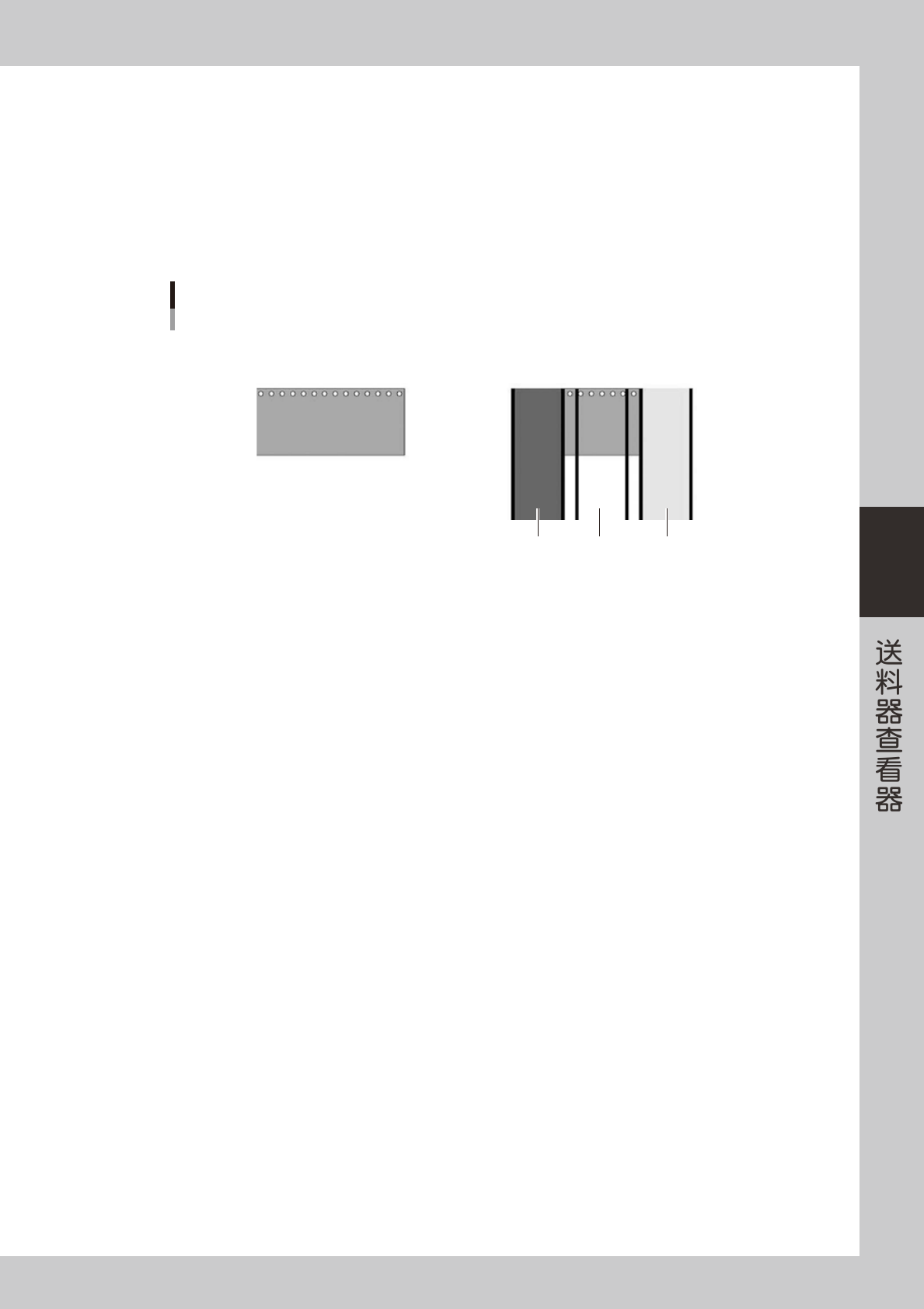

废弃站的显示画面
使用 不使用 自动
66463-S0-00
‧
显示内容的说明
「使用」 → 以绿色显示
「不使用」 → 以无色显示 ( 只显示线 )
「自动」 → 以浅绿色显示
