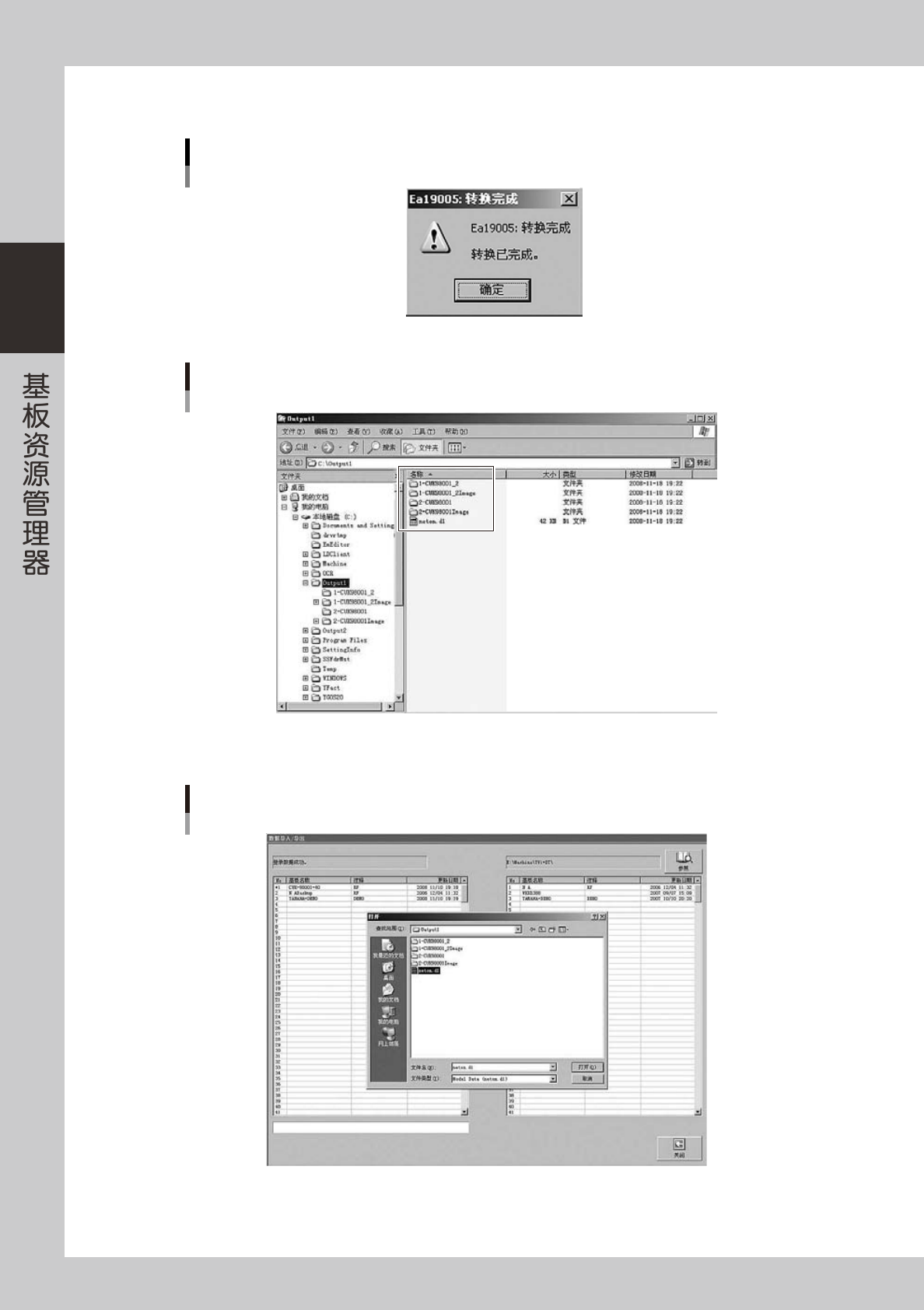

转换结束后，显示转换完成对话框，转换后的检查机数据保存在指定的文件夹中。
转换完成对话框
662B7-S0-00
转换后的检查机数据
662B8-S0-00
转换后的检查机数据可以在检查机或 YViOS/YSiOS 的「数据导入 / 导出」画面导入。
数据导入/导出画面
662B9-S0-00
2-29
2
4.2.2 形状对应表
将贴片机的基板程序转换为检查机数据时，可以在贴装元件的检查数据中附加检查机的信息库元件名。
使用此功能时，转换后的检查机数据在检查机或 YViOS/YSiOS 导入后只需执行信息库的全部展开，就可以完成几
乎所有检查数据的创建。( 需要进行适当数据调整。)
要使用此功能，必须预先创建贴片机元件名与检查机信息库元件名的对应表。转换时，对应表中没有的元件的检
查数据，其信息库元件名以空栏输出。
贴片机的元件名 检查机的信息库元件名
AAA AAA01
BBB BBB01
CCC CCC01
: :

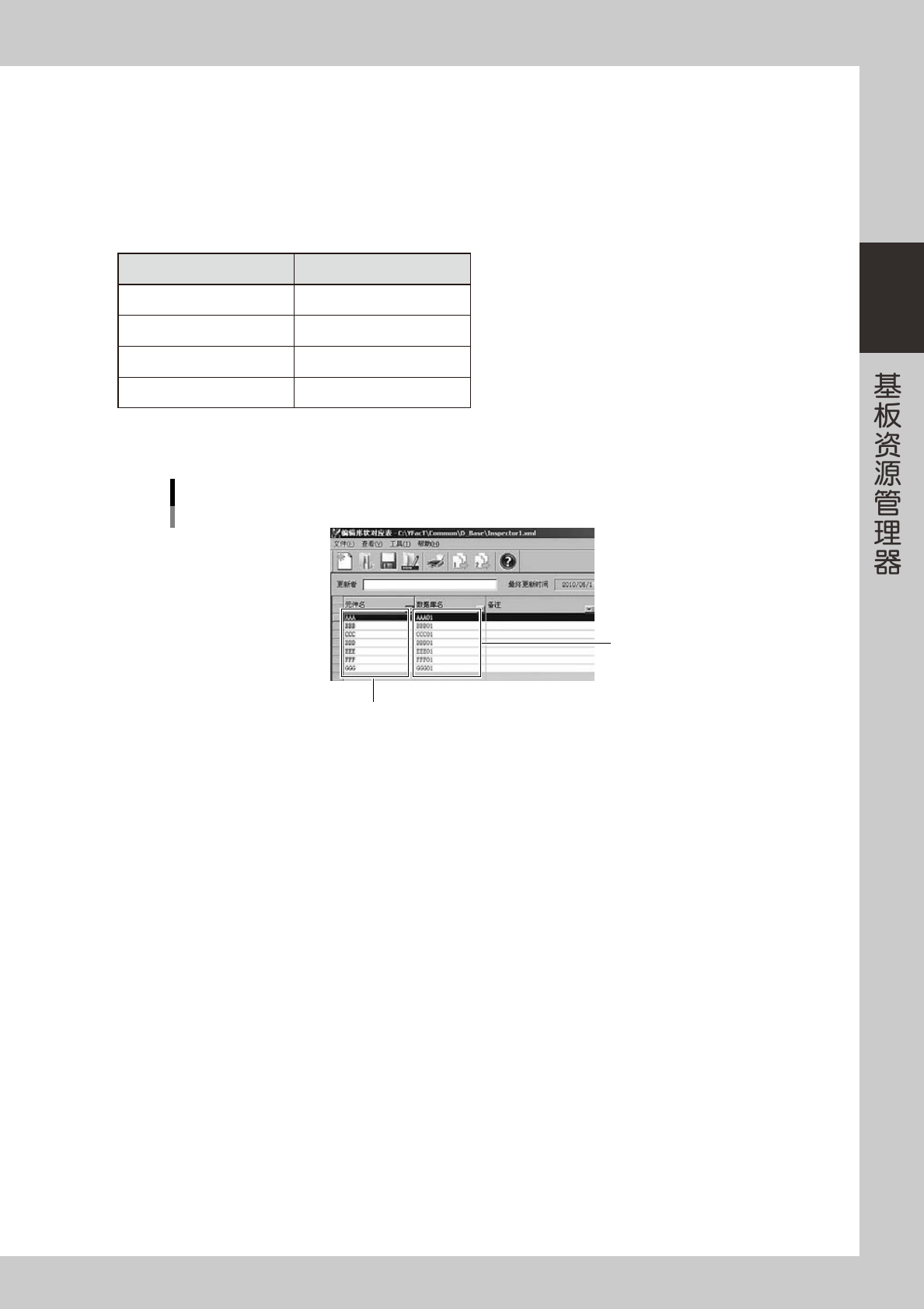

形状对应表，利用形状对应表编辑工具创建。编辑工具的使用方法，参照 YVi 或 YSi 程序设计手册。
形状对应表的创建
输入贴片机的元件名
输入检查机的
信息库元件名
662C1-S0-10
2-30
2
4.2.3 FAST(YVi 系列 )
将基板程序转换为检查机数据时，通常贴片机的贴装信息转换为检查对象时会被转换为跳过，但通过 FAST 转换则
可以转换为 VADMIC 检查数据。执行过 FAST 转换的数据，即使没有信息库，只要登录良品图像就可以简单地进
行检查。
n
要点
要执行 FAST 转换必须先在「设置转换为检查机数据」画面勾选「FAST」选择框 ( 参照后述「4.2.4设置方法」)。
转换步骤，与通常的转换一样，参照前述「4.2.1转换为检查机数据」的步骤执行转换。

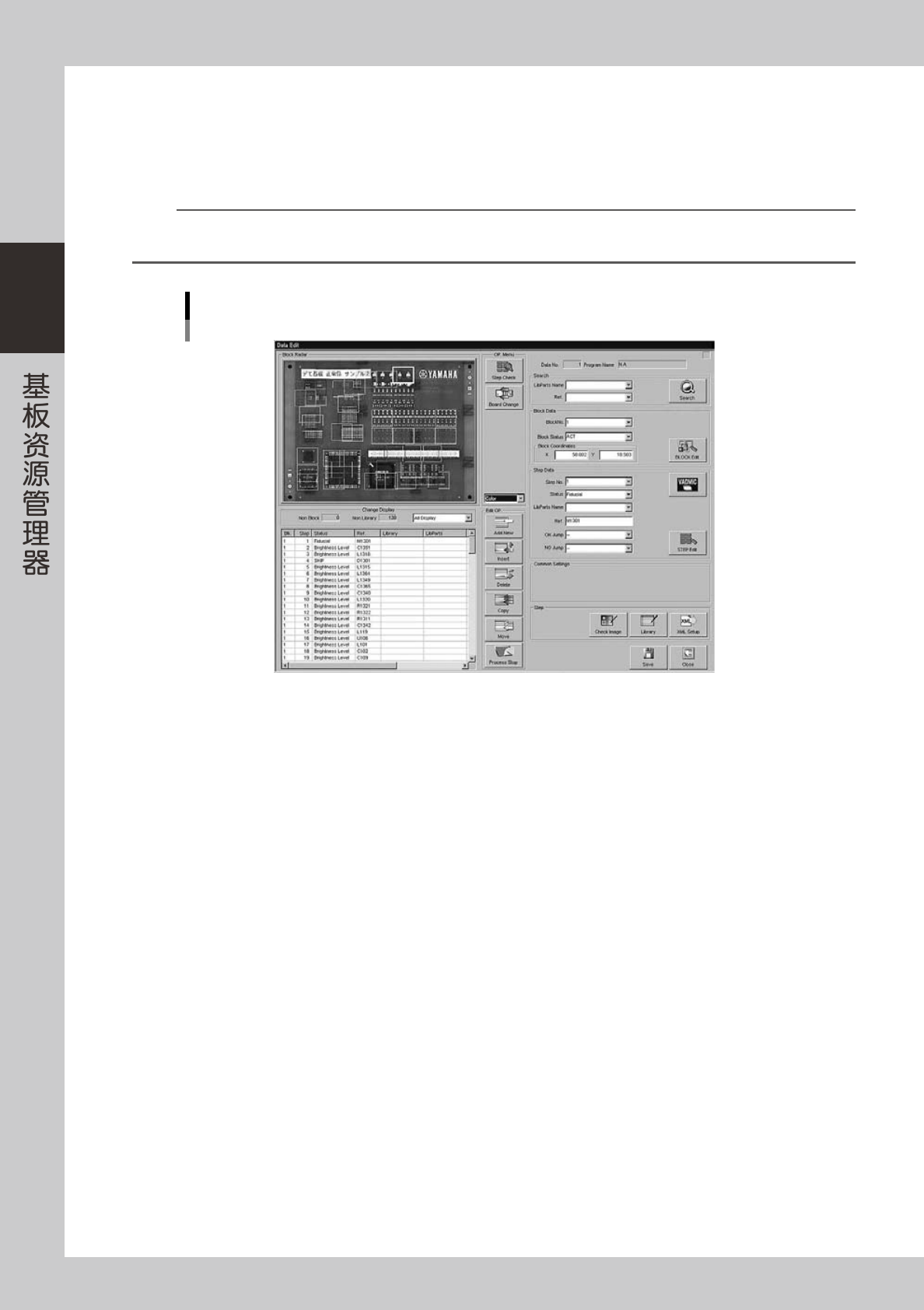

FAST
662D-S0-00
执行 FAST 转换时，根据贴片机基板程序的元件识别类型会被分配多个检查对象。各检查对象的尺寸也根据元件尺
寸、元件形状被设置，并且对应检查对象部位 ( 元件主体部、焊锡部、引脚部 ) 的检查参数也被默认设置。因此在
检查机或 YViOS 读入检查数据时，即使没有信息库，只需登录 VADMIC 检查用的良品图像就可以创建检查数据。
