■最优化命令
按照前述的设置，分配废弃站和使用废弃站的元件的安装位置。
‧
使用废弃站的元件，只分配至有废弃站的贴片机 ( 工作台 )。
‧
不向装有废弃站的位置分配送料器。
■废弃站的状态显示 ( 送料器查看器 )
根据废弃站的使用状态的设置，废弃站在送料器查看器中如下进行显示。
88Xg
贴装总数：0
安装位置未设置数：0
20 21 30 37107
废弃站的显示画面
使用 不使用 自动
66463-S0-00
‧
显示内容的说明
「使用」 → 以绿色显示
「不使用」 → 以无色显示 ( 只显示线 )
「自动」 → 以浅绿色显示
4-42
4
4.2.2 设置项目
■废弃站安装位置的确认
此设置，只有在贴片机上才可以更改。
更改设置后，必须备份系统数据并在 Y-FacT 脱机软件上重新登录。
1.打开机器设置画面。
2.选择「设置」→「机器数据」→「机械坐标」→「位置坐标」。
3.确认「废弃站 1 〜 4」的「安装号码」栏中是否正确输入了废弃站的安装位置。
■送料器架规格的设置变更
此设置，只有在贴片机上才可以更改。
更改设置后，必须备份系统数据并在 Y-FacT 脱机软件上重新登录。
1.打开机器设置画面。
2.选择「设置」→「规格信息」→「送料器架规格」。
3.原来的设置方法是将有废弃站的位置设置为不安装送料器，如是这种设置，则需将设置改为可以安装送料器。
( 参照下图 )

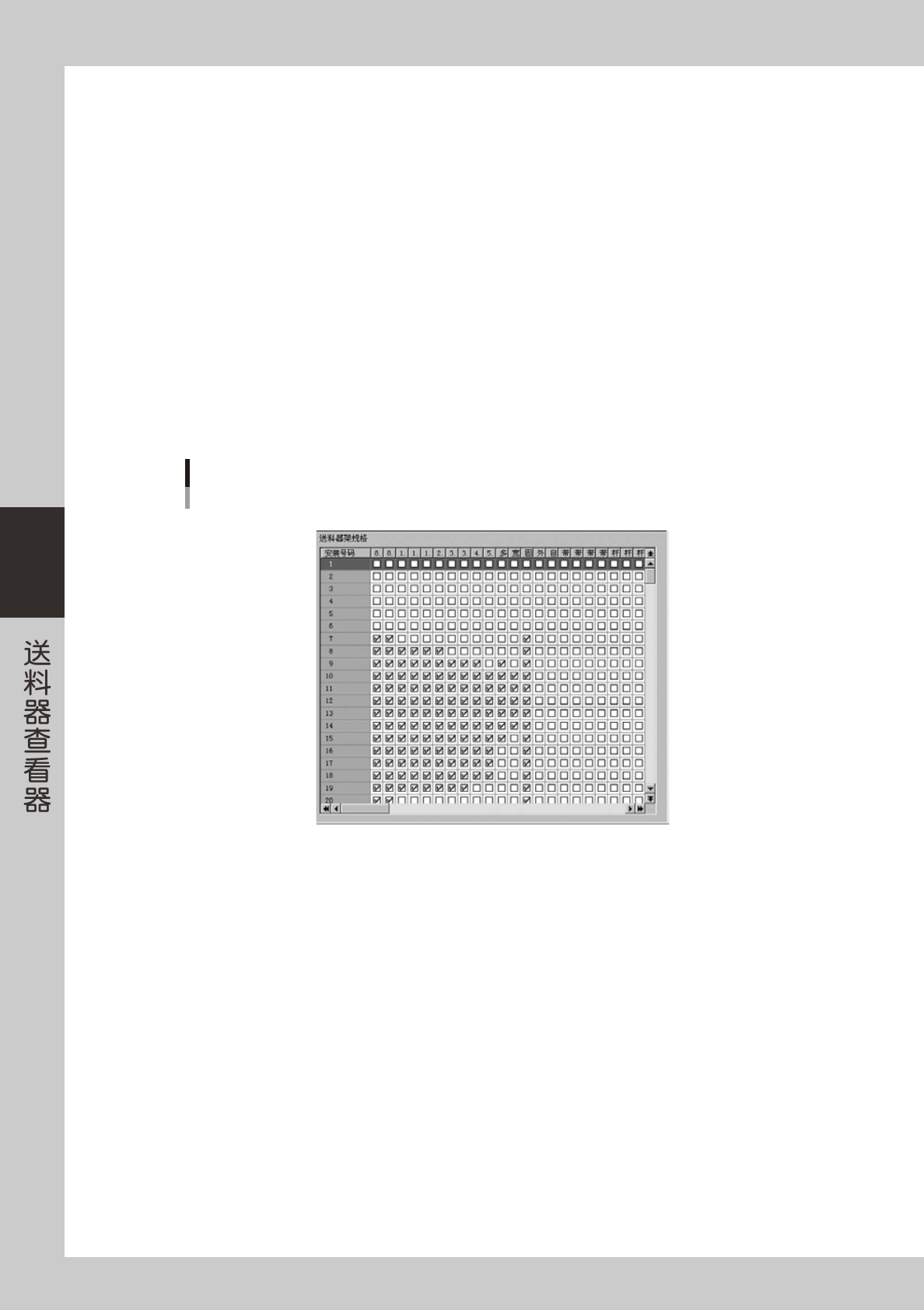

更改前
※ 安装号码1〜6的位置装有废弃站
66464-S0-00
4-43
4
更改后
66465-S0-00
■废弃站占用宽度的设置
在各废弃站中输入占用宽度信息。
此设置，必须在 Y-FacT 脱机软件中设置。
1.打开机器设置画面。
2.选择「设置」→「规格信息」→「废弃站规格」。

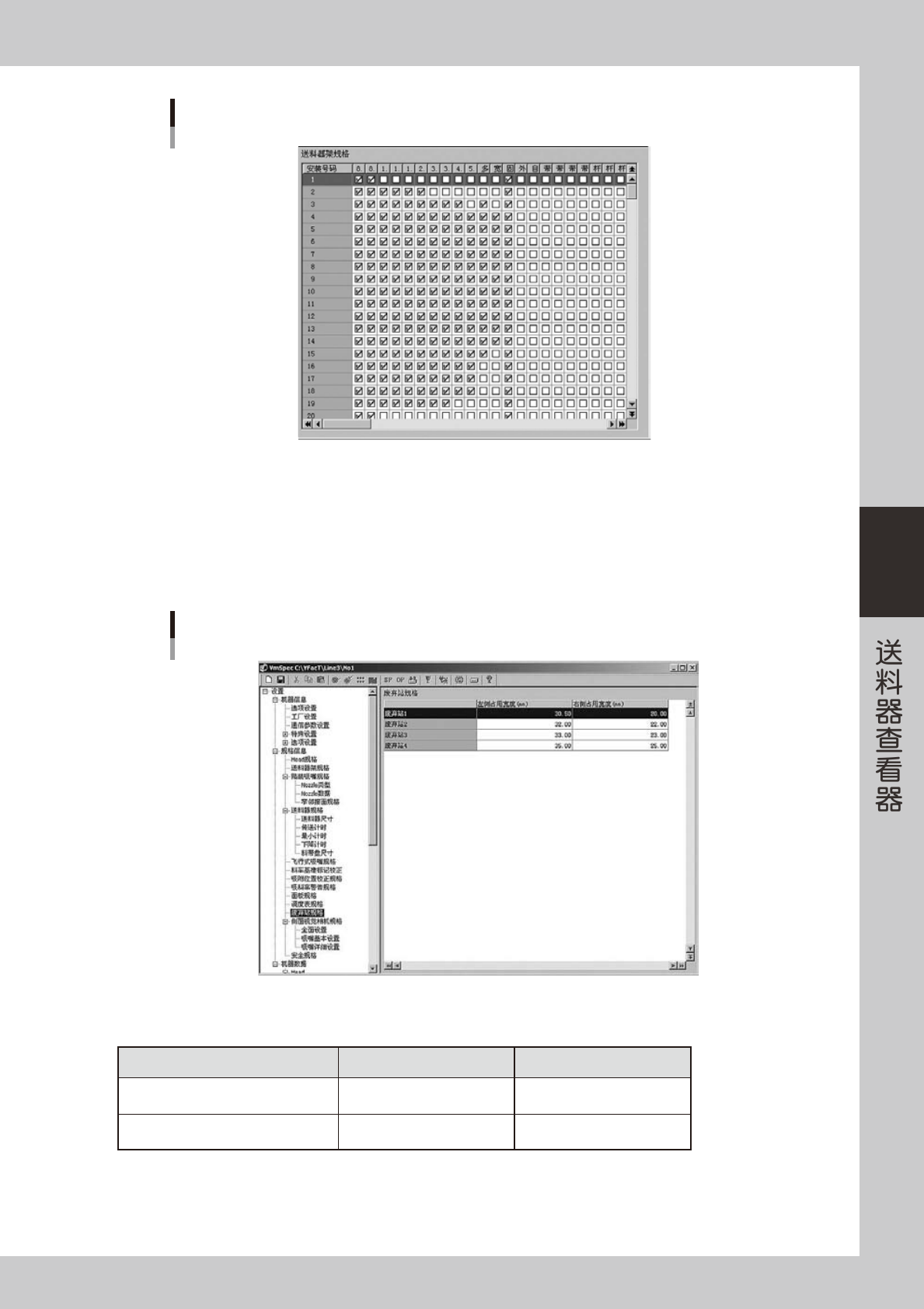

废弃站占用宽度信息的设置
66466-S0-00
3.以 mm 为单位输入废弃站的左右侧占用宽度。
根据废弃站的类型，按照下表进行设置。
废弃站类型 左侧占用宽度 (mm) 右侧占用宽度 (mm)
现行机型
（由电机驱动传送带）
40.00 40.00
旧机型
（由汽缸驱动传送带）
75.00 50.00
