2-33 2 ●其它元件 除上述以外的 BGA 等元件，如下图所示会被分配相当于元件尺寸 1.1 倍 ( 各边最大可放大到 0.5mm) 的检查对象。 其它元件(除芯片、引脚元件外) X ( mm ) Y ( mm ) 65204-S0-00 其它元件的VADMIC检查数据 Y x1.1 X x1.1 65205-S0-00 各检查对象会被设置如下所示的默认值 ： ‧ 检查对象 ： VADMIC ‧ Ref 号码 …
2-32
2
●引脚元件
要转换的基板程序如使用了下图所示的引脚元件时，元件的各贴装位置会被分配检查元件主体部用的 1 个检查对象和检查引
脚用的各边各 1 个检查对象。如 4 个方向上都有引脚，则被分配检查元件主体用的 1 个检查对象和检查引脚用的 4 个检查对象，
共 5 个检查对象。

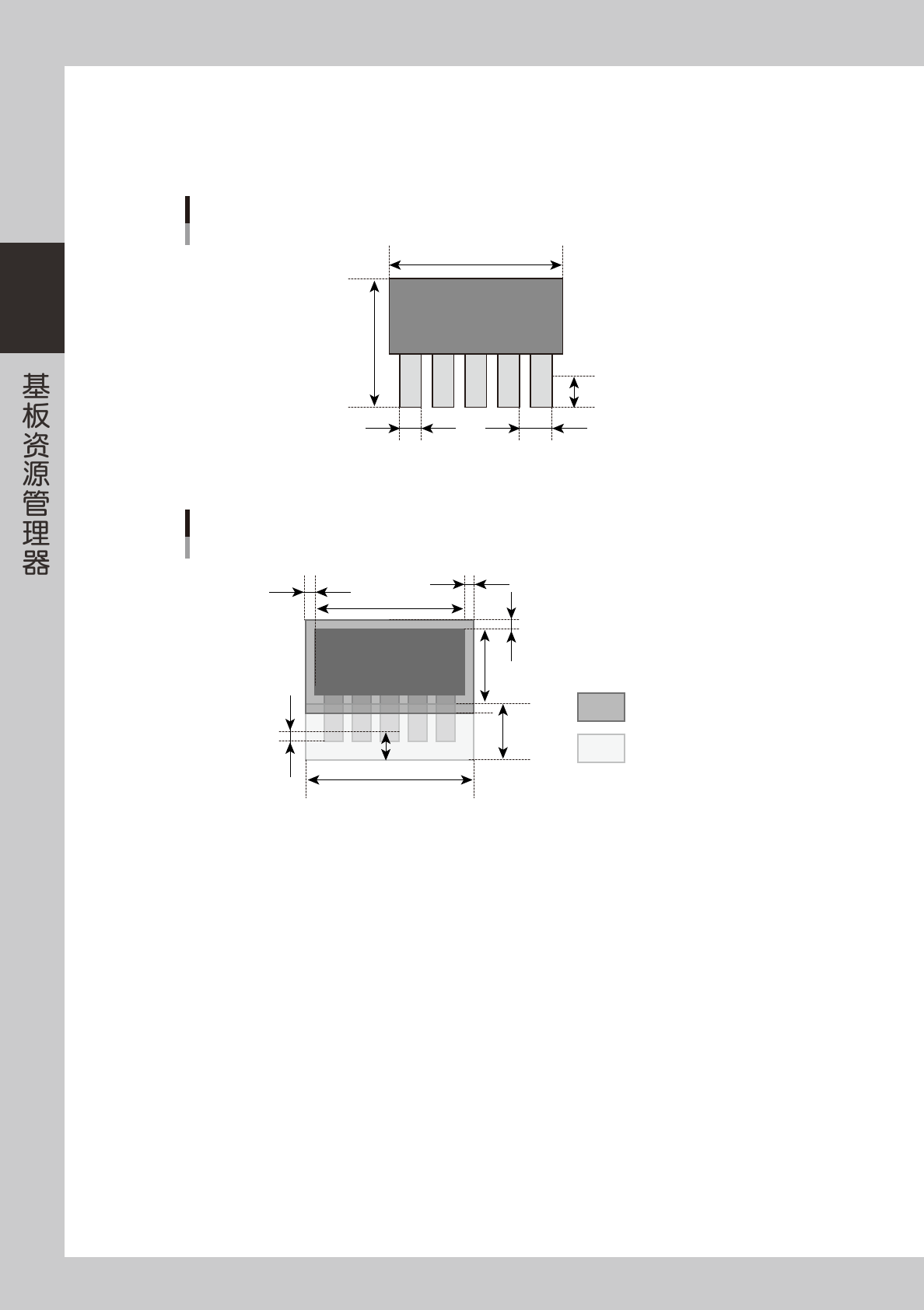

引脚元件
反射引脚长 S mm
引脚间距 U mm引脚宽度 T mm
X (mm)
Y (mm)
65202-S0-00
引脚元件的VADMIC检查数据
Y−S
S x 2.5
(V-1) x U + T + 0.2
S/2
S x 1.25
(Y−S) x 0.05
X x 0.05
X
X x 0.05
检查元件主体部用的检查对象
检查焊锡部用的检查对象
65203-S0-00
在没有引脚的方向上，检查元件主体用的检查对象按放大 0.05 倍 ( 最大 0.5mm) 被创建。但，特殊形状元件则作为「其它元件」
分配检查对象。
2-33
2
●其它元件
除上述以外的 BGA 等元件，如下图所示会被分配相当于元件尺寸 1.1 倍 ( 各边最大可放大到 0.5mm) 的检查对象。

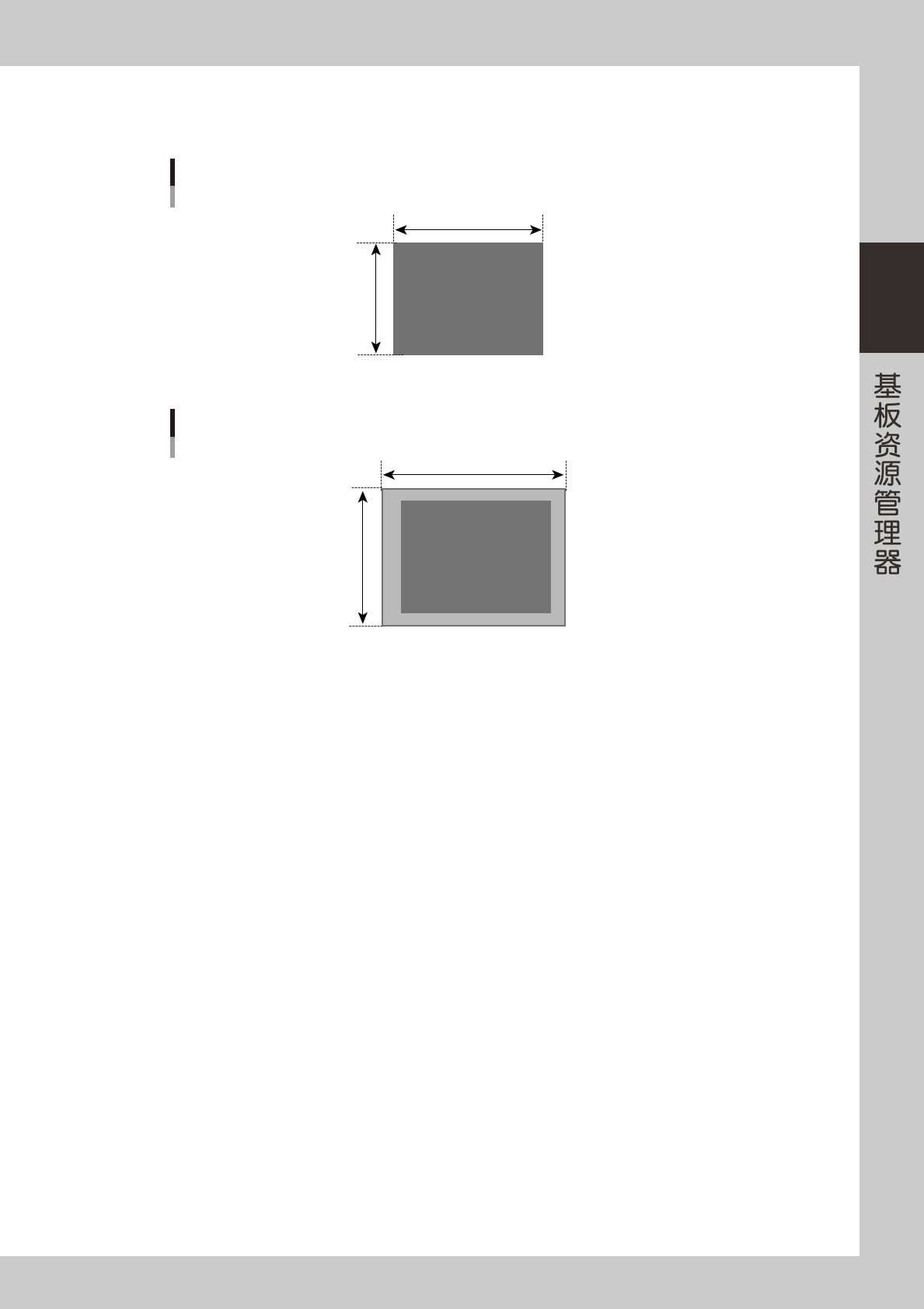

其它元件(除芯片、引脚元件外)
X (mm)
Y (mm)
65204-S0-00
其它元件的VADMIC检查数据
Y x1.1
X x1.1
65205-S0-00
各检查对象会被设置如下所示的默认值 ：
‧
检查对象 ： VADMIC
‧
Ref 号码 ： 贴片机数据贴装信息的图样名
‧
元件名 ： 贴片机数据元件信息的元件名
‧
Lib 元件名 ： 形状对应表中所指定的名称
‧
拼块基板号码 ： 贴片机数据的拼块号码
‧
登录角度 ： 贴片机数据贴装信息的贴装角度
‧
最小检出尺寸 X、Y ：12( 检查元件主体用 )、6( 检查焊锡、引脚用 )
‧
最小检出面积 ： 25
‧
匹配率 ： 30
‧
分割数 X ： 元件外形尺寸 X/300
µ
m
‧
分割数 Y ： 元件外形尺寸 Y/300
µ
m
‧
照明类型 ： M( 检查元件主体用 )
L-U( 检查焊锡用 )
BR2( 检查引脚用 )
2-34
2
4.2.4 设置方法
1

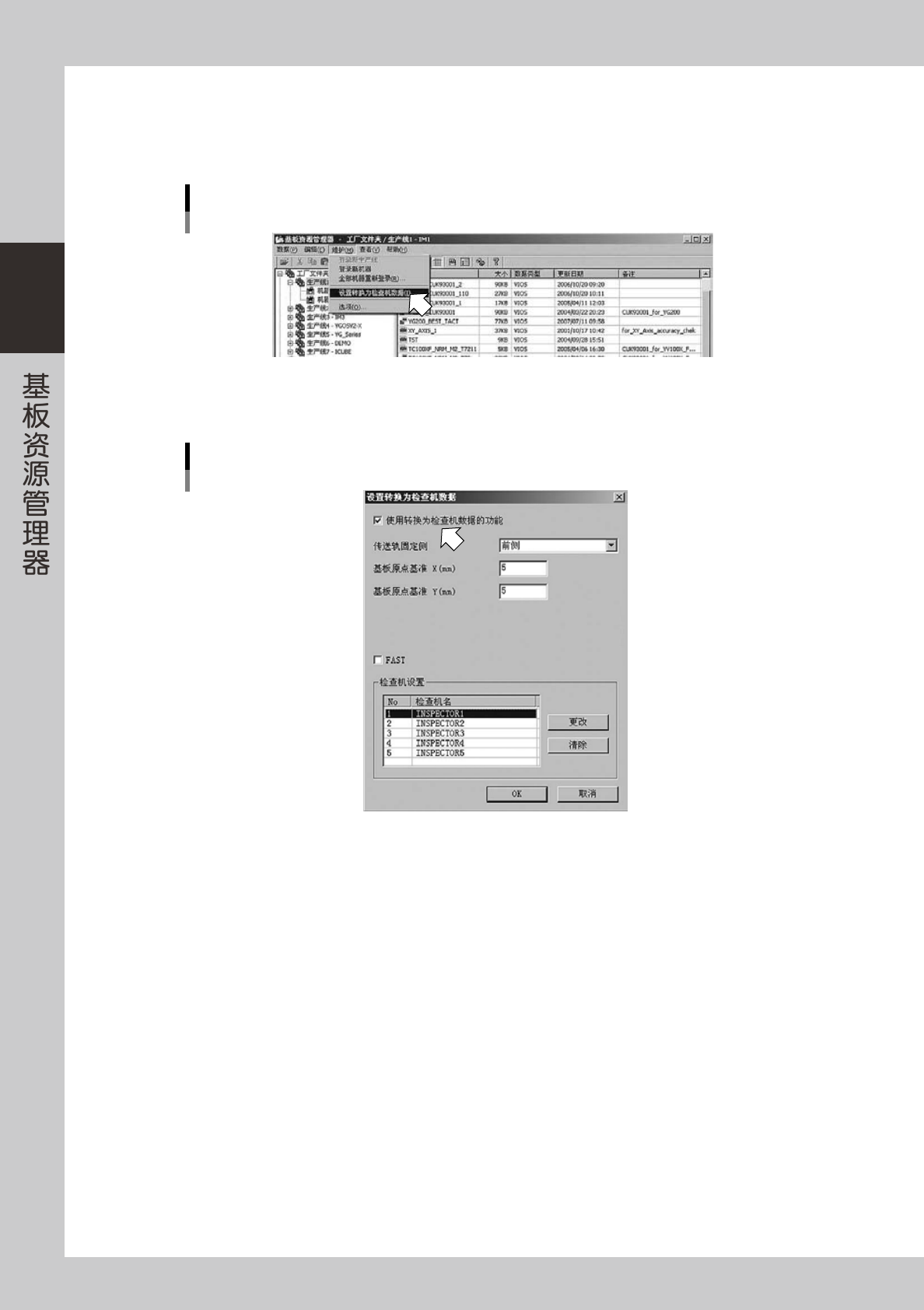

从基板资源管理器的「维护 (M)」菜单选择「设置转换为检查机数据 (I)」。
选择「设置转换为检查机数据(I)」
662C2-S0-00
2
勾选「使用转换为检查机数据的功能」的选择框。
勾选「使用转换为检查机数据的功能」
662C3-S0-10
