4-30 4 3.6 安装位置的变更 通过将要移动的送料器、托盘和晶片托盘拖放至其它安装位置，可以变更其安装位置。 以下，以送料器画面为例介绍变更方法。 3.6.1 机器内移动 可以将送料器从当前的安装位置移至其它安装位置。 1 选择要移动的送料器。 从「安装位置图」直接点击送料器。 所选送料器的边框变为虚线。 如「送料器位置设置信息」画面为打开状态，所选送料器的所在行也随之呈反色显示。 参考 · 如「送料器位置设置信息」画面…
4-29
4
· 保存全部基板
从「编辑 (E)」菜单中选择「保存全部基板 (L)」。
覆盖保存当前正在编辑的全部基板。
送料器位置设置信息画面
保存全部基板
66446-S0-00
参考
点击 [ 保存全部基板 ] 按钮也可以进行相同操作。
在「基板列表窗口」中选择任意基板，点击鼠标右键显示右键菜单，也可以选择相同的命令。
c
注意
如果没有保存所编辑的基板程序就关闭送料器查看器，会出现确认对话框。确认内容后再操作。
4-30
4
3.6 安装位置的变更
通过将要移动的送料器、托盘和晶片托盘拖放至其它安装位置，可以变更其安装位置。
以下，以送料器画面为例介绍变更方法。
3.6.1 机器内移动
可以将送料器从当前的安装位置移至其它安装位置。
1
选择要移动的送料器。
从「安装位置图」直接点击送料器。
所选送料器的边框变为虚线。
如「送料器位置设置信息」画面为打开状态，所选送料器的所在行也随之呈反色显示。
参考
· 如「送料器位置设置信息」画面为打开状态，也可以点击要选择的送料器的所在行进行选择。
· 如设置了替代元件，这些元件也呈反色显示。

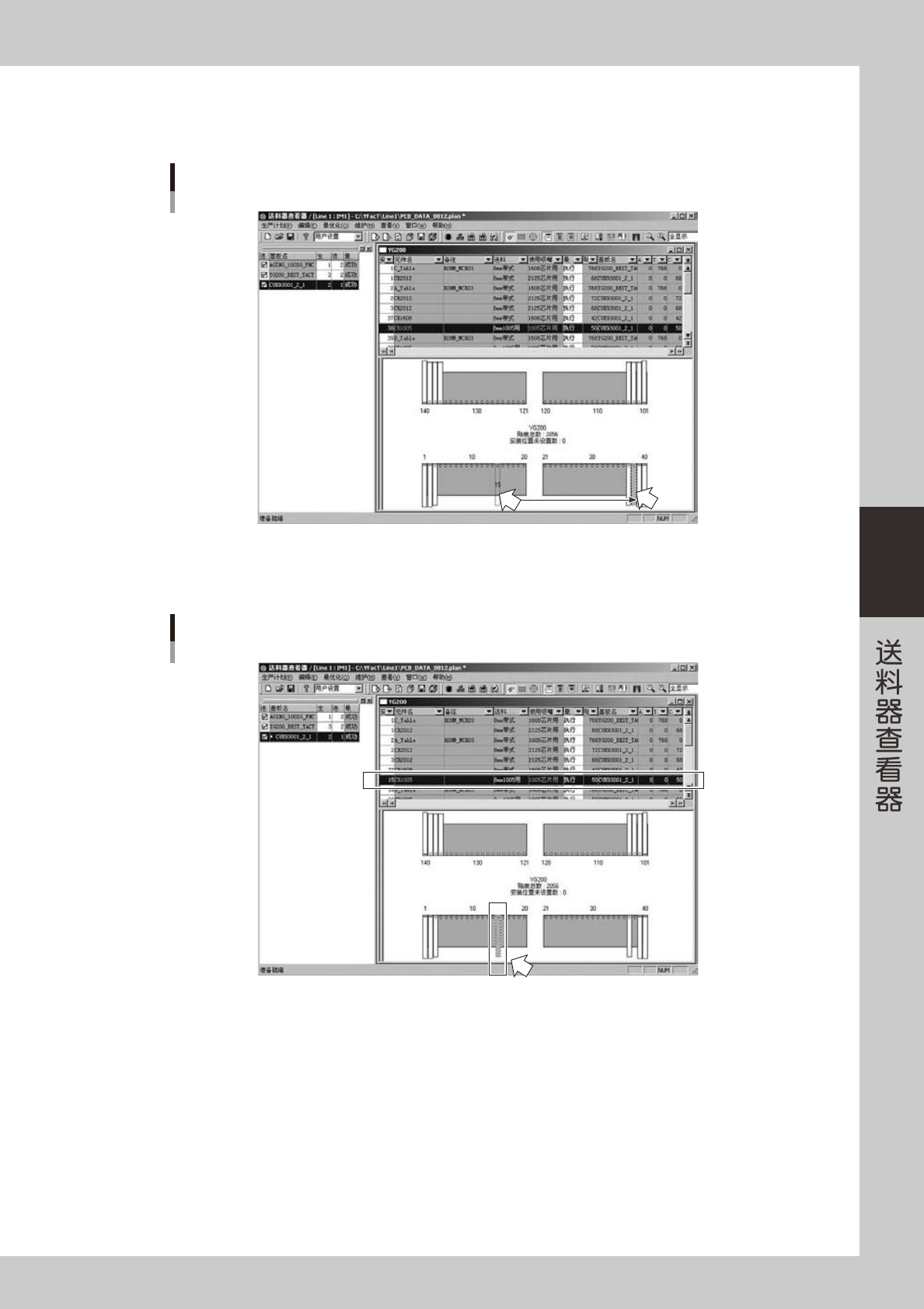

选择要移动的送料器
66447-S0-00
4-31
4
2
移动送料器。
拖动所选送料器，将其放至要移动的位置。
将要移动的送料器拖放至目标位置
用鼠标拖放
66448-S0-00
移动完送料器后，「送料器位置设置列表」窗口的「安装位置」栏的号码变为移动后的送料器位置号码。
移动完送料器安装位置后
安装位置也
随之变更
移动后的送料器
66449-S0-00
3
保存数据。
参照前述「3.5 保存设置的基板」，保存编辑后的基板。
