2-27 2 ■ 使用原拼块号码 ( 仅限 YGX) 「YGX 扩展贴装数据输出」定制规格为有效，且要转换的基板程序为 YGX 格式时，可以选择此方法。 此时， 「使用参考数据」为无法选择的状态。 使用原拼块号码 662B3-S0-00 7 开始转换。 开始转换基板程序 662B4-S0-00 转换过程中如发生错误，显示转换失败对话框。 转换失败对话框 662B5-S0-00 错误对话框 662B6-S0-00
2-26
2

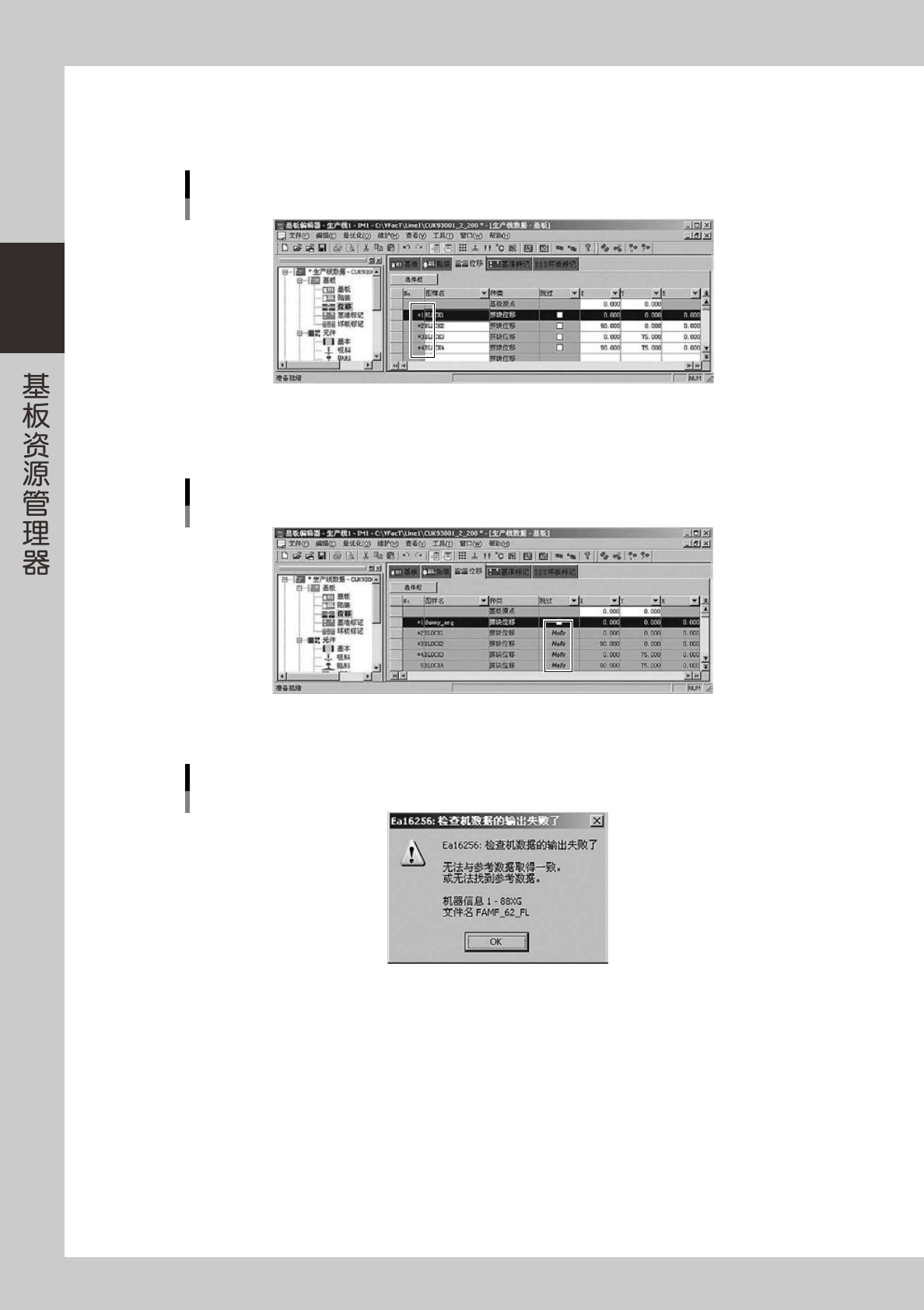

■ 使用位移信息
在拼块基板的拼块号码中使用位移信息。贴装数据，按位移信息的个数扩展。转换只有 1 个拼块的基板程序或没有扩展拼块
的基板程序时，选择此方法。已扩展拼块的基板程序如选择此方法，转换后检查机数据的拼块基板的拼块号码全部为 1。
使用位移信息
662A9-S0-00
■ 使用参考数据
在拼块基板的拼块号码中使用位移信息的参考数据。转换已扩展拼块的基板程序时，选择此方法。
使用参考数据
662B1-S0-00
如不存在参考数据或与参考数据不一致时发生如下错误。
错误对话框
662B2-S0-00
2-27
2
■ 使用原拼块号码 ( 仅限 YGX)
「YGX 扩展贴装数据输出」定制规格为有效，且要转换的基板程序为 YGX 格式时，可以选择此方法。
此时，「使用参考数据」为无法选择的状态。
使用原拼块号码
662B3-S0-00
7
开始转换。
开始转换基板程序
662B4-S0-00
转换过程中如发生错误，显示转换失败对话框。
转换失败对话框
662B5-S0-00
错误对话框
662B6-S0-00
2-28
2
8
转换结束后，显示转换完成对话框，转换后的检查机数据保存在指定的文件夹中。
转换完成对话框
662B7-S0-00
转换后的检查机数据
662B8-S0-00
转换后的检查机数据可以在检查机或 YViOS/YSiOS 的「数据导入 / 导出」画面导入。
数据导入/导出画面
662B9-S0-00
