7 Handbetrieb SIPLAC E X-Serie XPS-T yp I/II und XPL 7.4 T estbetrieb 4 - Bre ite Shuttle Bedienungsanleitung 92
91
SIPLACE X-Serie XPS-Typ I/II und XPL 7 Handbetrieb
Bedienungsanleitung 7.4 Testbetrieb 4 - Breite Shuttle
7.4 Testbetrieb 4 - Breite Shuttle
Funktion zur Breiteneinstellung des Transportbands im Productivity Shuttle.
Mit den Cursortasten V und W kann die Breite des Bandes auf- bzw. zugefahren werden. Ist im
Menü
5.16 Nachführung 1 die Einstellung „manuell“, bleibt die hier veränderte Breite erhalten.
Ist im Menü 5.16 Nachführung 1 die Einstellung „automatisch“ oder „nur bei Start“ gewählt, wird
mit Betätigung der PAR-Taste die dort eingestellte Breite wieder angefahren.
Mit der ENTER-Taste gelangen Sie zur nächsten Testfunktion. Möchten Sie den Vorgang abbre-
chen, verlassen Sie das Menü mit der START/STOPP-Taste.
Abb. 7 - 5 Testbetrieb 4 - Breite Shuttle
Testbetrieb 4
Breite Shuttle
7 Handbetrieb SIPLACE X-Serie XPS-Typ I/II und XPL
7.4 Testbetrieb 4 - Breite Shuttle Bedienungsanleitung
92
93
SIPLACE X-Serie XPS-Typ I/II und XPL 8 Shuttlebetrieb ohne XPL
Bedienungsanleitung 8.1 Doppelspurbetrieb mit 1:1 Zuordnung
8 Shuttlebetrieb ohne XPL
Diese Betriebsart ist ein einfacher Shuttlebetrieb ohne Productivity Lane (XPL) für Doppel- und
Einfachspurlinien und einem Bestückautomaten.
8.1 Doppelspurbetrieb mit 1:1 Zuordnung

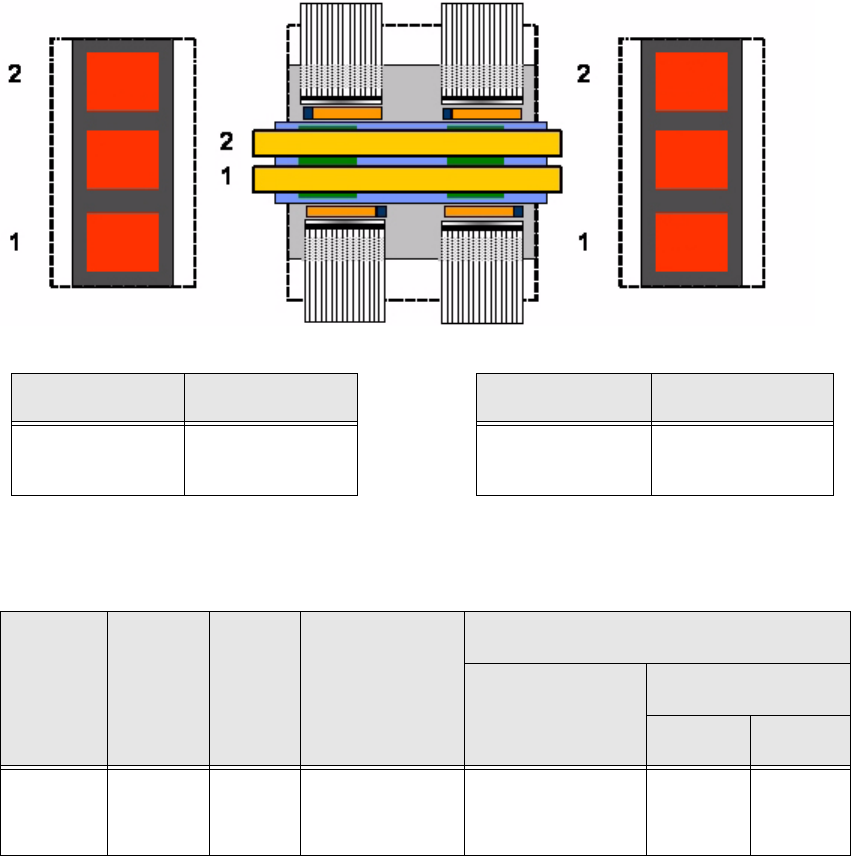

Die Abbildung zeigt die bedingte Konstellation für diesen Betiebsmodus.
Folgende Einstellungen sind vorzunehmen:
1. Für die Anlagenart (Kapitel 6.3 Anlagenart, Seite 70) muss die Einstellung „Transportmodul“
gewählt werden.
Anlagen
-art
LP-
Über-
nahme
LP-
Weiter
-gabe
Festanschlag
Zuordnung E-A
Anzeige im
Display
Bedeutung
Einlauf Auslauf
Transport-
modul
Doppel-
spur
Doppel-
spur
gemäß oberer
Abbildung
Zuordnung E-A
1->1 2->2 3->3
von 1
von 2
von 3
auf 1
auf 2
auf 3
Shuttle
Transportmodul
Shuttle
Transportmodul
Festanschlag für Shuttle vor SIPLACE
Festanschlag 1.2 Festanschlag 2.2
Abhängig von vor-
stehender Anlage.
x4i = außen
x4 = innen
Festanschlag für Shuttle nach SIPLACE
Festanschlag 1.2 Festanschlag 2.2
x4i = außen
x4 = innen
Abhängig von nach-
stehender Anlage
(1.2)
(1.1)
(1.2)
(1.1)
(2.2)
(2.1)
(2.2)
(2.1)
