1 Betriebsanleitung SIPLACE X-Serie XPS-T yp I/II und XPL 1.5 Seriennummer des XPS/XPL Bedienungsanleitung 4 1.5 Seriennummer des XPS/XPL Die Seriennummern für das XPS un d das XPL sind an folgende n S tellen zu finden. …

SIPLACE X-Serie XPS-Typ I/II und XPL 1 Betriebsanleitung

Bedienungsanleitung 1.4 Abkürzungen

1.4 Abkürzungen

DT Doppeltransport

EGB Elektrostatisch gefährdete Bauelementegruppe

EMV Elektromagnetische Verträglichkeit

ESD Electrostatic Sensitive Device

ET Einfachtransport

GND Erde

IC Integrated Circuit

LP Leiterplatte

MC Maschinencontroller

SMD Surface Mounted Device

WLAN Wireless Local Area Network

XPL X-Serie Productivity Lane

XPS X-Serie Productivity Shuttle

1 Betriebsanleitung SIPLACE X-Serie XPS-Typ I/II und XPL

1.5 Seriennummer des XPS/XPL Bedienungsanleitung

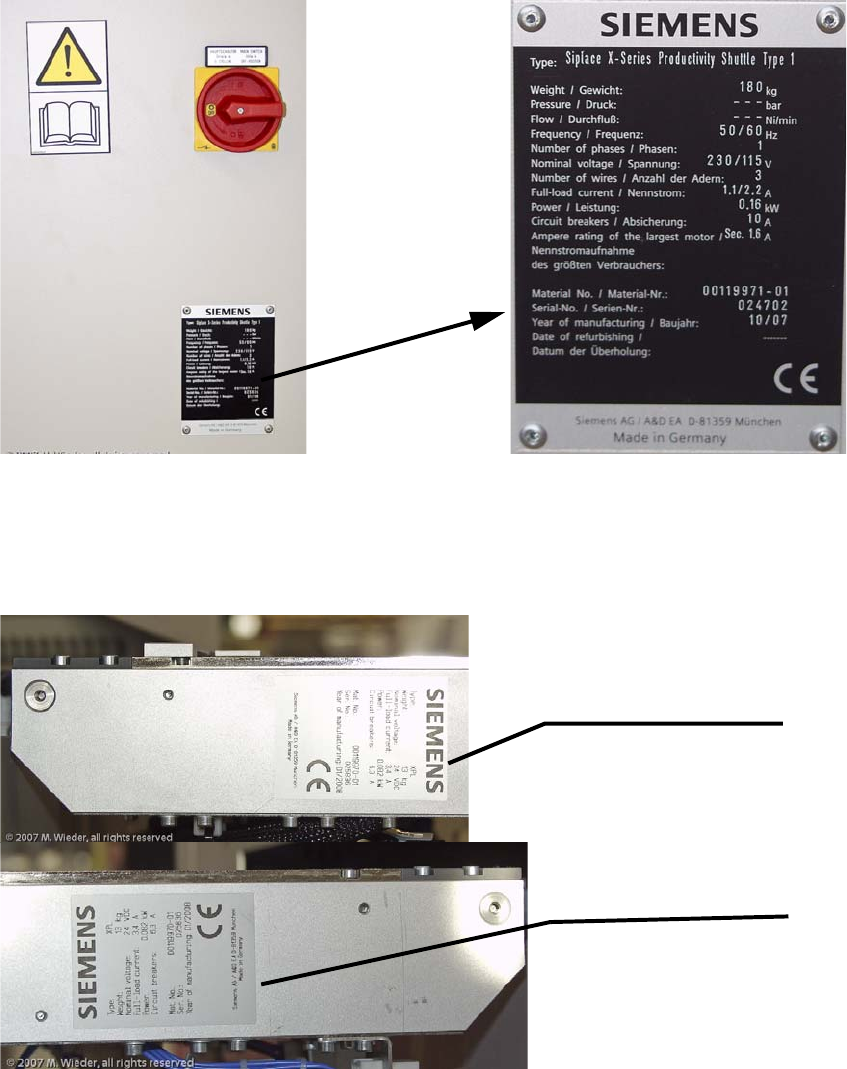

1.5 Seriennummer des XPS/XPL

Die Seriennummern für das XPS und das XPL sind an folgenden Stellen zu finden.

1.5.1 Seriennummer am XPS

Abb. 1 - 1 Seriennummer am XPS

1.5.2 Seriennummer am XPL

Abb. 1 - 2 Seriennummer am XPL

XPL, einlaufseitig auf

Bedienfeldseite

XPL, auslaufseitig auf

Bedienfeldseite

SIPLACE X-Serie XPS-Typ I/II und XPL 2 Betriebssicherheit

Bedienungsanleitung 2.1 Sicherheitshinweise

2 Betriebssicherheit

2.1 Sicherheitshinweise

2.1.1 Konvention zur Verwendung von Gefahrensymbolen

Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung

von Sachschäden beachten müssen. Die Hinweise sind durch Warndreiecke hervorgehoben und

je nach Gefährdungsgrad folgendermaßen dargestellt:

GEFAHR oder

Im Sinne dieser Anleitung bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sach-

schaden eintreten werden, wenn die Gefahrenhinweise nicht beachtet werden.

WARNUNG oder

Im Sinne dieser Anleitung bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sach-

schaden eintreten können, wenn die Warnhinweise nicht beachtet werden.

VORSICHT oder

im Sinne dieser Anleitung bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden

eintreten kann, wenn die Vorsichtshinweise nicht beachtet werden.

HINWEIS

Im Sinne dieser Anleitung ist eine wichtige Information über das Produkt oder den jeweiligen Teil

der Anleitung, auf die besonders aufmerksam gemacht werden soll.

2.1.2 Betriebsarten

Sie können die Maschine in den Betriebsarten „Normalbetrieb“ und „Sonderbetrieb“ betreiben.

Normalbetrieb

Im Normalbetrieb werden alle Funktionen und Aufgaben, für welche die Maschine konzipiert

wurde, automatisch ausgeführt. Ebenfalls zum Normalbetrieb gehört das Entfernen von z.

B. ver-

klemmten Leiterplatten aus Bereichen der Anlage, die durch Türen und Abdeckungen ohne Ver-

wendung von Werkzeug zugänglich sind. Wird zum Beseitigen einer Störung Werkzeug (z. B. zum

Abschrauben von Abdeckungen) benötigt fällt dies unter die Betriebsart Sonderbetrieb.
