111 SIPLACE X-Serie XPS-T yp I/II und XPL 10 Schnittstellenbeschreibung Bedienungsanleitung 10.4 Schnittstellenmodul SIM 10.4.5 Schaltplan (Beispiel) Abb. 10 - 9 Schaltplanbeispiel SIM 1.0 - Endmodul
10 Schnittstellenbeschreibung SIPLACE X-Serie XPS-Typ I/II und XPL
10.4 Schnittstellenmodul SIM Bedienungsanleitung
110
10.4.2 Störschleifenfunktion
N+1 (Anfangsmodul / first module): JP4 + JP5 ON; JP1 - JP3 OFF
N-1 / N+1 (Zwischenmodul / middle module): JP2 + JP3 ON; JP1, JP4, JP5 OFF
N-1 (Endmodul / last module): JP1 ON; JP2 - JP5 OFF
Jumper (JP)
10.4.3 Kontrollleuchten
Die acht LEDs entsprechen den Klemmenanschlüssen X1.3 bis X1.10 wie in Abb. 10 - 8 gezeigt.
10.4.4 Steckverbinder
Die 16-poligen Steckverbinder, X/N+1 und X/N-1, sind die Anschlüsse der angrenzenden Geräte.
Erläuterung:
–X/N+1: nachfolgende Maschine (downline)
–X/N-1: zuvor arbeitende Maschine (upline)
VORSICHT
Beim Vertauschen der Schnittstellen, d. h. der Anschlüsse zur nachfolgenden und vorstehenden
Maschine (X/N+1 und X/N-1) kann die SMEMA-Schnittstelle (SIM 1.0) nicht wiederherstellbar zer-
stört werden!
111
SIPLACE X-Serie XPS-Typ I/II und XPL 10 Schnittstellenbeschreibung
Bedienungsanleitung 10.4 Schnittstellenmodul SIM

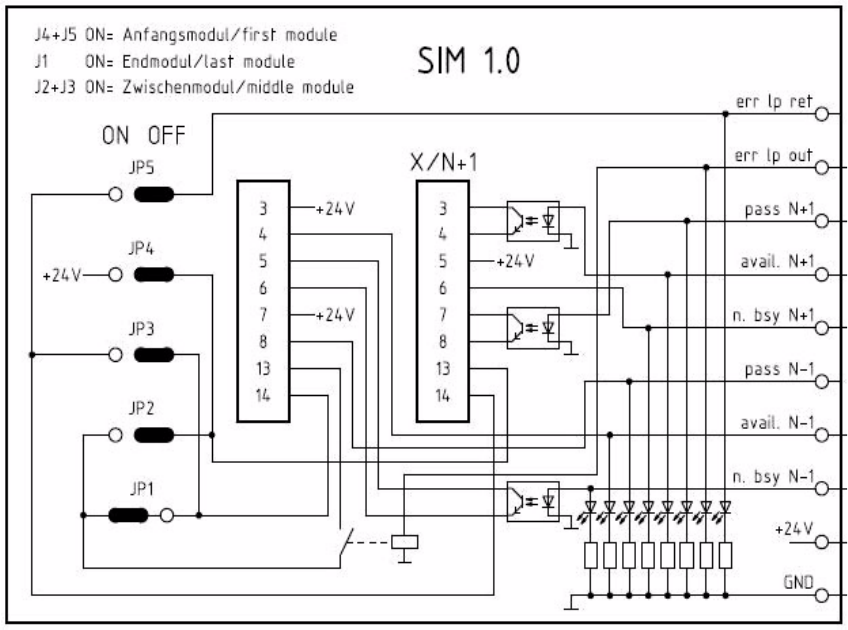

10.4.5 Schaltplan (Beispiel)
Abb. 10 - 9 Schaltplanbeispiel SIM 1.0 - Endmodul
10 Schnittstellenbeschreibung SIPLACE X-Serie XPS-Typ I/II und XPL
10.4 Schnittstellenmodul SIM Bedienungsanleitung
