2 Betriebssicherheit SIPLACE X-Serie XPS-T yp I/II und XPL 2.2 W arnsignal und Warn- und Gef ahrsymbole am XPS Bedienungsanleitung 20 2.2.3.3 W arnschild W 206 Artikel-Nr .: 03009345-01 Schildpositionen: am Shuttle, auf …
19
SIPLACE X-Serie XPS-Typ I/II und XPL 2 Betriebssicherheit
Bedienungsanleitung 2.2 Warnsignal und Warn- und Gefahrsymbole am XPS

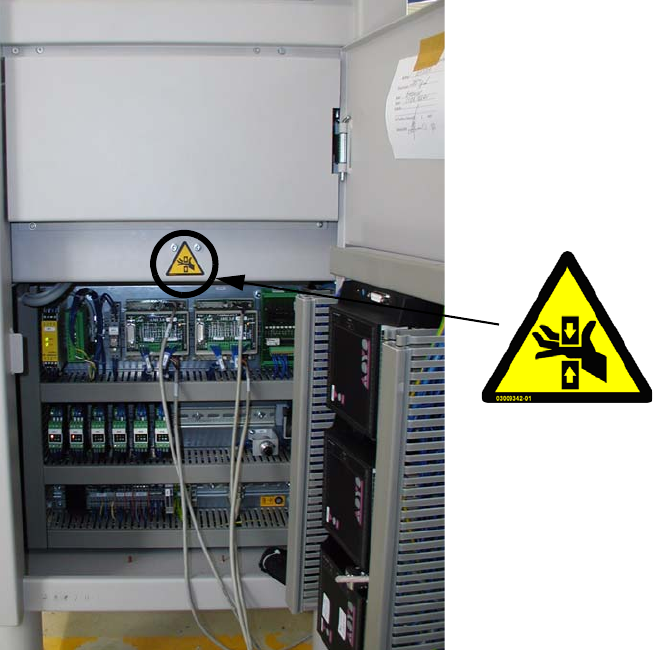

Abb. 2 - 7 Warnschild W203 auf dem Rahmen bei offener Servicetüre
Warnsymbole auf dem Rahmen bei
offener Servicetüre auf der Bedien-
feldseite.
2 Betriebssicherheit SIPLACE X-Serie XPS-Typ I/II und XPL
2.2 Warnsignal und Warn- und Gefahrsymbole am XPS Bedienungsanleitung
20
2.2.3.3 Warnschild W 206
Artikel-Nr.: 03009345-01
Schildpositionen: am Shuttle, auf der Verkleidung der elektrischen Einbauten auf der In-
nenseite der Servicetüre auf der Hauptschalterseite.
– Hauptschalter
Anzahl pro Maschine: 2
Klasse: WARNUNG

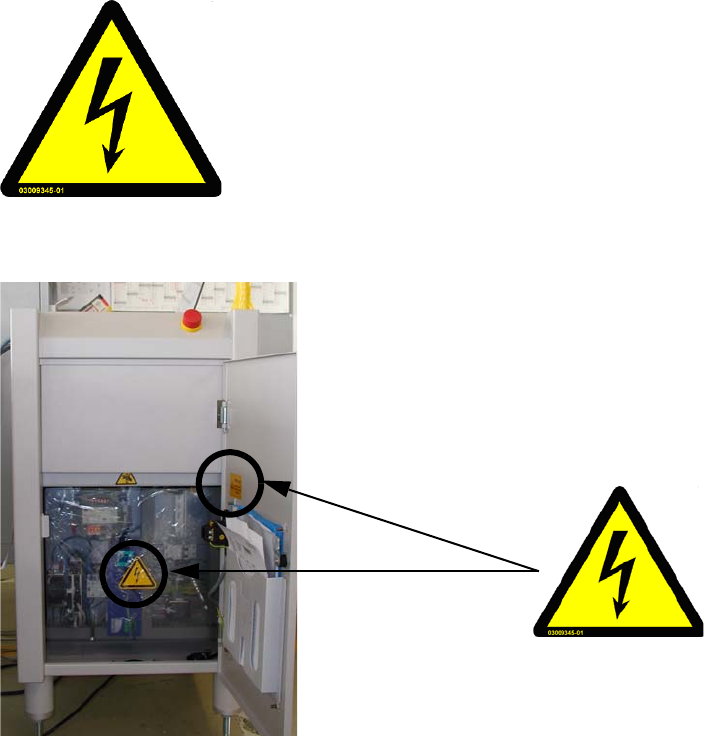

Abb. 2 - 8 Warnschild W206, Art-Nr. 03009345-01
Abb. 2 - 9 Warnschild W206 an der Innenseite der Servicetüre, elektrische Einbauten
Gefährliche Spannungen!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Spannung.
Vor Servicearbeiten Maschine vom Netz trennen!
NAFTA-Region: Risk Of Elektric Shock Or Burn.
21
SIPLACE X-Serie XPS-Typ I/II und XPL 2 Betriebssicherheit
Bedienungsanleitung 2.2 Warnsignal und Warn- und Gefahrsymbole am XPS
2.2.4 Hinweisschild EGB-Anschlussknopf
Artikel-Nr.: 0359574-01
Schildpositionen: am Shuttle, auf der Innenseite der Servicetüre
Anzahl pro Maschine: 1
Klasse: HINWEIS
Abb. 2 - 10 Hinweisschild EGB, Art-Nr. 0359574-01
EGB-Anschlussknopf für EGB-Armband.
Das verwendete EGB-Armband muss in technisch einwandfreiem Zustand sein und den laut
Norm vorgeschriebenen Mindestwiderstand aufweisen. Dies liegt in der Verantwortung des Be
-
treibers.
