19 SIPLACE X-Serie XPS-T yp I/II und XPL 2 Betriebssicherheit Bedienungsanleitung 2.2 W arnsignal und W arn- und Gefahrsymbole am XPS Abb. 2 - 7 Warnschild W203 auf dem Rahmen bei offener Servicetüre W arnsymb ole auf de…
2 Betriebssicherheit SIPLACE X-Serie XPS-Typ I/II und XPL
2.2 Warnsignal und Warn- und Gefahrsymbole am XPS Bedienungsanleitung
18

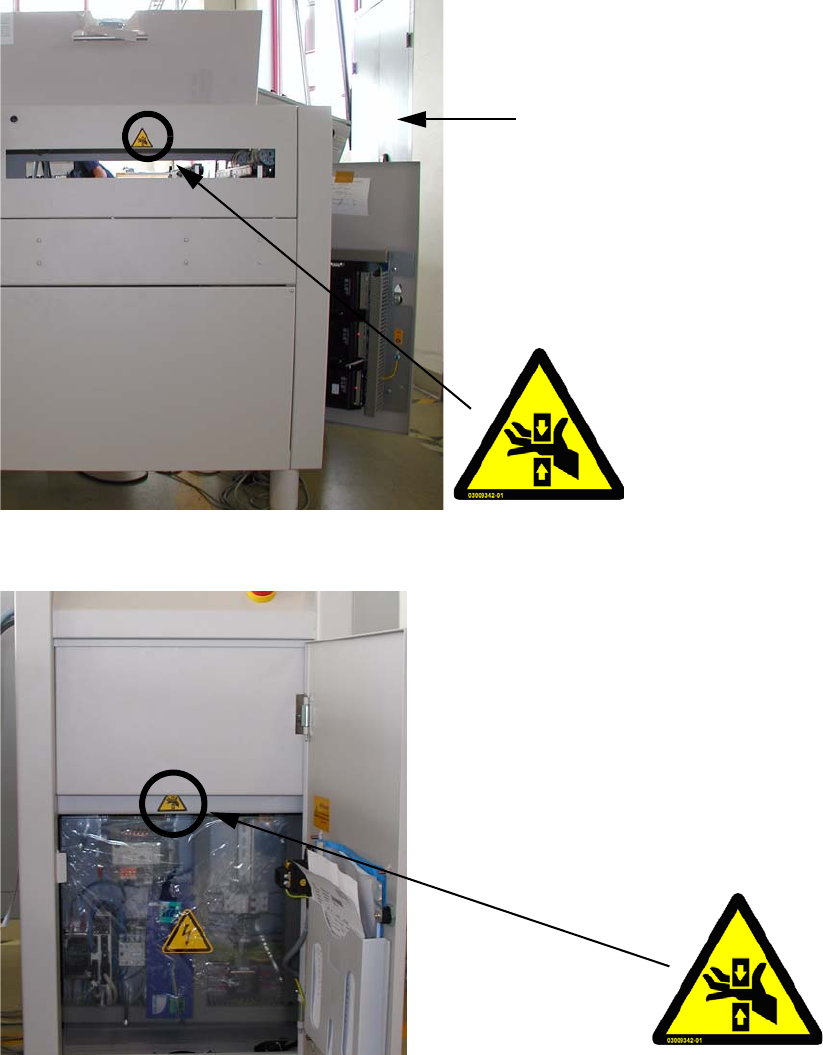

Abb. 2 - 5 Warnschild W203 an Shuttle-Außenseite
Abb. 2 - 6 Warnschild W203 auf dem Rahmen bei offener Servicetüre
Bedienseite
Warnsymbole auf dem Rahmen bei
offener Servicetüre auf der Haupt-
schalterseite.
19
SIPLACE X-Serie XPS-Typ I/II und XPL 2 Betriebssicherheit
Bedienungsanleitung 2.2 Warnsignal und Warn- und Gefahrsymbole am XPS
Abb. 2 - 7 Warnschild W203 auf dem Rahmen bei offener Servicetüre
Warnsymbole auf dem Rahmen bei
offener Servicetüre auf der Bedien-
feldseite.
2 Betriebssicherheit SIPLACE X-Serie XPS-Typ I/II und XPL
2.2 Warnsignal und Warn- und Gefahrsymbole am XPS Bedienungsanleitung
20
2.2.3.3 Warnschild W 206
Artikel-Nr.: 03009345-01
Schildpositionen: am Shuttle, auf der Verkleidung der elektrischen Einbauten auf der In-
nenseite der Servicetüre auf der Hauptschalterseite.
– Hauptschalter
Anzahl pro Maschine: 2
Klasse: WARNUNG
Abb. 2 - 8 Warnschild W206, Art-Nr. 03009345-01
Abb. 2 - 9 Warnschild W206 an der Innenseite der Servicetüre, elektrische Einbauten
Gefährliche Spannungen!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Spannung.
Vor Servicearbeiten Maschine vom Netz trennen!
NAFTA-Region: Risk Of Elektric Shock Or Burn.
