21
SIPLACE X-Serie XPS-Typ I/II und XPL 2 Betriebssicherheit
Bedienungsanleitung 2.2 Warnsignal und Warn- und Gefahrsymbole am XPS
2.2.4 Hinweisschild EGB-Anschlussknopf
Artikel-Nr.: 0359574-01
Schildpositionen: am Shuttle, auf der Innenseite der Servicetüre
Anzahl pro Maschine: 1
Klasse: HINWEIS
Abb. 2 - 10 Hinweisschild EGB, Art-Nr. 0359574-01
EGB-Anschlussknopf für EGB-Armband.
Das verwendete EGB-Armband muss in technisch einwandfreiem Zustand sein und den laut
Norm vorgeschriebenen Mindestwiderstand aufweisen. Dies liegt in der Verantwortung des Be
-
treibers.
2 Betriebssicherheit SIPLACE X-Serie XPS-Typ I/II und XPL
2.2 Warnsignal und Warn- und Gefahrsymbole am XPS Bedienungsanleitung
22
2.2.5 Warnschild W 219, NOT-Halt
Artikel-Nr.: 03025800-01
Schildpositionen: am SIPLACE X-Series Productivity Shuttle
– Am NOT-Halt-Taster auf der Bediener- und Schwenkrahmenseite
Anzahl pro Maschine: 2
Klasse: WARNUNG

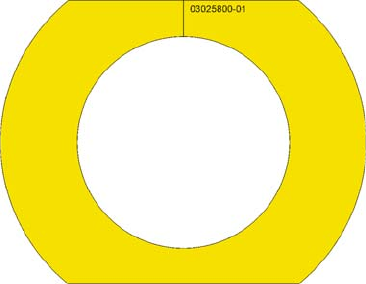

Abb. 2 - 11 Warnschild W219, Art-Nr. 03025800-01
Durch Drücken des so gekennzeichneten NOT-Halt-Tasters wird die NOT-Halt-Funktion ausge-
löst. Dadurch werden die Antriebsspannungen für gefährliche Bewegungen abgeschaltet, sodass
diese Bewegungen sofort gestoppt werden.
Nach Lösen des NOT-HALT-Tasters muss die Prozedur zum erneuten Start ausgeführt werden.
23
SIPLACE X-Serie XPS-Typ I/II und XPL 2 Betriebssicherheit
Bedienungsanleitung 2.2 Warnsignal und Warn- und Gefahrsymbole am XPS
2.2.5.1 Warnschild W 218, NOT-Halt
Artikel-Nr.: 03025063-01
Schildpositionen: am Shuttle
– Am NOT-Halt-Taster auf der Bediener- und Schwenkrahmenseite
Anzahl pro Maschine: 2
Klasse: WARNUNG

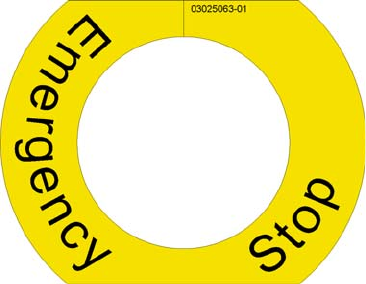

Abb. 2 - 12 Warnschild W218, Art-Nr. 03025063-01
Durch Drücken des so gekennzeichneten NOT-Halt-Tasters wird die NOT-Halt-Funktion ausge-
löst. Dadurch werden die Antriebsspannungen für gefährliche Bewegungen abgeschaltet, sodass
diese Bewegungen sofort gestoppt werden.
Nach Lösen des NOT-Halt-Tasters muss die Prozedur zum erneuten Start ausgeführt werden.
Warnschild W 218 wird nur für die
Lieferländer USA, Mexiko, Kanada
und Australien benötigt und ersetzt
den standardmäßig vorhandenen,
gelben Ring Warnschild W 219.
