95 SIPLACE X-Serie XPS-T yp I/II und XPL 8 Shuttlebetrieb ohne XPL Bedienungsanleitung 8.2 Einfachspurbet rieb mit wahlweiser Zuordnu ng Folgende Einstellung en sind vorzunehme n: 1. Für die Anlagenar t (Kapitel 6.3 Anla…
8 Shuttlebetrieb ohne XPL SIPLACE X-Serie XPS-Typ I/II und XPL
8.2 Einfachspurbetrieb mit wahlweiser Zuordnung Bedienungsanleitung
94
2. In den Menüs LP-Übernahme und die LP-Weitergabe (Kapitel 6.6/6.7, Seite 77/78) muss
„Doppelspur“ eingestellt werden.
3. Für die Zuordnung (Kapitel 6.8 Zuordnung E-A, Seite 79) ist die o. g. Einstellung zu nehmen.
Dabei ist die Zuordnung 3->3 in diesem Fall nicht relevant.
4. Die Einstellungen für den Festanschlag finden Sie genauer in Kapitel 5.24 Festanschlag ab
Seite 59 beschrieben.
HINWEIS
Eine LP wird am Einlauf nur dann übernommen, wenn der Auslauf bereit ist. Die Breite des Shut-
tles kann in diesem Fall auf maximal auf 262,5 mm einsgestellt werden.
Der Combined Mode ist off.
8.2 Einfachspurbetrieb mit wahlweiser Zuordnung

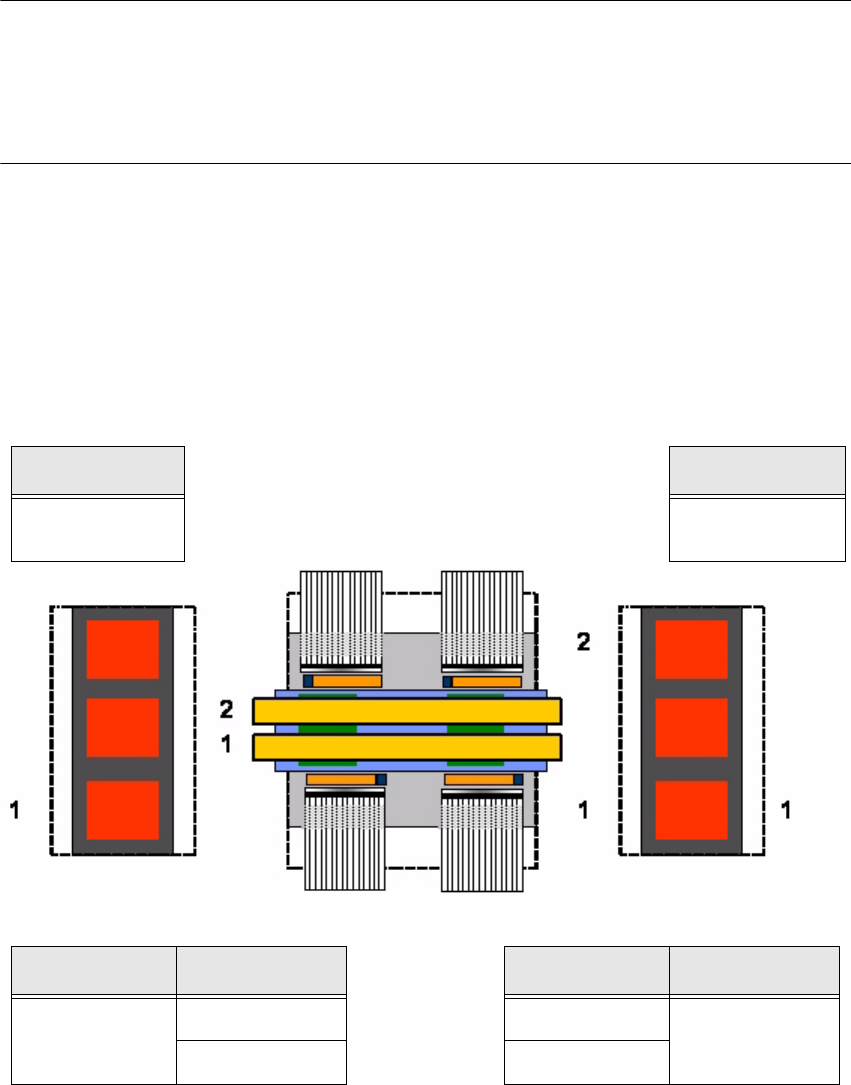

Die Abbildung zeigt die bedingte Konstellation für diesen Betiebsmodus.
Shuttle
Endmodul
Shuttle
Endmodul
Shuttle vor dem Bestücker
Übernahme Weitergabe
nur von 1
an 1 oder 2
an 1 und 2
Shuttle nach dem Bestücker
Übernahme Weitergabe
nur von 1 oder 2
nur an 1
von 1 und 2
Festanschlag für Shuttle vor SIPLACE
Festanschlag 2.2
x4i = außen
x4 = innen
Festanschlag für Shuttle nach SIPLACE
Festanschlag 1.2
x4i = außen
x4 = innen
(1.1)
(1.2)
(1.1)
(2.2)
(2.1)
(2.1)
95
SIPLACE X-Serie XPS-Typ I/II und XPL 8 Shuttlebetrieb ohne XPL
Bedienungsanleitung 8.2 Einfachspurbetrieb mit wahlweiser Zuordnung
Folgende Einstellungen sind vorzunehmen:
1. Für die Anlagenart (Kapitel 6.3 Anlagenart, Seite 70) muss die Einstellung „Endmodul“ gewählt
werden.
2. Eine Beschreibung der Menüs LP-Übernahme und LP-Weitergabe finden Sie in Kapitel 6.6
und 6.7 auf Seite 77 und 78).
3. Der Entlademodus ist in Kapitel 6.4.2 Entlademodus auf Seite 74 näher beschrieben. Wählen
Sie hier die Einstellung „1 zu 0“.
4. Die Einstellungen für den Festanschlag finden Sie genauer in Kapitel 5.24 Festanschlag ab
Seite 59 beschrieben.
HINWEIS
Eine LP wird am Einlauf auch dann übernommen, wenn der Auslauf nicht bereit ist.
Die Breite des Shuttles kann in diesem Fall auf maximal auf 262,5 mm einsgestellt werden.
Der Combined Mode ist off.
Anlagenart
LP-
Übernahme
LP-
Weitergabe
Entlademodus Festanschlag
Endmodul Spur 1
Spur 2
Doppelspur
Spur 1
Spur 2
Doppelspur
1 zu 0
gemäß oberer Abbil-
dung
8 Shuttlebetrieb ohne XPL SIPLACE X-Serie XPS-Typ I/II und XPL
8.2 Einfachspurbetrieb mit wahlweiser Zuordnung Bedienungsanleitung
96
