25 SIPLACE X-Serie XPS-T yp I/II und XPL 2 Betriebssicherheit Bedienungsanleitung 2.3 Sicherheitshinw eise zu den Schutzeinrichtungen 2.3.2 Abdeckung der Übergabeöffnung Die Übergabeöffnung an dem SIPL ACE X-Series Produ…
2 Betriebssicherheit SIPLACE X-Serie XPS-Typ I/II und XPL
2.3 Sicherheitshinweise zu den Schutzeinrichtungen Bedienungsanleitung
24
2.3 Sicherheitshinweise zu den Schutzeinrichtungen
2.3.1 Maschinenschlüssel, Schlüsselschalter und Codenummer
Mit dem Maschinenschlüssel kann der Schwenkrahmen geöffnet werden, sodass von der Ser-
viceseite her direkter Zugang zum Maschineninnenbereich möglich ist.
WARNUNG
Der Maschinenschlüssel ist so aufzubewahren, dass er nur hierfür autorisiertem, qualifiziertem
Personal zugänglich ist!
Die sichere Verwahrung und die Aushändigung des Maschinenschlüssels nur an autorisierte Per-
sonen liegen ausschließlich in der Verantwortung des Betreibers.
Der Maschineninnenraum ist durch die Schutzabdeckungen und Schutztüren, die in den Sicher-
heitskreis eingebunden sind, gegen Eingreifen in die laufende Maschine geschützt.
WARNUNG
Wird der Schlüsselschalter in die Serviceposition gedreht, so wird dadurch der NOT-Halt-Kreis
des SIPLACE X-Series Productivity Shuttle überbrückt. In dieser Situation können alle Funktionen
auch bei offenem Schutz (Bedienertüre, Schwenkrahmen, Abdeckung oben) mit voller Kraft ver-
fahren.
Bei Schlüsselschalter in Serviceposition führt auch das Öffnen der Ein-/Ausgabeabdeckung des
SIPLACE-Bestückautomaten nicht zur Abschaltung der Shuttleantriebe!
Der Schlüssel für den Schlüsselschalter darf deshalb nur der hierfür autorisierten, qualifizierten
Person zugänglich sein. Ebenso darf die Codenummer nur der hierfür autorisierten Person be-
kannt sein.
Sofort nach Beenden der Arbeiten, zu denen das Aufheben der Schutzfunktion notwendig war,
muss der Schlüssel von der verantwortlichen Person abgezogen und unter Verschluss genom-
men werden.
Die autorisierte Person ist persönlich für die sichere Aufbewahrung des Schlüssels und die Ge-
heimhaltung der Codenummer der verantwortlich.
25
SIPLACE X-Serie XPS-Typ I/II und XPL 2 Betriebssicherheit
Bedienungsanleitung 2.3 Sicherheitshinweise zu den Schutzeinrichtungen
2.3.2 Abdeckung der Übergabeöffnung
Die Übergabeöffnung an dem SIPLACE X-Series Productivity Shuttle (XPS) muss immer, mit den
vorgesehenen Blechen, bis auf die erforderliche LP-Breite abgedeckt werden. Dies gilt für das
Eingangsmodul (Einlauf), das Endmodul (Auslauf) und jede Übergabeöffnung jedes XPS an das
kein SIPLACE-Bestückautomat angrenzt.
Sollte der Eingriff in die verbleibende Öffnung aufgrund des Linienlayouts noch möglich sein, liegt
die sicherheitstechnische Absicherung in der Verantwortung des Betreibers.
Abb. 2 - 13 Abdeckung der Übergabeöffnungen: minimale LP-Breite
Die Abdeckbleche sind beide gleich groß. Die Öffnungsbreite wird über die Langlöcher eingestellt
und bei Bedarf um ein Anschraubloch versetzt.
Abb. 2 - 14 Abdeckung der Übergabeöffnungen: maximale LP-Breite
minimale LP-Breite
Eingangsmodul,
Blickrichtung in
Durchlaufrichtung
maximale LP-Breite
Eingangsmodul,
Blickrichtung in
Durchlaufrichtung
2 Betriebssicherheit SIPLACE X-Serie XPS-Typ I/II und XPL
2.3 Sicherheitshinweise zu den Schutzeinrichtungen Bedienungsanleitung
26
Die Öffnung ist bis auf das Maximum geöffnet. Beide Bleche werden in unten gezeigter Position
aufbewahrt.
HINWEIS
Diese Einstellung ist nur für die Anlagenarten Zwischenmodul und Kreuzmodul am Ein- und am
Auslauf zulässig, weil diese XPS zwischen zwei SIPLACE-Bestückautomaten stehen. Für das
Eingangsmodul ist diese Einstellung nur am Auslauf und für das Endmodul nur am Einlauf zuläs-
sig.

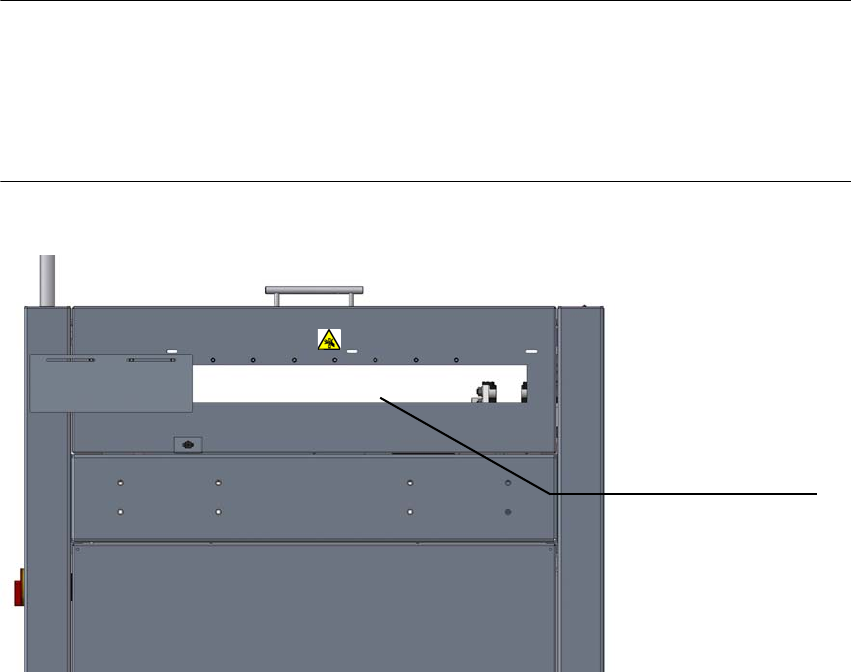

Abb. 2 - 15 Abdeckung der Übergabeöffnungen: maximale Öffnungsbreite
Maximale Öffnung
Zwischenmodul,
Blickrichtung in
Durchlaufrichtung
