27 SIPLACE X-Serie XPS-T yp I/II und XPL 2 Betriebssicherheit Bedienungsanleitung 2.3 Sicherheitshinw eise zu den Schutzeinrichtungen 2.3.3 Sicherheit sabdeckung HINWEIS Die Sicherheitsabd eckung ist Bestand teil des SIP…
2 Betriebssicherheit SIPLACE X-Serie XPS-Typ I/II und XPL
2.3 Sicherheitshinweise zu den Schutzeinrichtungen Bedienungsanleitung
26
Die Öffnung ist bis auf das Maximum geöffnet. Beide Bleche werden in unten gezeigter Position
aufbewahrt.
HINWEIS
Diese Einstellung ist nur für die Anlagenarten Zwischenmodul und Kreuzmodul am Ein- und am
Auslauf zulässig, weil diese XPS zwischen zwei SIPLACE-Bestückautomaten stehen. Für das
Eingangsmodul ist diese Einstellung nur am Auslauf und für das Endmodul nur am Einlauf zuläs-
sig.
Abb. 2 - 15 Abdeckung der Übergabeöffnungen: maximale Öffnungsbreite
Maximale Öffnung
Zwischenmodul,
Blickrichtung in
Durchlaufrichtung
27
SIPLACE X-Serie XPS-Typ I/II und XPL 2 Betriebssicherheit
Bedienungsanleitung 2.3 Sicherheitshinweise zu den Schutzeinrichtungen
2.3.3 Sicherheitsabdeckung
HINWEIS
Die Sicherheitsabdeckung ist Bestandteil des SIPLACE XPS Zubehörpaket 1 mit der Artikelnum-
mer 00119974- und muss bei Bedarf extra bestellt werden.
Der Bedarf ist vom Sicherheitsbeauftragten des Betreibers festzustellen.

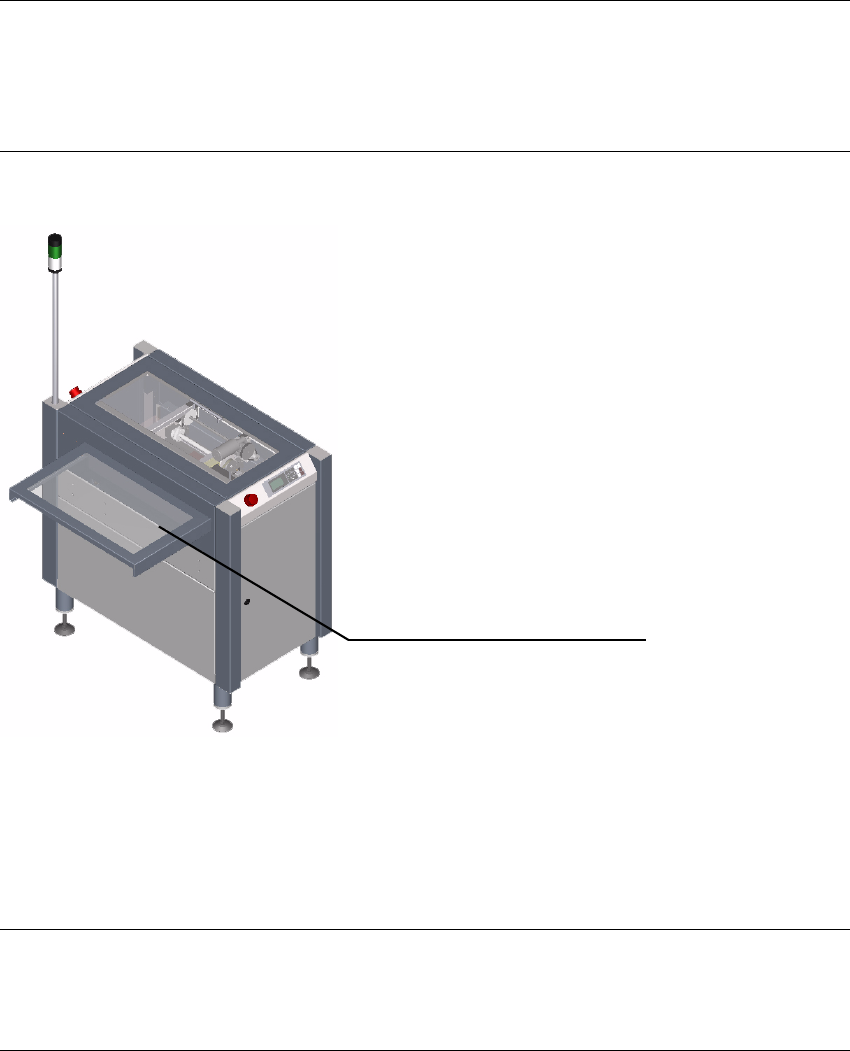

Abb. 2 - 16 Sicherheitsabdeckung
Die Sicherheitsabdeckung dient dazu, die Übergabeöffnung am Eingangs- und am Endmodul zu
angrenzenden Maschinen, wie z.
B. zu einem Transportband (idealerweise ein TRM der Fa.
ASYS), gegen Eingreifen zu sichern.
HINWEIS
Die Sicherheitsabdeckung ist keine Universalabdeckung, die ihren Zweck an jeder möglichen an-
grenzenden Maschine erfüllt. Gegebenenfalls ist eine Sonderabdeckung notwendig.
Die Montage der Sicherheitsabdeckung entnehmen Sie bitte der zugehörigen Montageanleitung.
Sicherheitsabdeckung
2 Betriebssicherheit SIPLACE X-Serie XPS-Typ I/II und XPL
2.4 EGB - Richtlinien Bedienungsanleitung
28
2.3.4 Einrichtbetrieb
Der Einrichtbetrieb ist nach Betätigung des Schlüsselschalters möglich.
GEFAHR
Im Einrichtbetrieb sind Sicherheitseinrichtungen außer Kraft gesetzt und ein ungehindertes Ein-
greifen in die Anlage möglich. Dadurch besteht die Gefahr von Verletzungen für Personen oder
Beschädigung der Anlage durch Fehlbedienung. Stellen Sie als autorisierte Person deshalb si-
cher, dass während Bewegungen die in der Sonderbetriebsart „Einrichten“ ausgeführt werden,
nicht in die Maschine gegriffen wird oder sich Gegenstände in dieser befinden (z. B. Werkzeug).
Das SIPLACE X-Series Productivity Shuttle darf im Einrichtbetrieb nur von der dazu autorisierten
„Qualifizierten Person“ oder dem „Servicetechniker“ betrieben werden. Der Schlüssel des Schlüs-
selschalters muss bei jeder Unterbrechung der Arbeit oder bei Beendigung umgehend wieder ab-
gezogen und unter Verschluss genommen werden.
2.3.5 Wartung und Reinigung
WARNUNG
Zur Wartung oder Reinigung des SIPLACE X-Series Productivity Shuttle ist der Hauptschalter mit
einem persönlichen Vorhängeschloss gegen unbeabsichtigtes Wiedereinschalten zu verriegeln.
Danach sind die notwendigen Arbeiten vom hierfür geschulten Personal nach der Instandhal-
tungsanleitung auszuführen.
2.4 EGB - Richtlinien
Beachten Sie bitte die Hinweise zu den EGB - Richtlinien wie sie in der Betriebsanleitung des Be-
stückautomaten angegeben sind.
