6 Einstellmodus SIPLACE X-Serie XPS-Typ I/II und XPL
6.8 Zuordnung E-A Bedienungsanleitung
80
HINWEIS
Das Menü Zuordnung E-A erscheint nur, wenn unter Anlagenart die Einstellung Umsetzmodul
3→2, Umsetzmodul 2→3 oder Transportmodul gewählt wurde.
6.8.1 Zuordnungsbeispiele
Sehen Sie hierzu die Abbildung 6 - 6 auf Seite 72.
6.8.1.1 Alternativemode 1

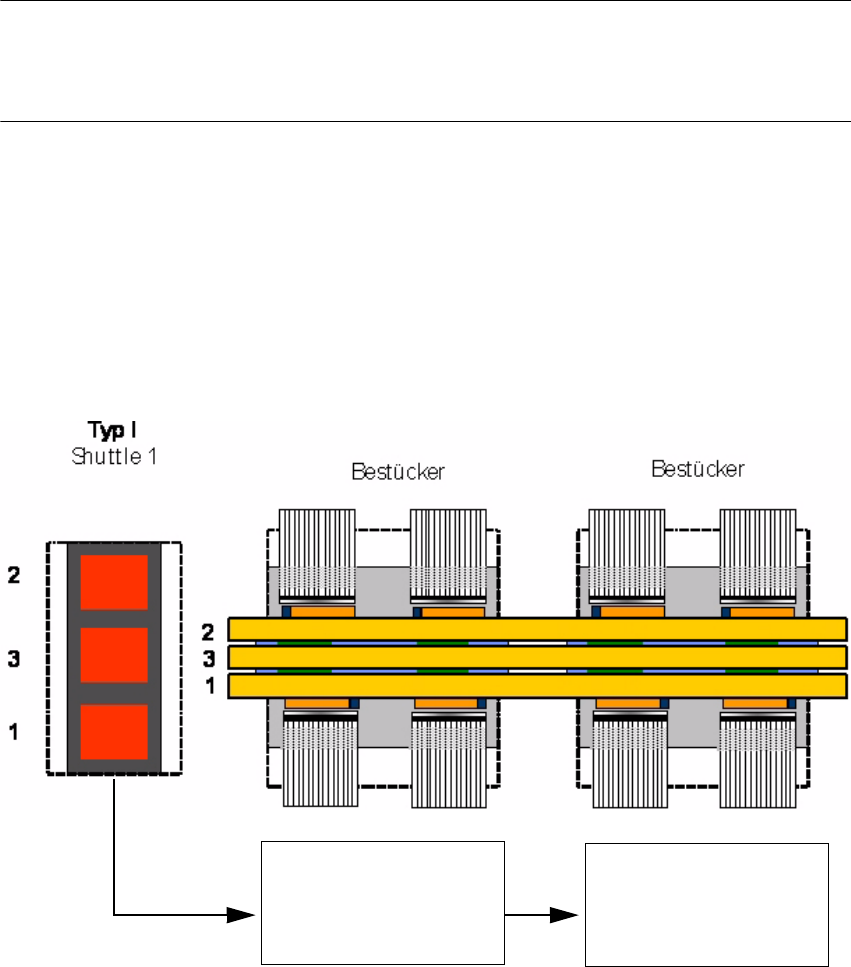

Shuttle 1
Abb. 6 - 15 Zuordnungsbeispiel Alternativmode 1 - Shuttle 1
Top
Top
Bottom
Bottom
Bottom
Anlagenart
Umsetzmodul 2→3
Zuordnung E-A
1→122→3
Einstellungen
81
SIPLACE X-Serie XPS-Typ I/II und XPL 6 Einstellmodus
Bedienungsanleitung 6.8 Zuordnung E-A

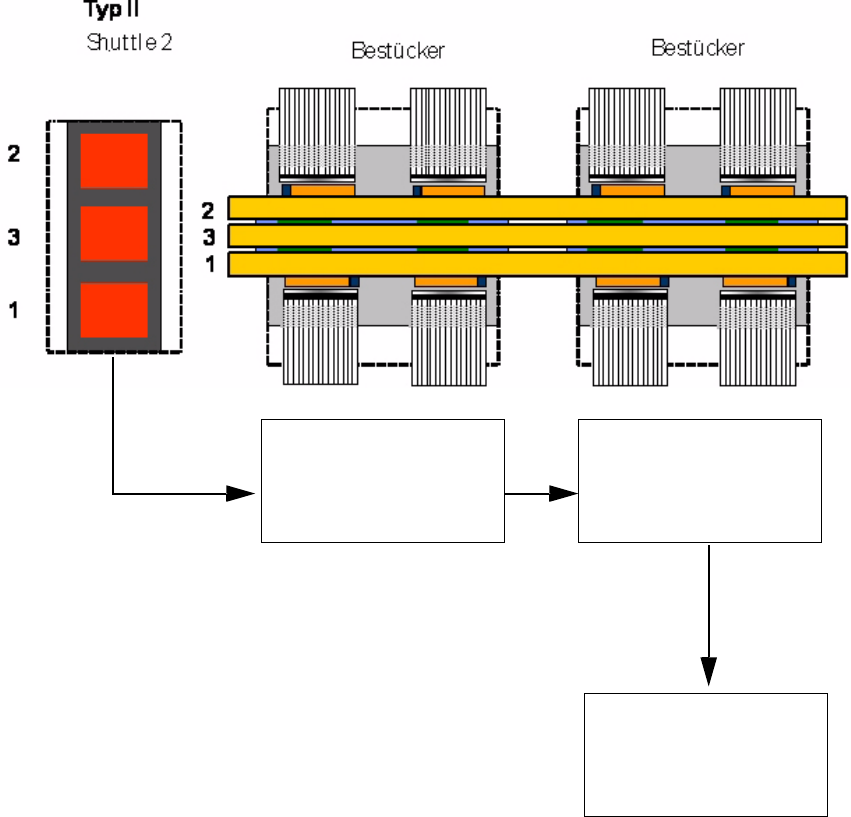

Shuttle 2
Abb. 6 - 16 Zuordnungsbeispiel Alternativmode 1 - Shuttle 2
Bottom
Top
Bottom
Bottom
Bottom
Anlagenart
Transportmodul
Top
Zuordnung E-A
12→123→3
Alternativ
Zuordnung E-A
1→12→23→3
Einstellungen
6 Einstellmodus SIPLACE X-Serie XPS-Typ I/II und XPL
6.8 Zuordnung E-A Bedienungsanleitung
82

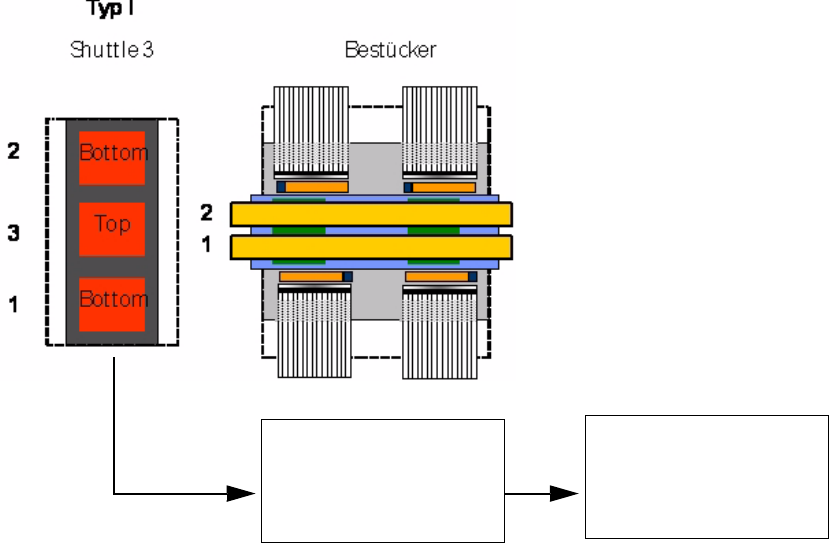

Shuttle 3
Abb. 6 - 17 Zuordnungsbeispiel Alternativmode 1 - Shuttle 3
Top
Bottom
Anlagenart
Umsetzmodul 3→2
Zuordnung E-A
12→13→2
Einstellungen
