107 SIPLACE X-Serie XPS-T yp I/II und XPL 10 Schnittstellenbeschreibung Bedienungsanleitung 10.3 Schnittstellenmodul AMI 10.3.3 Öffnen des Schnittstellenmoduls Um Jumper setzen zu können, muss das Schnitts tellenmodu l w…
10 Schnittstellenbeschreibung SIPLACE X-Serie XPS-Typ I/II und XPL
10.3 Schnittstellenmodul AMI Bedienungsanleitung
106

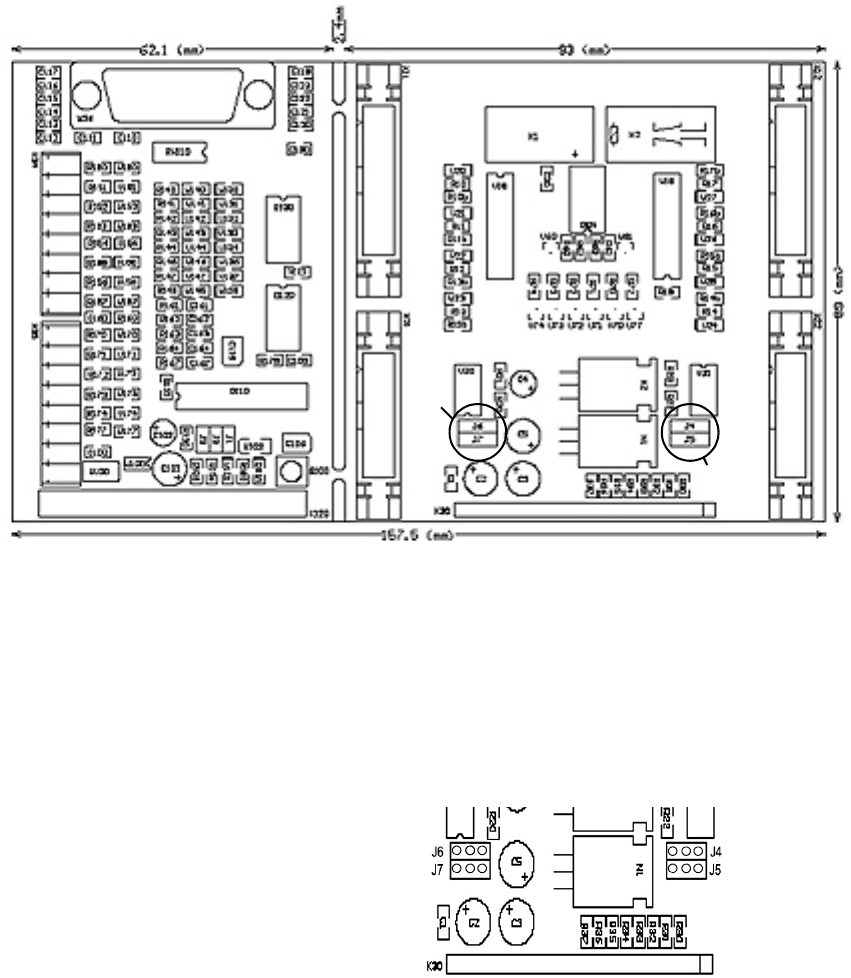

Abb. 10 - 2 Maßbild - AMI 3.0
10.3.2 Jumper
Für verschiedene Schnittstellendefinitionen müssen auf der hinteren Platine im Schnittstellenmo-
dul die Jumper J4, J5, J6 und J7 gesteckt werden. Dazu muss das Schnittstellenmodul, wie in Ka-
pitel 10.3.3 beschrieben, geöffnet werden.
Abb. 10 - 3 Jumper
10.3.2.1 Siemens - Schnittstelle
Es müssen keine Jumper gesteckt werden, X11 + X12 sind mit allen Signalen belegt.
10.3.2.2 SMEMA - Schnittstelle
Es müssen keine Jumper gesteckt werden, X21 + X22 sind mit allen Signalen belegt.
Jumper J6
Jumper J7
Jumper J4
Jumper J5
J4 24 V
J5 GND
J6 24 V
J7 GND
}
}
N+1 über X22
N-1 über X21
107
SIPLACE X-Serie XPS-Typ I/II und XPL 10 Schnittstellenbeschreibung
Bedienungsanleitung 10.3 Schnittstellenmodul AMI
10.3.3 Öffnen des Schnittstellenmoduls
Um Jumper setzen zu können, muss das Schnittstellenmodul wie nachfolgend gezeigt geöffnet
werden:
1. Trennen Sie alle Verbindungen vom Schnittstellenmodul.
2. Nehmen Sie das Schnittstellenmodul von der Halterung.

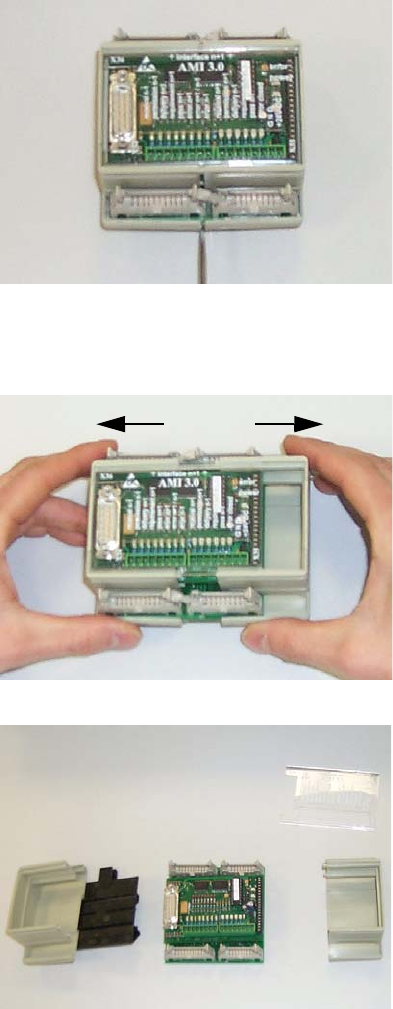

3. Das Gehäuse wird zur Seite hin geöffnet. Sie können dazu mit einem Schraubendreher den
Verschluß vorsichtig öffnen.
Abb. 10 - 4 Schnittstellenmodul öffnen - Bild 1
4. Ziehen Sie die beiden Gehäuseteile nach rechts und links ab.
Abb. 10 - 5 Schnittstellenmodul öffnen - Bild 2 und 3
10 Schnittstellenbeschreibung SIPLACE X-Serie XPS-Typ I/II und XPL
10.3 Schnittstellenmodul AMI Bedienungsanleitung
108

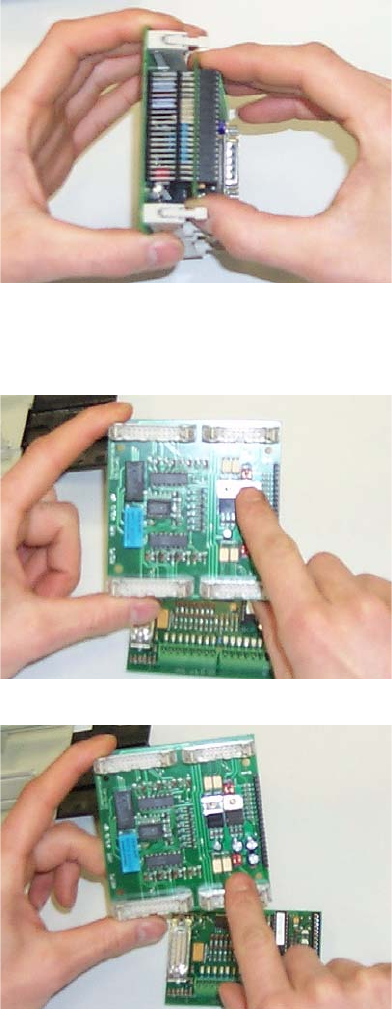

5. Ziehen Sie die obere Platine vorsichtig vom Sockel ab.
Abb. 10 - 6 Schnittstellenmodul öffnen - Bild 4
6. Auf der unteren Platine finden Sie dann die Jumper J4, J5, J6 und J7.
Abb. 10 - 7 Schnittstellenmodul öffnen - Bild 5 und 6
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
