SIPLACE X-Serie XPS-Typ I/II und XPL 4 Produktbeschreibung

Bedienungsanleitung 4.3 Bedienpult AOP T70

4.3 Bedienpult AOP T70

Das Bedienpult AOP T70 besitzt ein LCD-Display. Textmeldungen können mehrzeilig angezeigt

werden.

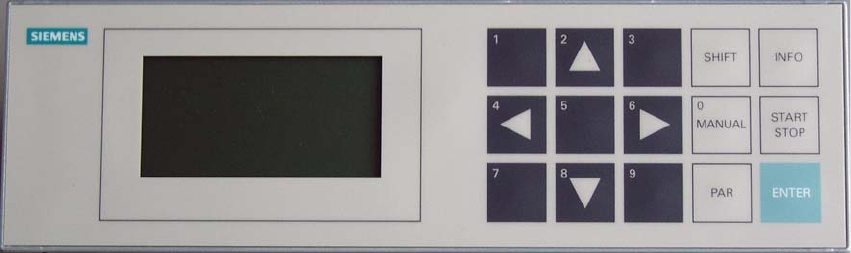

Abb. 4 - 1 Bedienpult AOP T70

4.3.1 Tastenbelegung

Die Tasten des Bedienpults AOP T 70 sind wie folgt belegt:

MANUAL: Ruft die Handbetriebsfunktionen auf. Mit den Cursortasten V/W und W/X wer-

den im Handbetrieb innerhalb der verschiedenen Testfunktionen die einzel-

nen Abläufe ausgeführt. Teilweise werden auch mit dieser Taste die in der

Konfiguration bzw. die im Einstellmodus vorgenommenen Positionseingaben

direkt aus dem gewählten Eingabemenü angefahren. Dies dient zur Kontrolle

und zur Einstellung der erforderlichen Positionen.

V und PAR: Aufruf des Konfigurationsmenü

PAR: Aufruf des Programmiermodus. Ruft auch den nachfolgenden Menüpunkt in-

nerhalb der Auswahlmenüs auf.

Start / Stopp: Startet den Automatikbetrieb und schaltet in den Stand-by - Modus.

W / V: Cursortaste zum Auf- und Abwärtsblättern in den Auswahlmenüs.

W / X: Auswahl von weiteren Funktionen in den Auswahlmenüs (vorwiegend im

Handbetrieb) und zur Positionierung des Cursors bei Zahleneingaben.

ENTER: Markiert Eingabefelder innerhalb von Auswahlmenüs. Geänderte Einstellun-

gen werden durch nochmaliges Drücken der ENTER-Taste übernommen.

Diese Taste dient ebenfalls zum Quittieren von Not-Aus- und Störmeldungen.

SHIFT: Schaltet den Ziffernblock des Bedienpults ein und aus. Die aktivierte SHIFT-

Funktion wird durch einen schwarz markierten Kreis oben rechts im Display

angezeigt. Wenn die SHIFT-Funktion deaktiviert ist, wird der Kreis farblos dar

gestellt. Siehe hierzu auch Abschnitt 4.4.4 Eingabe von Zahlenwerten.

INFO: Diese Taste hat keine Funktion.

4 Produktbeschreibung SIPLACE X-Serie XPS-Typ I/II und XPL

4.4 Bedienung von grundlegenden Funktionen Bedienungsanleitung

4.4 Bedienung von grundlegenden Funktionen

4.4.1 Einschalten des Geräts

Nach dem Einschalten der Anlage am Hauptschalter erscheint auf dem Display die unten darge-

stellte Anzeige. Die Anlage befindet sich dann im Stand-by Modus. Aus dem Stand-by Modus

kann die Anlage gestartet bzw. der Zugang zu den Auswahlmenüs gewählt werden.

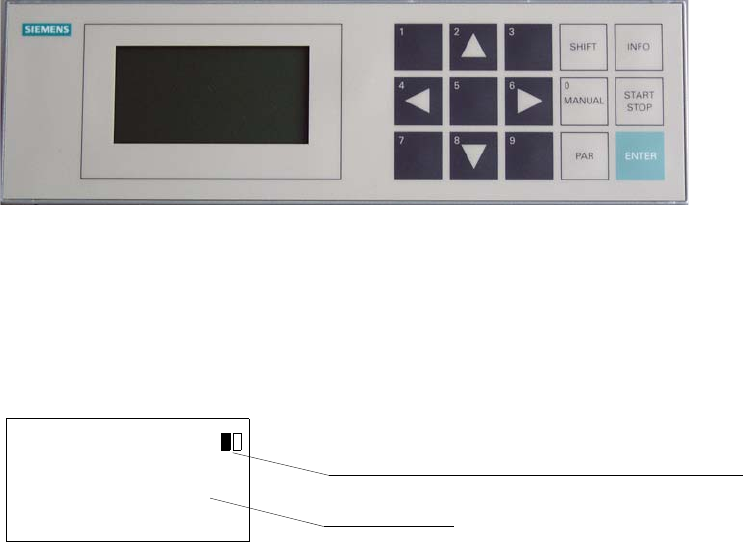

Abb. 4 - 2 Meldung nach dem Einschalten

4.4.2 Starten der Anlage

Aus dem Stand-by Modus heraus wird die Anlage durch Betätigung der START-Taste gestartet.

Abb. 4 - 3 Anzeige im Automatikbetrieb

4.4.2.1 Statusanzeige

Es befindet keine LP auf den gesamten XPLs.

Bei Verwendung eines XPL

 Es befindet sich eine LP auf dem ersten Bandsegment.

 Es befindet sich eine LP auf dem zweiten Bandsegment.

 Es sind beide Bandsegmente mit LPs belegt.

Bei Verwendung von zwei XPL

 Es befindet sich eine LP auf dem Bandsegment 1 und/oder 2 des ersten XPL.

 Es befindet sich eine LP auf dem Bandsegment 3 und/oder 4 des zweiten XPL.

 Es sind beide XPL mit LPs belegt.

Anlage läuft

Eingangsmodul

Statusanzeige für das X-Serie Productivity

Lane (XPL)

Anlagenart

SIPLACE X-Serie XPS-Typ I/II und XPL 4 Produktbeschreibung

Bedienungsanleitung 4.4 Bedienung von grundlegenden Funktionen

4.4.3 Einstellen von Menüfunktionen

Funktionen innerhalb eines Auswahlmenüs müssen zunächst mit der ENTER-Taste angewählt

werden. Danach kann mit den Cursortasten

W, V, W und X die entsprechende Auswahl getroffen

werden. Geänderte Einstellungen müssen durch Drücken der Taste ENTER bestätigt werden.

Das Weiterblättern zum nächsten Menü erfolgt durch Drücken der Taste PAR. Die notwendige

Vorgehensweise wird stets durch einen blinkenden Hinweistext in den unteren beiden Zeilen des

Displays angezeigt (z.

B. Übernahme mit Enter, weiter mit PAR).

4.4.4 Eingabe von Zahlenwerten

Zahlenwerte können mit den Cursortasten und der PAR-Taste auf folgende Weise eingege-

ben werden:

1. Mit der PAR-Taste oder mit den Cursortasten W und X kann der blinkende Cursor an die zu

verändernde Stelle bewegt werden.

2. Mit den Cursortasten V und W wird der Zahlenwert an der jeweiligen Stelle erhöht bzw. ernied-

rigt.

3. Werden in den Menüs Auswahlmöglichkeiten angeboten, können diese mit den Cursortasten

V und W in beide Richtungen durchgeblättert werden.

Eingaben in den Menüs werden erst übernommen, wenn nach einer Veränderung der Einstellun-

gen die ENTER-Taste gedrückt wird. Dabei wird automatisch in das nächste Menü gesprungen.

Aus dem letzten Menü heraus erfolgt der Rücksprung in den Stand-by-Modus.

Sollen eingaben nicht übernommen werden ist, statt der ENTER-Taste die START/STOPP-Taste

zu drücken.
