00195681-02_OM_XPS_DE.pdf - 第104页
8 Shuttlebetrieb ohne XPL SIPLACE X-Serie XPS-T yp I/II und XPL 8.2 Einfachspurbetrieb mit wahl weiser Zuordnung Bedienungsanleitung 96
95
SIPLACE X-Serie XPS-Typ I/II und XPL 8 Shuttlebetrieb ohne XPL
Bedienungsanleitung 8.2 Einfachspurbetrieb mit wahlweiser Zuordnung
Folgende Einstellungen sind vorzunehmen:
1. Für die Anlagenart (Kapitel 6.3 Anlagenart, Seite 70) muss die Einstellung „Endmodul“ gewählt
werden.
2. Eine Beschreibung der Menüs LP-Übernahme und LP-Weitergabe finden Sie in Kapitel 6.6
und 6.7 auf Seite 77 und 78).
3. Der Entlademodus ist in Kapitel 6.4.2 Entlademodus auf Seite 74 näher beschrieben. Wählen
Sie hier die Einstellung „1 zu 0“.
4. Die Einstellungen für den Festanschlag finden Sie genauer in Kapitel 5.24 Festanschlag ab
Seite 59 beschrieben.
HINWEIS
Eine LP wird am Einlauf auch dann übernommen, wenn der Auslauf nicht bereit ist.
Die Breite des Shuttles kann in diesem Fall auf maximal auf 262,5 mm einsgestellt werden.
Der Combined Mode ist off.
Anlagenart
LP-
Übernahme
LP-
Weitergabe
Entlademodus Festanschlag
Endmodul Spur 1
Spur 2
Doppelspur
Spur 1
Spur 2
Doppelspur
1 zu 0
gemäß oberer Abbil-
dung
8 Shuttlebetrieb ohne XPL SIPLACE X-Serie XPS-Typ I/II und XPL
8.2 Einfachspurbetrieb mit wahlweiser Zuordnung Bedienungsanleitung
96
97
SIPLACE X-Serie XPS-Typ I/II und XPL 9 Technische Daten
Bedienungsanleitung
9 Technische Daten

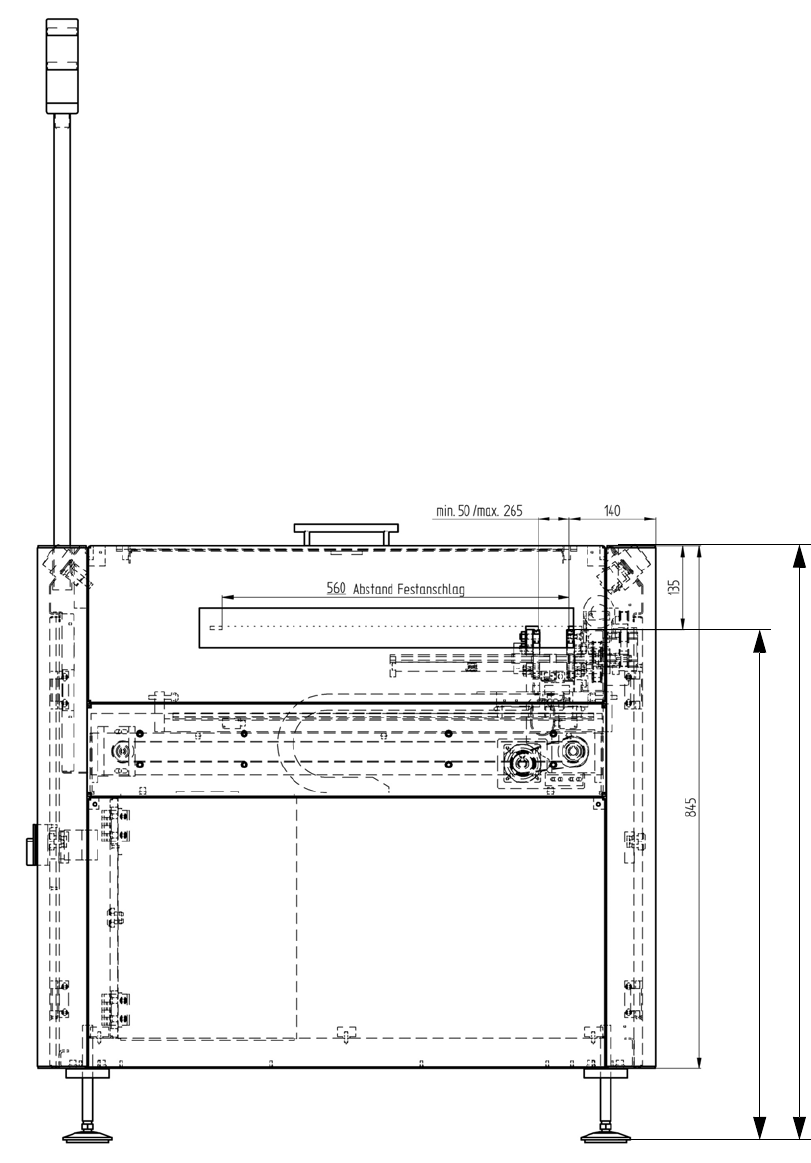

Abb. 9 - 1 Technische Daten SIPLACE X-Series Productivity Shuttle
TH
FA-FA
H
