73 SIPLACE X-Serie XPS-T yp I/II und XPL 6 Einstellmodus Bedienungsanleitung 6.3 Anlagenart Anlagenarten im Alternativmode HINWEIS Eine LP wird am Einlauf nur dann übern ommen, wenn der Auslauf bereit ist. Anlagenart Bez…
6 Einstellmodus SIPLACE X-Serie XPS-Typ I/II und XPL
6.3 Anlagenart Bedienungsanleitung
72
6.3.1 Anlagenarten für den Alternativmode
Anstatt des Combined Mode (siehe 4.1.1 Funktionale Beschreibung) kann auch der Alternativ-
mode verwendet werden. Hierbei gilt ebenfalls, dass bei sehr unterschiedlichem Bestückinhalt
von Ober- und Unterseite einer Leiterplatte die Produktivität der SIPLACE-Maschinen gesteigert
werden kann.

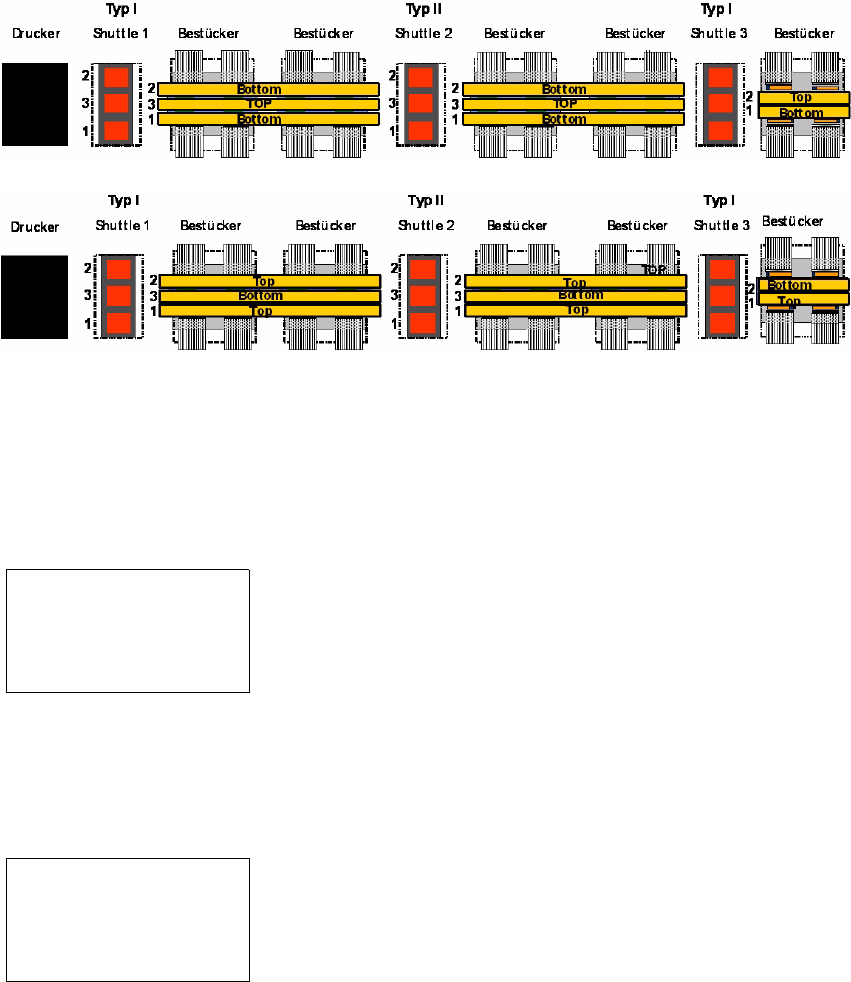

Der Alternativmode bietet die unten abgebildeten zwei Möglichkeiten.
Abb. 6 - 5 Alternativmode
Um den Alternativmode betreiben zu können, stehen weitere drei Einstellungen für die Anlagenart
zur Verfügung (siehe Tabelle
6.3 - 1).
Beispiel für die Displayanzeige
Abb. 6 - 6 Anlagenart im Alternativmode
Zu jeder dieser Anlagenarten im Alternativmode gehört je ein Menü Zuordnung E-A. Siehe hierzu
auch Kapitel
6.8 Zuordnung E-A auf Seite 79.
Abb. 6 - 7 Zuordnung E-A im Alternativmode zum Umsetzmodul 3->2
Alternativmode 1
Alternativmode 2
Anlagenart
Umsetzmodul 3
→2
Zuordnung E-A
12->23->1
73
SIPLACE X-Serie XPS-Typ I/II und XPL 6 Einstellmodus
Bedienungsanleitung 6.3 Anlagenart
Anlagenarten im Alternativmode
HINWEIS
Eine LP wird am Einlauf nur dann übernommen, wenn der Auslauf bereit ist.
Anlagenart Bezeichnung
Zuordnung E-A
Anzeige im
Display
Bedeutung
Von Einlauf Auf Auslauf
Umsetzmodul 2→3 Shuttle 1
Zuordnung E-A
1->12 2->3
1
2
1 oder 2
3
Zuordnung E-A
1->3 2->12
1
2
3
1 oder 2
Transportmodul Shuttle 2
Zuordnung E-A
1->1 2->2 3->3
1
2
3
1
2
3
Zuordnung E-A
12->12 3->3
1 und 2
3
1 oder 2
3
Umsetzmodul 3→2 Shuttle 3
Zuordnung E-A
12->2 3->1
1 und 2
3
2
1
Zuordnung E-A
12->1 3->2
1 und 2
3
1
2
Tab. 6.3 - 1 Anlagenarten im Alternativmode
6 Einstellmodus SIPLACE X-Serie XPS-Typ I/II und XPL
6.4 Belademodus / Entlademodus Bedienungsanleitung
74
6.4 Belademodus / Entlademodus
6.4.1 Belademodus
Verteilerparameter, mit dem gezielt eingestellt werden kann, wie viele Leiterplatten zu den nach-
folgenden Maschinen transportiert werden sollen, nachdem die Maschine direkt nach dem ent-
sprechenden Productivity Shuttle mit einer Leiterplatte versorgt wurde.
In diesem Menü kann der Wert x im Bereich von 0 ... 1 verändert werden.
Abb. 6 - 8 Belademodus
6.4.2 Entlademodus
Verteilerparameter, mit dem gezielt eingestellt werden kann, wie viele Leiterplatten von den vor-
stehenden Maschinen übernommen werden sollen. Entspricht der umgekehrten Funktion „Bela-
demodus“ zum Leerlaufen einer Linie.
In diesem Menü kann der Wert x im Bereich von 0 ... 1 verändert werden.
Abb. 6 - 9 Entlademodus
Vorhanden in
XPS Typ I / II
Belademodus
1 zu x
Entlademodus
1 zu x
