1-4 操作面板
可从操作面板的显示灯知晓供料器的状态，通过开关的操作进行料带的正转／反转动作、重置错误重置
等。
图
1-4-1
操作面板
1-4-1 开关操作
开关的操作方法如下。
表
1-4-1-1
开关的操作方法
操作方法 操作说明
单按 将开关按下 300msec。
连续按 从单按连续按下 1 秒以上。
同时按 同时按 2 个开关。
表
1-4-1-2
开关操作与供料器的动作
操作的开关 操作方法
供料器的动作
▲
单按
正转传送
1
个间距
连续按
在按压开关期间，正转传送间距
▼
单按
反转传送
1
个间距
连续按
在按压开关期间，反转传送间距
■
单按
错误解除（发生错误时）后，实施错误对应的复原动作
不同步错误：初始化动作
张力错误：牵引侧绕卷动作
连续按
仅牵引侧动作，张力传感器
ON
时停止
▼■ 同时按
初始化动作
※供料器的传送间距会被自动设定为生产程序的元件数据传送间距。
※通过开关操作进行正转、反转，按 2mm 间距传送料带。

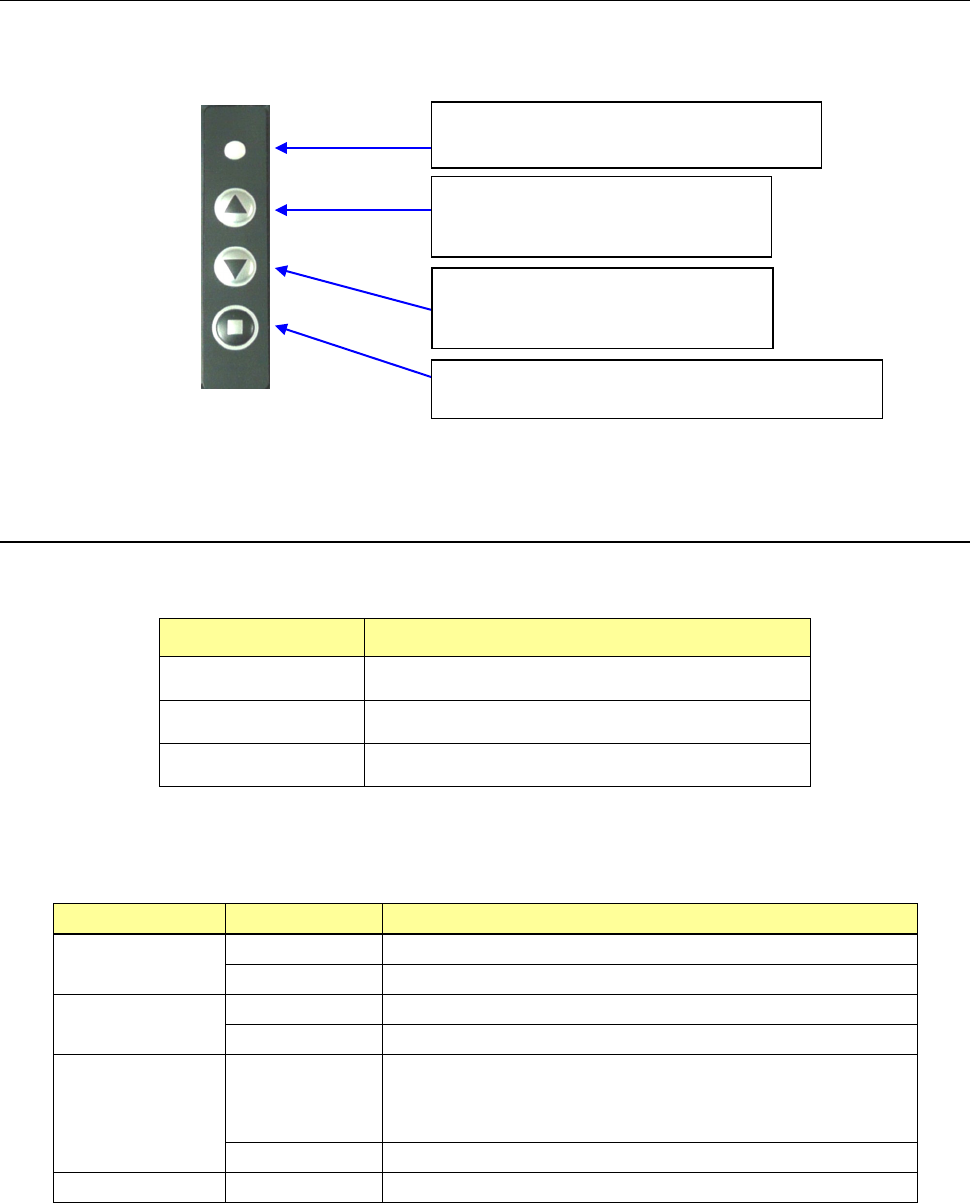

显示灯
初始化执行中、错误显示、模式显示等
▲开关
单按：正转传送 1 次间距
连续按：在按压期间，连续正转传送间距
■开关
解除错误（错误解除后，实施与错误对应的复原动作）
▼开关
单按：反转传送 1 次间距
连续按：在按压期间，连续反转传送间距
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
1-4
供料器的状态显示灯显示如下：
表
1-4-1-3
指示灯
亮灯颜色
亮灯／闪烁
供料器的状态
橙
亮灯
在线（通信确立）
缓慢闪烁
离线（通信未确立）
高速闪烁
初始化执行中
红
亮灯
不同步错误
缓慢闪烁
张力错误
高速闪烁
电源电压错误
绿
亮灯
生产中 （来自贴片机的指令）
闪烁
元件用完、剩余数警告等（来自贴片机的指令）
※向反转方向传送料带，有时料带位置会偏移。进行反转操作后，请务必进行正转传送。
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-1
2
使用方法
2-1 RF 系列电动式供料器的手持与搬运

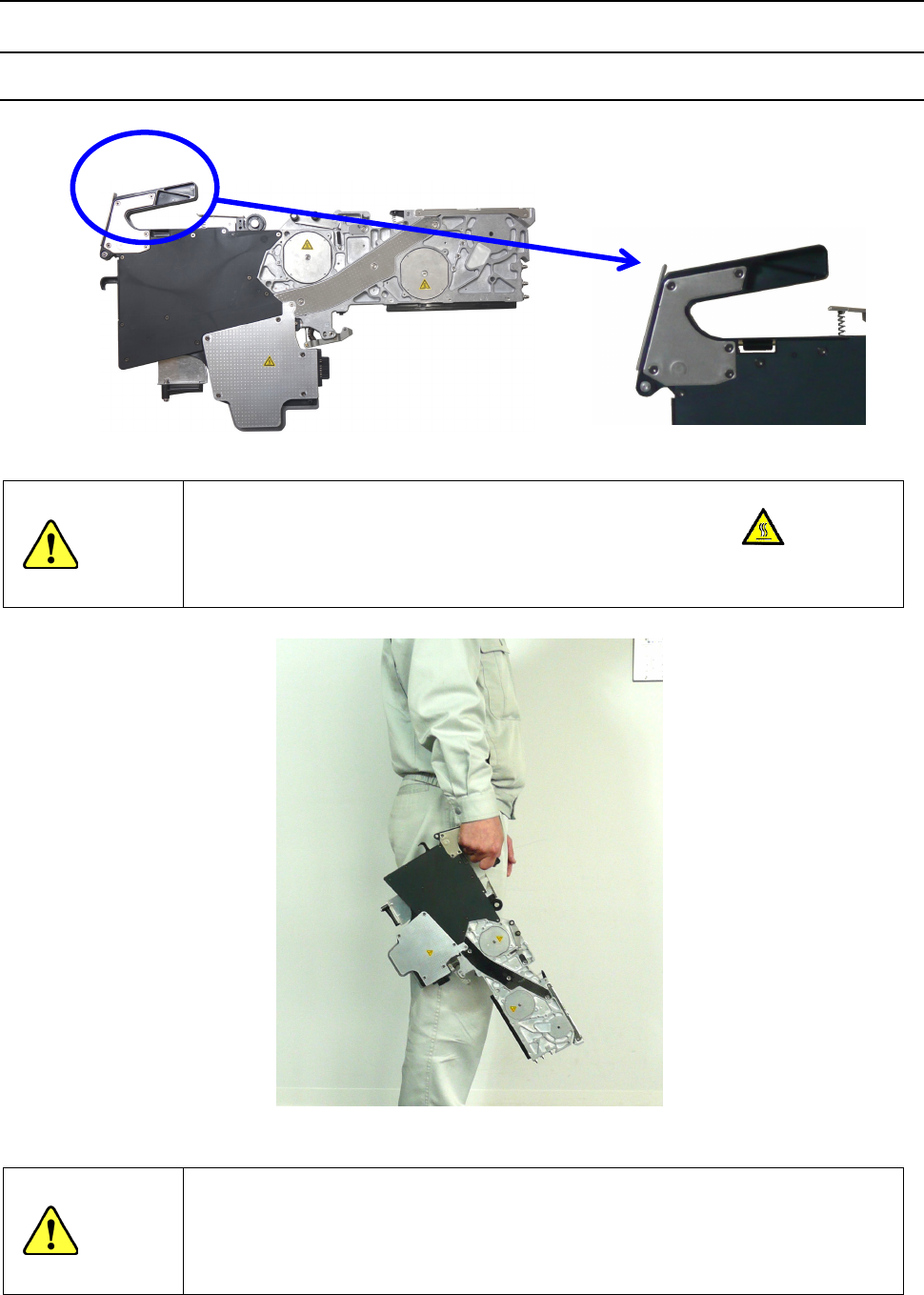

2-1-1 RF 系列电动式供料器的手持方法
1. 请用手紧握带式供料器的把手部位。
图
2-1-1-1
注意
通过长时间的使用，有电动机部和电装饰部变得高温的情况。（
标签粘贴部）
移动 RF08AS 的时候，请抓住把手部。
图
2-1-1-2
注意
携带时，请注意不要使带式供料器碰撞其他物体，也不要掉落。万一受
到撞击时，
请务必确认有无异常。
同时携带多个供料器、或保管时水平堆放等，请注意不要使供料器相互碰撞。
