RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-3
图
3-2-2 ＜料带运行部位＞
・如果料带输送表面附着有油脂、料带磨损粉等
【处理】・全体带子输送表面的粘合物存款的清扫
图
3-2-3 ＜张力臂/滚轮及牵引空转臂/牵引齿轮＞
・如果附着有料带磨损粉、脏污
【处理】・请去除磨损粉、脏污。
・请吹气去除异物。
・如果臂的动作、滚轮/牵引齿轮的旋转不顺畅
【处理】如果弹簧有变形、滚轮损伤等，需要更换。
检查项目
检查料带输送表面
实施频率 ： 安装卷筒时
检查内容
・料带输送表面的损伤
・带子磨耗粉的附着
清扫项目
清扫料带输送表面
实施频率 ： 每月
清扫内容
・清扫料带输送表面全部的附着物
检查项目
检查张力臂
/
张力滚轮
/
导向滚轮
/
牵引空转臂
/
拉齿
实施频率 ： 安装卷筒时
检查内容
・检查臂部位的动作
・确认滚轮/牵引齿轮是否旋转顺畅
・确认滚轮部位没有垃圾、脏污
清扫项目
清扫张力臂
/
滚轮及牵引空转臂
/
牵引齿轮
实施频率 ： 每月
清扫内容 ・清扫张力臂/滚轮及牵引空转臂/牵引齿轮的附着物
牵引空转臂
牵引空转齿轮
料带插入口
料带输送表面
张力臂
张力滚轮
导向滚轮
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-4
图
3-2-4 ＜轨道、夹紧部位＞
・如果滑动轨道、夹紧块部位附着有异物、料带磨损粉
【处理】用气吹或棉纱等去除异物。
・如果滑动轨道、夹紧块部位有损伤・变形
【处理】需更换配件及重新调整吸取位置。
・如果台架侧（导向轨道与夹紧块）附着有异物、料带磨损粉
【处理】请用气吹或棉纱等去除异物。
图
3-2-5 ＜连接器部位＞
・如果连接器部位附着有异物、料带磨损粉
【处理】请用棉纱等去除异物。
检查项目
检查滑动轨道、导向轨道、夹紧部位
实施频率 ：安装供料器时
检查内容
・确认轨道部位没有损伤、异物
・确认夹紧杆的变形，线的挠度
检查项目
检查连接器部位
实施频率 ： 每日
检查内容 ・确认连接器周围没有元件等异物
导向轨道
夹紧块
滑动轨道
台架侧
夹紧块
连接器
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-5
图

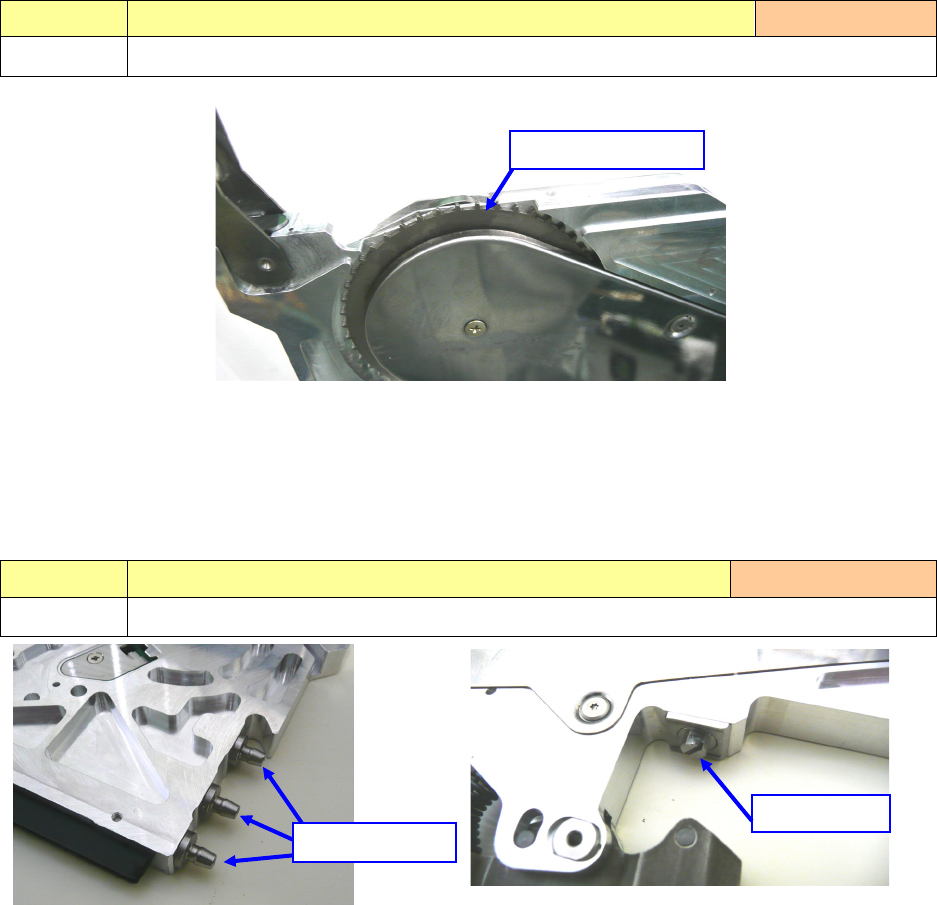

3-2-6＜链轮齿轮部位＞
・如果附着有料带磨损粉、粘着物
【处理】请用 IPA 清扫，去除粘着物等。
图
3-2-7 ＜导向销 F/R＞
・如果附着有异物
【处理】请用吹气枪等去除异物。
・损伤・变形・撞痕
【处理】需更换配件及重新调整吸取位置。
检查项目
检查链轮齿轮
实施频率 ： 每日
检查内容 ・确认齿底部没有附着元件等的异物
检查项目
检查导向销
(F/R)
实施频率 ：每 6 个月
检查内容
・确认 X 导向销没有变形、磨损。
导向销 F
导向销 R
链轮齿轮
