RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
1-4
供料器的状态显示灯显示如下：
表
1-4-1-3
指示灯
亮灯颜色
亮灯／闪烁
供料器的状态
橙
亮灯
在线（通信确立）
缓慢闪烁
离线（通信未确立）
高速闪烁
初始化执行中
红
亮灯
不同步错误
缓慢闪烁
张力错误
高速闪烁
电源电压错误
绿
亮灯
生产中 （来自贴片机的指令）
闪烁
元件用完、剩余数警告等（来自贴片机的指令）
※向反转方向传送料带，有时料带位置会偏移。进行反转操作后，请务必进行正转传送。
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-1
2
使用方法
2-1 RF 系列电动式供料器的手持与搬运
2-1-1 RF 系列电动式供料器的手持方法
1. 请用手紧握带式供料器的把手部位。
图
2-1-1-1
注意
通过长时间的使用，有电动机部和电装饰部变得高温的情况。（
标签粘贴部）
移动 RF08AS 的时候，请抓住把手部。
图
2-1-1-2
注意
携带时，请注意不要使带式供料器碰撞其他物体，也不要掉落。万一受
到撞击时，
请务必确认有无异常。
同时携带多个供料器、或保管时水平堆放等，请注意不要使供料器相互碰撞。
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-2
2-2 卷筒钩
带卷与带式供料器一同携带时，被使用。

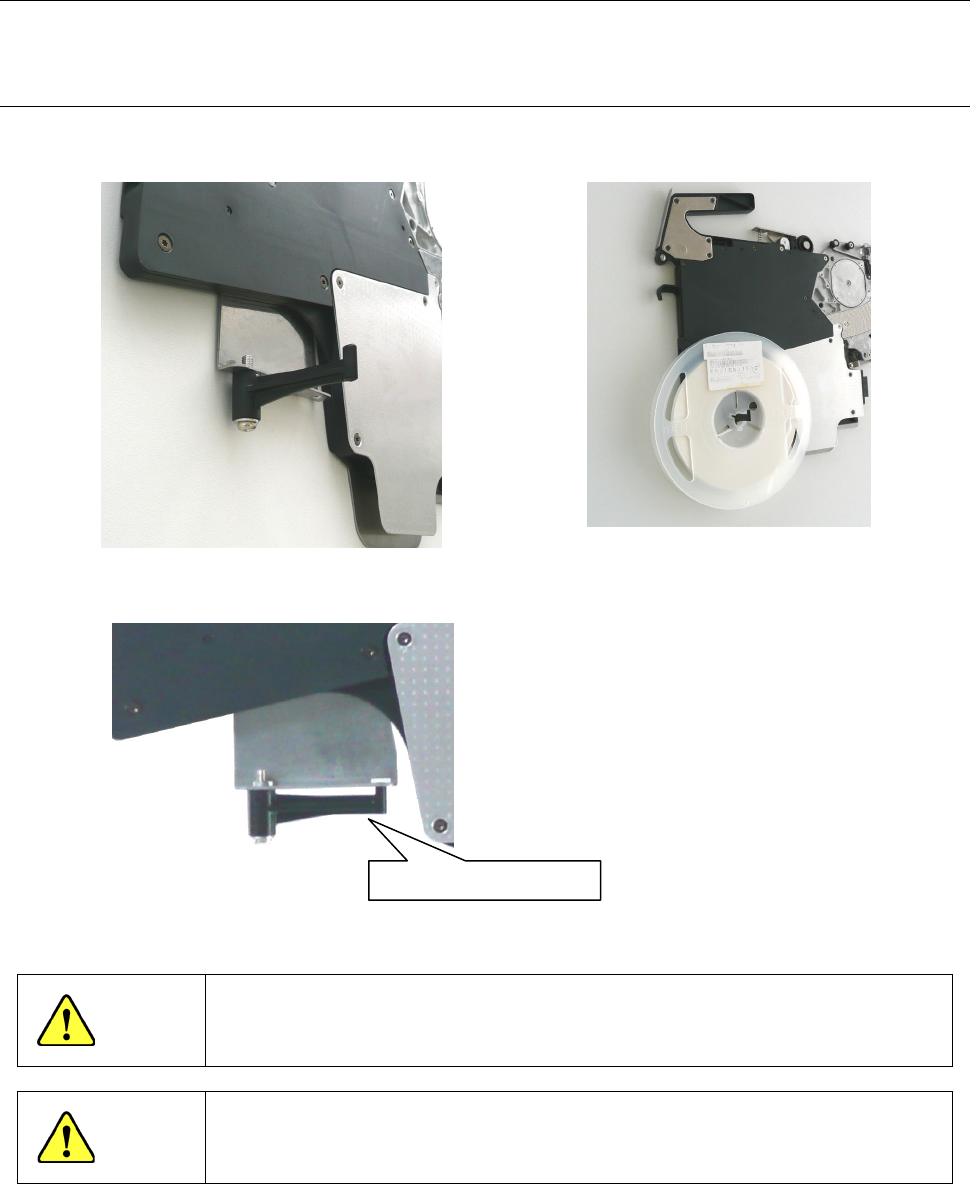

2-2-1 卷筒钩的使用方法
1. 带卷与带式供料器一同携带时，请旋转卷筒钩拉出带式供料器侧面，将卷筒钩穿进带卷的孔。不使
用卷筒钩时，请务必返回锁紧位置。
图
2-2-1-1
图
2-2-1-2
图
2-2-1-3
注意
在卷筒钩伸出的状态下将带式供料器安装到供料器台架时，可能损坏卷筒钩。
请务必收纳卷筒钩后，再安装到供料器台架。
注意
带卷挂在卷筒钩上的状态下无法正常进行传送动作。
带卷要放进料带支架中使用。
卷筒钩锁紧位置
