RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-26
2-6 在贴片机上的安装、拆卸
1. 请确认带式供料器的固定面、贴片机的供料器台架上面、连接器的接插部位没有元件等异物。
图
2-6-1
※请务必确认A、B部位没有元件、垃圾等异物。
如果卷入了异物，有时会损伤导向销（R)(F)，使供给位置精度恶化。
2. 请用一只手握住把手部位，用另一只手扶住滑动轨道将供料器安装到台架上。
图
2-6-2
3. 在台架上安装供料器之前，请确认载带不要从料带排出口伸出 3mm 以上。如果伸出了 3mm 以上，
请剪切料带。
插入前请确认上盖已关闭。
图
2-6-3
图
2-6-4
A 部
B 部
应没有异物
3mm
以下
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-27
4. 请将滑动轨道的前端，插进导向轨道的沟槽内。
图
2-6-5
图
2-6-6
5. 将带式供料器插入到中间位置后，请拉动锁紧释放杆，打开锁紧。
图
2-6-7
图
2-6-8
6. 请用力推供料器，直到导向销 F 顶住台架抵接面。
图
2-6-9
图
2-6-10
7. 请将锁紧释放杆搬回，确认供料器已被固定。
图
2-6-11
※1 接通带式供料器电源时，请在贴片机主机的电源为 ON 的状态下，将统一更换台车安装到主机上，供
料器台架处于已上升的状态。供料器台架处于下降的状态，电源将不会接通（RX-7）。
滑动轨道前端
导向轨道
顶住台架
使其贴紧
导向销 F
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-28

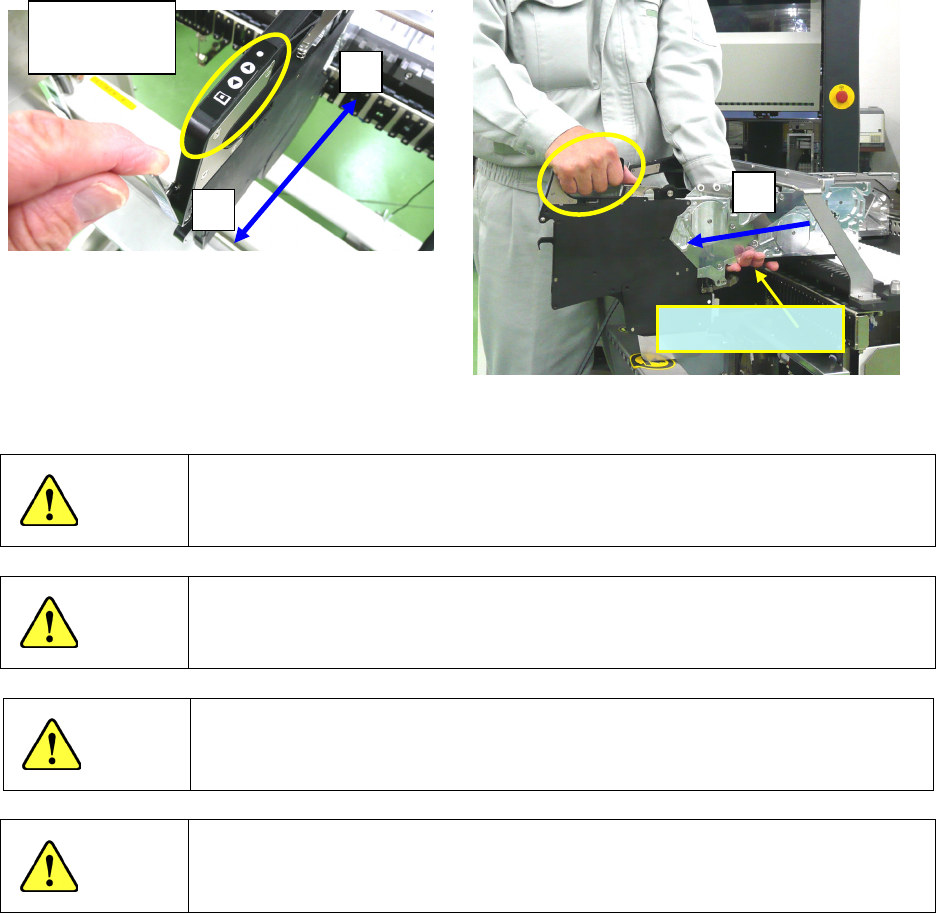

8. 拆卸时，请将锁紧释放杆拉向前方，握住把手部位，将带式供料器向拆卸方向拉。
这时，请用一只手握住把手部位，用另一只手扶住供料器的下部，如下图所示。
如果在前侧向下的状态下拉出，「导向销 F」碰到台架，有时会导致影响供给位置，敬请注意。
（※2）拉出前，请确认上盖已确实关闭。上盖若开着，会碰到调节棒，无法拉出供料器。
图
2-6-12
图
2-6-13
注意
・请确认带式供料器的定位位置・固定部分、供料器台架的上面・固定部分没有
元件等异物。
注意
・安装带式供料器时，请勿 在带式供料器上横向加力。否则有可能无法正常固定
到供料器供给位置上。
供料器供给位置不正常时，请对带式供料器进行一次拆卸，再重新安装。
注意
・如果在带式供料器已安装的状态下移动了统一更换台车，有时会因移动过程
中的碰撞等影响到供料器供给位置的准确性。
统一更换台车移动后，请对固定的状态及供料器供给位置进行确认。
注意
・在贴片机的生产动作过程中，如果用手在带式供料器上从侧方向、上下方向施
加力、发生碰撞，可能造成无法正常地在供料器供给位置上供给元件。届时，
请中断生产，对固定的状态及供料器供给位置进行检查确认。
①：安装方向
②：拆卸方向
①
②
②
请用手扶住此部分。
