RF0 8AS / RF1 2AS / R F16AS / RF 24AS / RF32 AS 使用说 明书 2- 22 5. 请复制并粘贴 到卷 绕在拼接胶 带载带 的 进给 孔侧。 6. 剥离 基准 导向 和透明胶 带（塑料支架 ） 。 7. 请 确 保拼接胶 带 正确卡 住。 供给方向 基准向导 基准向导 供给方向
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-21
2-5-3 12mm、16mm、24mm 胶带的拼接

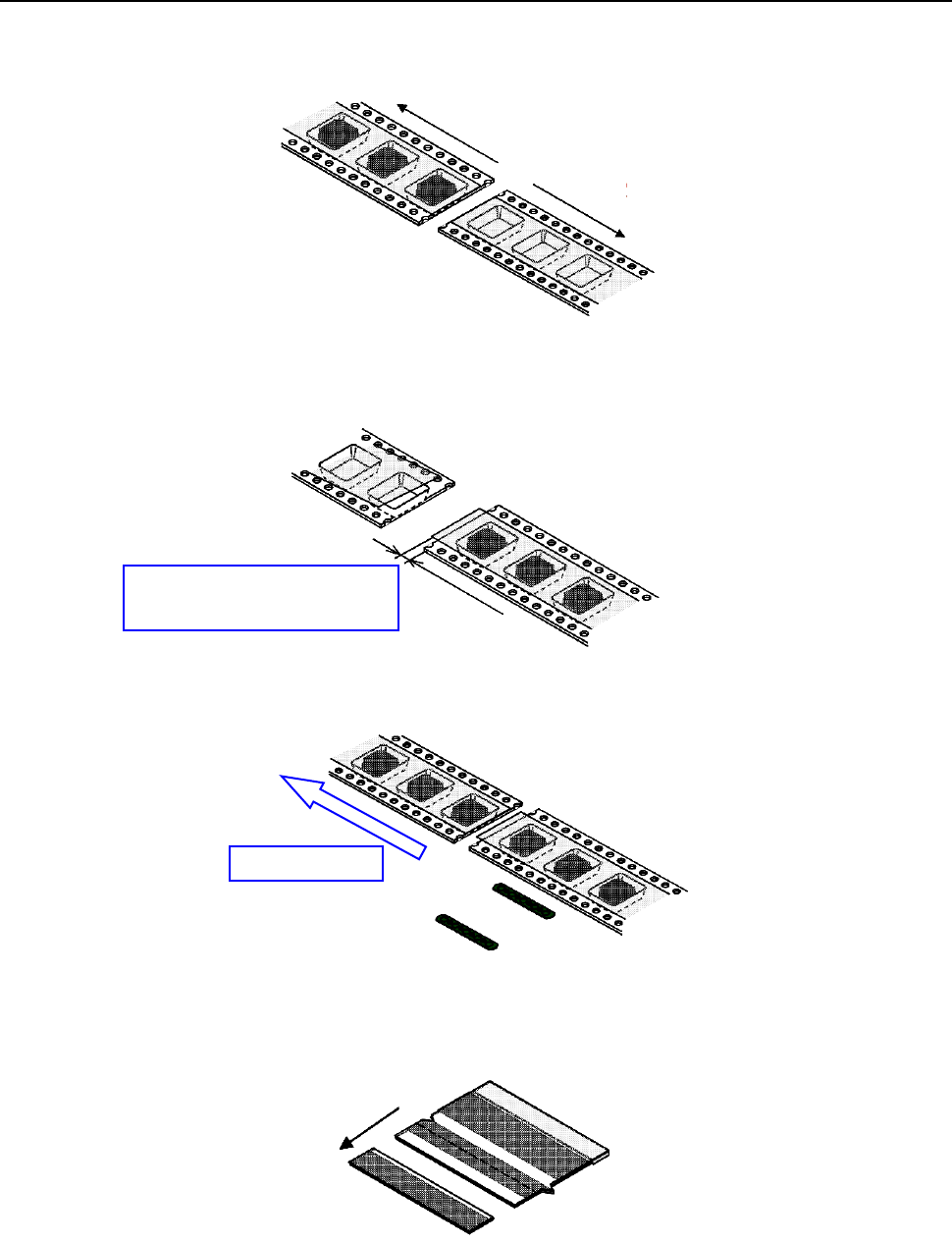

1. 切断为带式供料器安装的胶带(胶带 A)的最后元件进入孔穴之后。
※请断开压纹和压纹载带的中心。
2. 连接的胶带(胶带 B)，切断元件进入的压纹前端。
在那个时候，盖带的带被连接，剩下 2〜4mm 的长于载带。
3. 你带（胶带 A），使其与拼接带的基准导向，在供料器设置密切联系。请复制和盖带表面粘贴到拼
接带。接下来，请复制并粘贴胶带（胶带 B），以便与胶带 A 和基准导向，以补充亲密接触。
4. 离开基准导向件的搭接胶带，请剥离剥离纸。
供给方向
胶带包含该元件
胶带不包含元件
盖带的带被连接，
剩下 2〜4mm 的长于载带
剥离纸
基准向导
胶带 A
胶带 B
供给方向
基准向导
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-22
5. 请复制并粘贴到卷绕在拼接胶带载带的进给孔侧。
6. 剥离基准导向和透明胶带（塑料支架）。
7. 请确保拼接胶带正确卡住。
供给方向
基准向导
基准向导
供给方向
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-23
2-5-4 32mm 胶带的拼接
1. 切断为带式供料器安装的胶带(胶带 A)的最后元件进入孔穴之后。
※请断开压纹和压纹载带的中心。。
2. 连接的胶带(胶带 B)，切断元件进入的压纹前端。在那个时候，盖带的带被连接，剩下 2〜4mm
的长于载带。
3. 对准胶带 A 和胶带 B 的切断面，使用压接工具，请嵌缝板
Point1 为 32mm 以上的宽度的载带，请铆接的左侧和右侧送料孔。
4. 请切下附属胶带。
盖带的带被连接，
剩下 2〜4mm 的长于载带
供给方向
