RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
4-2
1. 料带剪切治具种类
料带剪切治具有两种类型。。
① A 型：切割供料孔的中心。
② B 型：切割供料孔和供料孔中间
A 型 B 型
A 型
产品编号
E9041706A00
B 型
产品编号
40095282
产品名称
料带剪切治具
A
产品名称
料带剪切治具
B
供料间距
4,12,20,28,36,44,52
供料间距
8,16,24,32,40,48,56
图
4-1-2-4
4-2 剥离缝支撑板（仅 RF08AS）
安装在 RF08AS（料带支撑板向后）。
在盖带剥离时产生的静电的影响，并抑制带的振动的影响，能够更稳定的供应。
如果使用深的压纹胶带，取下在 RF08AS 实体框架侧面固定。
图
4-2-1
料带支撑板
螺钉 M2×4
剥离缝支撑板
料带支撑板
螺钉 M2×4
剥离缝支撑板
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
4-3
4-3 带卷支撑（仅 RF08AS）
附连到 RF08AS，它将从带卷支撑到 RF08AS 供应元件。
能够移动 RF08AS 保持设置的元件带卷到 RF08AS，在替换阶段的时间，以提高可操作性。
为 RF08AS 安装胶带如果移动，上面位置请固定带卷支撑.
图
4-3-1 带卷支撑
4-3-1
带卷支撑的安装
1. 放缓固定卷筒钩的螺钉 M2.6×6(40177469)×2 个，避开卷筒钩。
图
4-3-1-1
2. 以被带卷支撑附带的螺钉 M2.6×6(40177469)×3 个，安装带卷支撑。
图
4-3-1-2
螺钉
M2.6×6(40177469)
螺钉 M2.6×6(40177469)
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
4-4
4-3-2

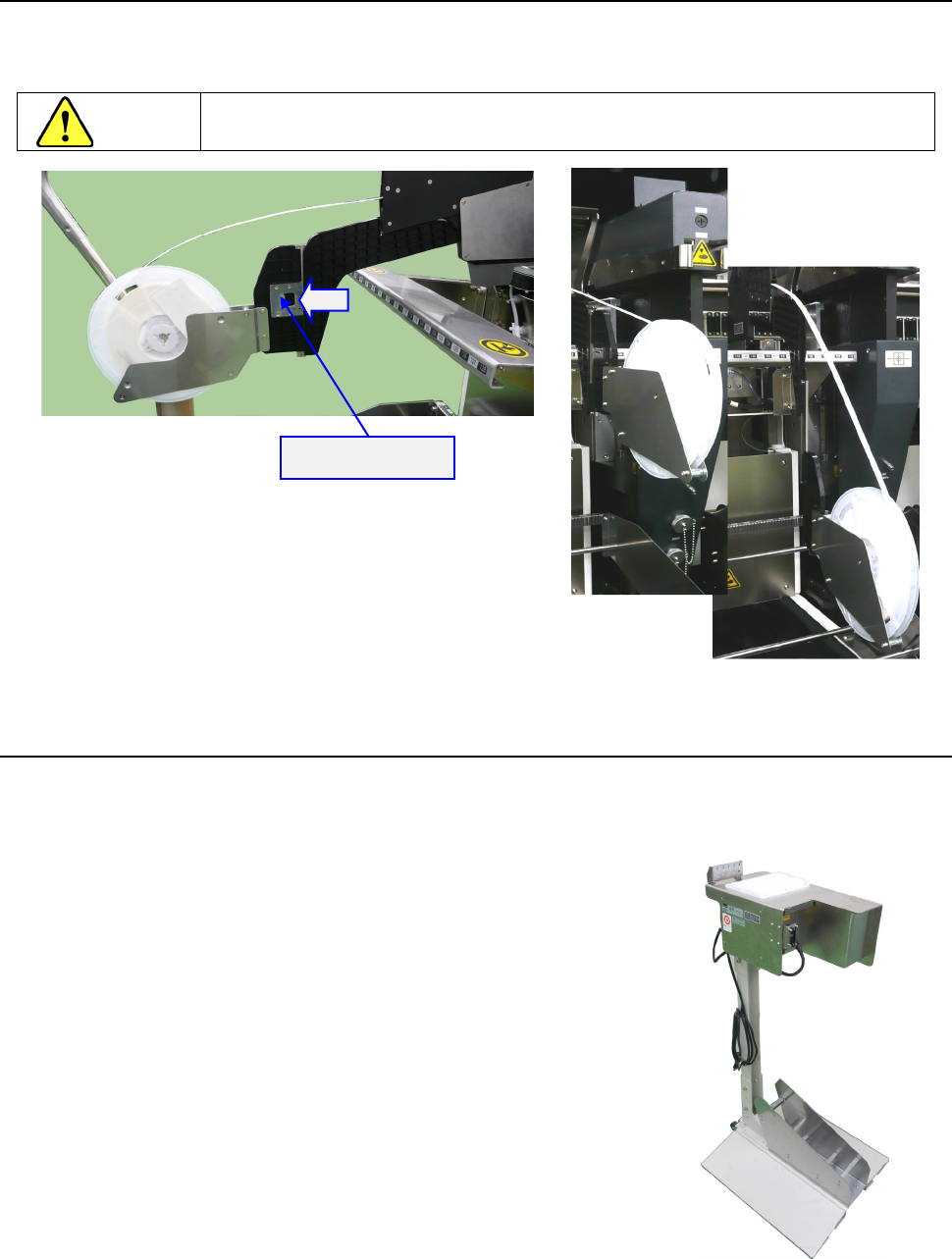

带卷支撑的高度变动
如果该带卷支撑于相邻供料器被安装时，它改变在上下，以避免干扰的位置。
挡块可通过按固定板在卷轴侧脱开，带卷支撑部被降低。
注意
当您松开挡块，带卷支撑到底会下降。以免影响 RF08AS，当固定板操作，请支
持带卷支撑。
图
4-3-2-1 带卷支撑的高度变动
4-4
电动供料器用卷筒安装台（
RF
）
它用于料带安装到 RF 系列电动供料器。
有关使用的详细信息，请参阅“2-4 带卷的安装方法”。
固定板
