RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-13
■护带的长度比
300mm
短时的料带安装方法
将料带正确安装到 RF08AS 时，需要约 300mm 的引带长。
如果护带的引带长度不足 300mm 时，请用粘接胶带等延长护带。
（注）国际规格（IEC60286-3）及 JIS 规格（C0806-3：1999），规定了引带长度全长为 400mm 以
上，对于符合规格的料带，无需连接引带前端部位。
图
2-4-4-20
■料带安装完成后打开上盖时的注意事项
在该护带已正确设置状态，请不要打开上盖。
如果打开上盖，张力臂拉动护带，载带会掀起来，导致元件散乱或载带偏移。
粘接胶带
（玻璃胶带等）
护带粘接面
（连接物）
护带的重叠：0.5～3 ㎜
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-14
2-4-5 料带的拆卸
将元件料带从电动式供料器拆下时，请按照以下步骤进行操作。
1. 将收揽到护带回收盒里的护带切断。
护带的切断方法有以下 2 种。
① 带卷已用完
如果带卷的元件已用完时，请轻按张力臂，用剪刀切断护带。
图
2-4-5-1
② 带卷的元件用完之前
如果带卷中还有剩余元件，请按压牵引空转臂，提起牵引齿轮，将护带拉出 20 ㎜左右，使护带松
弛，在尽量靠近护带回收盒的位置将拉出的护带切断。
图
2-4-5-2
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-15

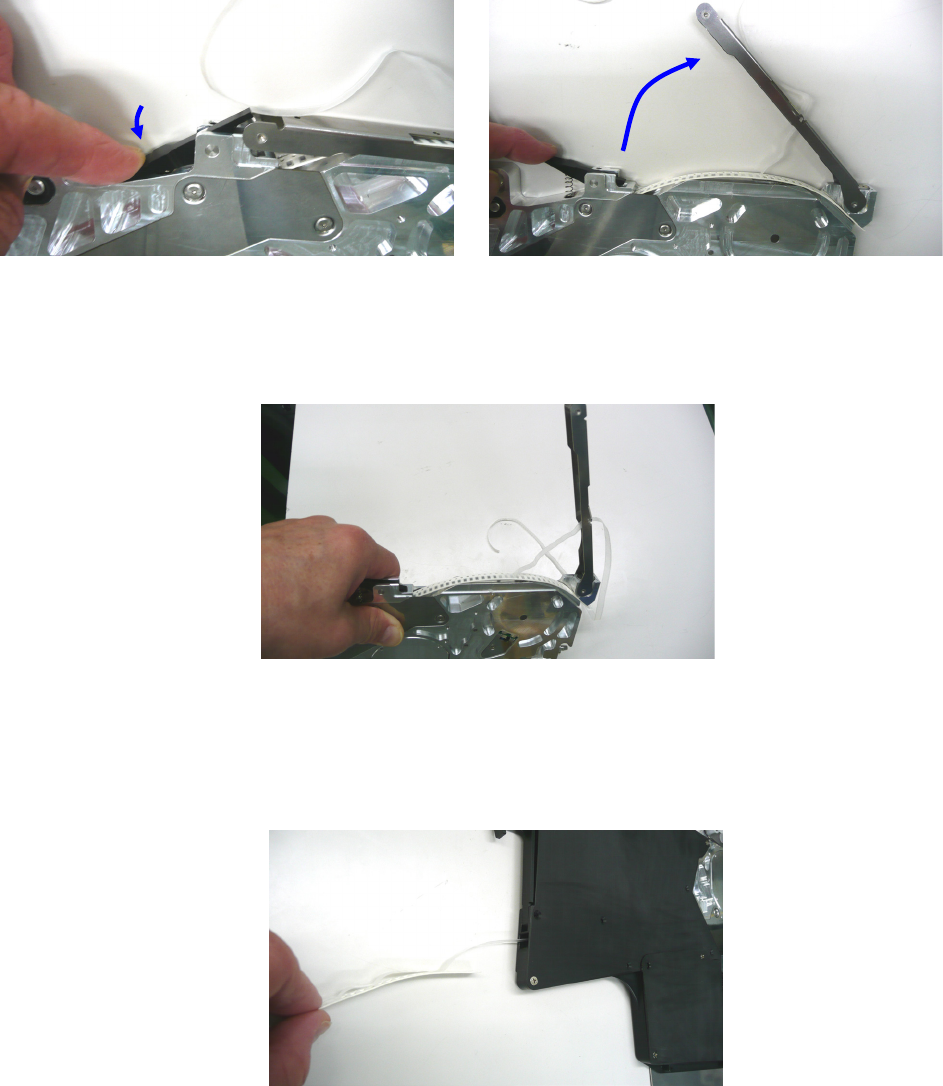

2. 请按压上盖钩，打开上盖。
图
2-4-5-3
图
2-4-5-4
3. 请从剥离槽上取下盖子胶带。
图
2-4-5-5
4. 将料带从链轮拆下。 尽管载带会在生产后被自动切断，但 如 果 载带较长，请用剪刀将从前部伸出的载
带切断。
5. 从供料器的后侧拔出料带。
图
2-4-5-6
6. 即使在未安装料带的情况下，也请务必确认上盖已关闭锁紧。
