RF0 8AS / RF1 2AS / R F16AS / RF 24AS / RF32 AS 使用说 明书 2- 13 ■护带的长度比 3 00 mm 短时的料带安装方法 将料带正确安装 到 R F08AS 时，需要 约 3 00 mm 的引 带长。 如果 护带的引 带 长度不足 3 00 mm 时， 请用粘接 胶带等延长护带 。 （注）国际规格 （ IEC60 286 -3 ）及 J IS 规格 （ C080 6 -3 ： 1999…
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-12
11. 按操作面板的▲，传送载带。如果在供给位置开口部的下图箭头部分出现元件，料带安装即告完成。
图
2-4-4-17
注意
・正转间距传送时请确认护带没有被传送到比剥离缝更靠前方的位置。如果护带被
传送到比剥离缝更前面的位置，则无法进行正常的料带传送。
・如果在元件露出上盖的开口部位的状态下携带，元件可能会掉落丢失，敬请注意
。
12. 在台架上安装供料器前，请确认载带伸出量为从料带排出口 3mm 以下。如果伸出太长，请沿着供
料器切断料带。
图
2-4-4-18
图
2-4-4-19
3mm
以下
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-13
■护带的长度比
300mm
短时的料带安装方法
将料带正确安装到 RF08AS 时，需要约 300mm 的引带长。
如果护带的引带长度不足 300mm 时，请用粘接胶带等延长护带。
（注）国际规格（IEC60286-3）及 JIS 规格（C0806-3：1999），规定了引带长度全长为 400mm 以
上，对于符合规格的料带，无需连接引带前端部位。
图
2-4-4-20
■料带安装完成后打开上盖时的注意事项
在该护带已正确设置状态，请不要打开上盖。
如果打开上盖，张力臂拉动护带，载带会掀起来，导致元件散乱或载带偏移。
粘接胶带
（玻璃胶带等）
护带粘接面
（连接物）
护带的重叠：0.5～3 ㎜
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-14
2-4-5 料带的拆卸
将元件料带从电动式供料器拆下时，请按照以下步骤进行操作。

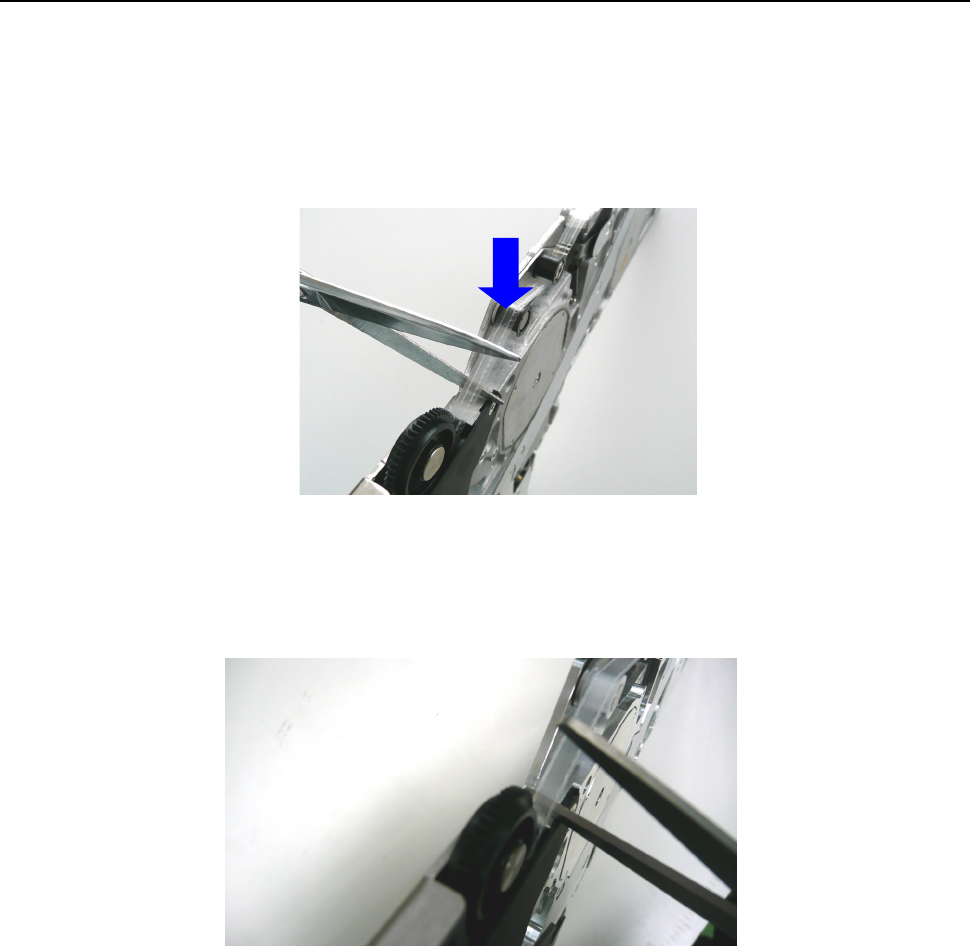

1. 将收揽到护带回收盒里的护带切断。
护带的切断方法有以下 2 种。
① 带卷已用完
如果带卷的元件已用完时，请轻按张力臂，用剪刀切断护带。
图
2-4-5-1
② 带卷的元件用完之前
如果带卷中还有剩余元件，请按压牵引空转臂，提起牵引齿轮，将护带拉出 20 ㎜左右，使护带松
弛，在尽量靠近护带回收盒的位置将拉出的护带切断。
图
2-4-5-2
