RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-1
2
使用方法
2-1 RF 系列电动式供料器的手持与搬运
2-1-1 RF 系列电动式供料器的手持方法
1. 请用手紧握带式供料器的把手部位。
图
2-1-1-1
注意
通过长时间的使用，有电动机部和电装饰部变得高温的情况。（
标签粘贴部）
移动 RF08AS 的时候，请抓住把手部。
图
2-1-1-2
注意
携带时，请注意不要使带式供料器碰撞其他物体，也不要掉落。万一受
到撞击时，
请务必确认有无异常。
同时携带多个供料器、或保管时水平堆放等，请注意不要使供料器相互碰撞。
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-2
2-2 卷筒钩
带卷与带式供料器一同携带时，被使用。
2-2-1 卷筒钩的使用方法
1. 带卷与带式供料器一同携带时，请旋转卷筒钩拉出带式供料器侧面，将卷筒钩穿进带卷的孔。不使
用卷筒钩时，请务必返回锁紧位置。
图
2-2-1-1
图
2-2-1-2
图
2-2-1-3
注意
在卷筒钩伸出的状态下将带式供料器安装到供料器台架时，可能损坏卷筒钩。
请务必收纳卷筒钩后，再安装到供料器台架。
注意
带卷挂在卷筒钩上的状态下无法正常进行传送动作。
带卷要放进料带支架中使用。
卷筒钩锁紧位置
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-3

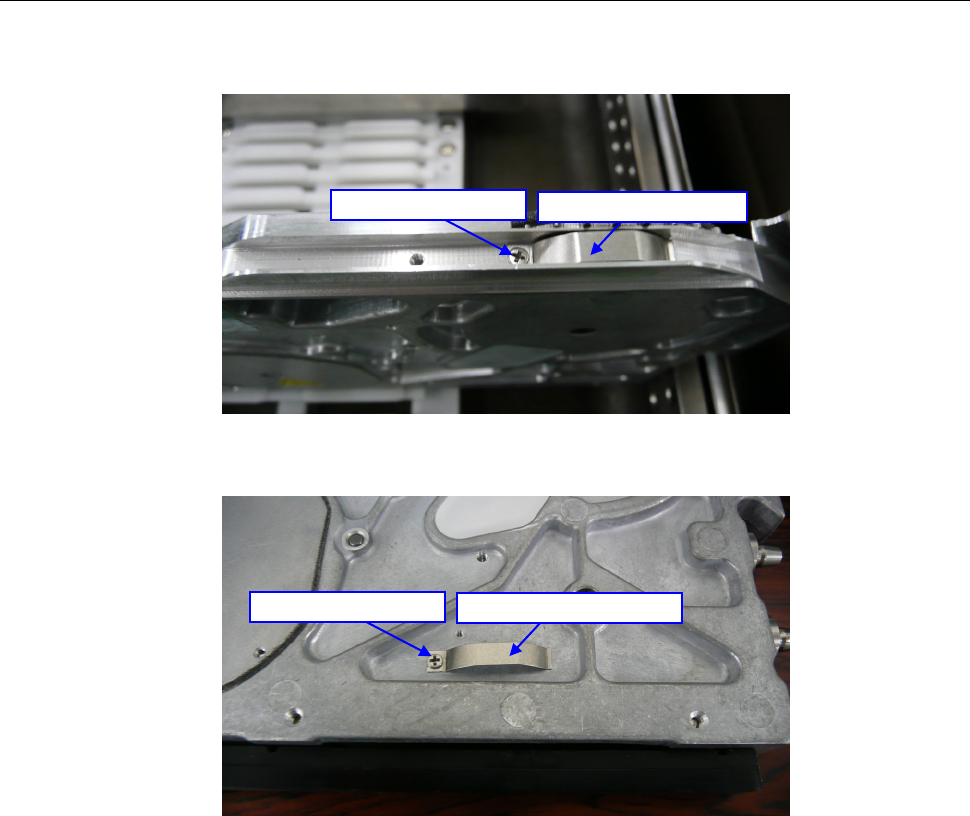

2-3 料带支撑板（仅 RF08AS）
并支持微型带装元件的稳定供应。它被作为标准配置的产品。
如果使用深压纹带，请固定到 RF08AS 车身框架侧面并删除。
图
2-3-1
＜料带支撑板的固定位置＞
图
2-3-2
螺丝 M2×4
料带支撑板
螺丝 M2×4
料带支撑板
