RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-15
2. 请按压上盖钩，打开上盖。
图
2-4-5-3
图
2-4-5-4
3. 请从剥离槽上取下盖子胶带。
图
2-4-5-5
4. 将料带从链轮拆下。 尽管载带会在生产后被自动切断，但 如 果 载带较长，请用剪刀将从前部伸出的载
带切断。
5. 从供料器的后侧拔出料带。
图
2-4-5-6
6. 即使在未安装料带的情况下，也请务必确认上盖已关闭锁紧。
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-16
2-4-6 护带的废弃方法
护带收纳容量，是约 30m（用 20m 的一卷 1.5 个）。
进行搭接和元件更换时，请将腔室内的护带废弃。
护带若进入腔室内达到一定量以上时，腔室盖会打开。
接着继续生产，超过腔室内的容量时，腔室盖会完全打开。
腔室盖打开后，请尽快废弃腔室内的护带。
1. 请将腔室盖的拉手向面前拉。
图
2-4-6-1
图
2-4-6-2
2. 护带从腔室排出。
图
2-4-6-3
3. 要在生产中废弃护带时，请在腔室打开的状态下，用剪刀切断护带。
注）若用力拉护带，元件供给位置有时会偏移。敬请注意。
图
2-4-6-4
注意
若护带已装满，腔室盖打开时，护带将会弹出来，因此请在装满前进行废弃。
腔室拉手
超过腔室内的容量，腔室刚开始打开的状态
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-17
2-5 搭接
贴片机在运行过程中无需停止生产，可在缺少元件的料带上连接新的料带。
（注）进行搭接前，请废弃腔室内的护带。
（详情参见『2-3-5 章』）

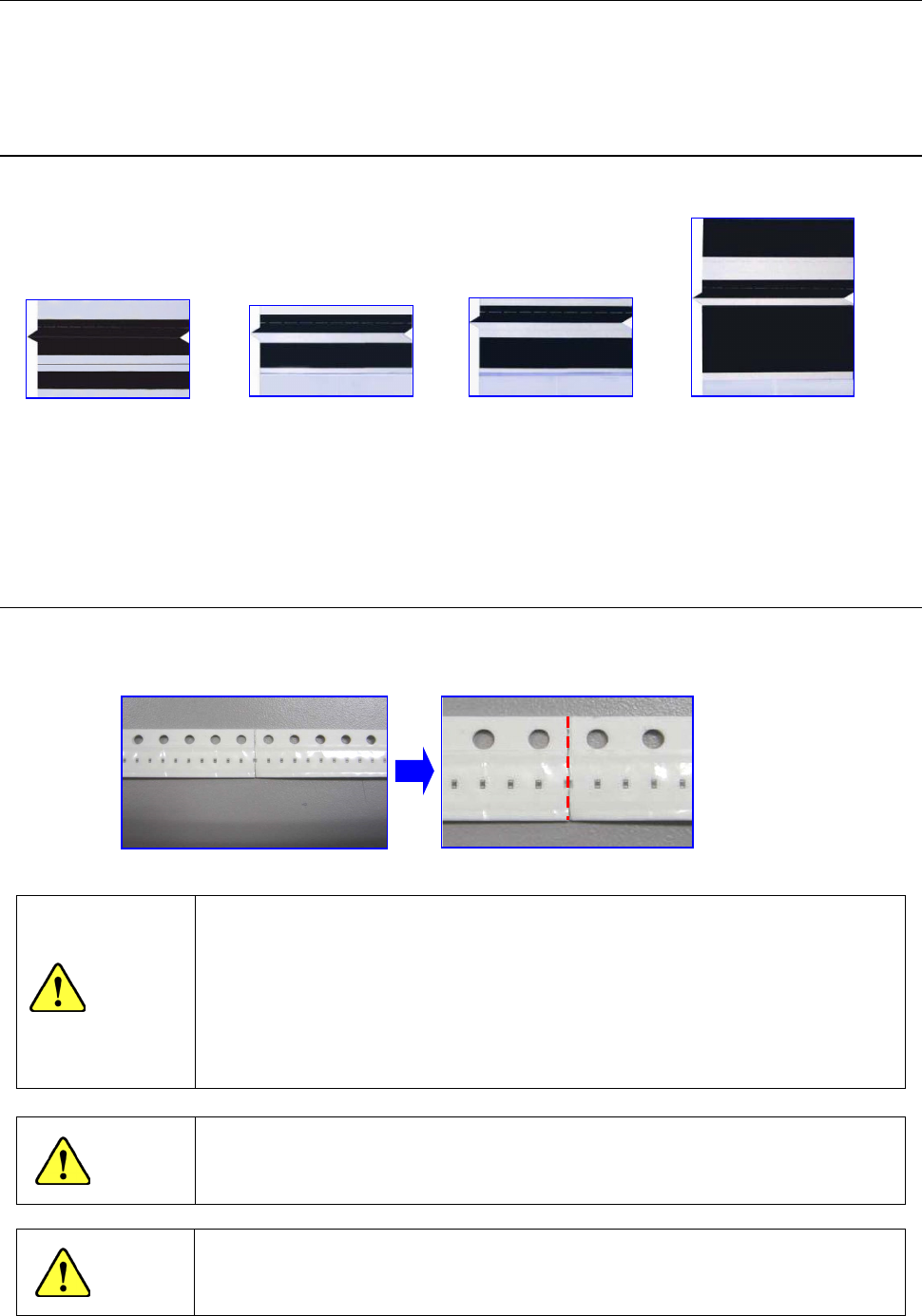

2-5-1 连接用料带的规格
可使用满足一定条件的市场销售的料带。
市场销售的用于连接的料带，请使用传送孔的侧面强化的料带制品。
推荐的市场销售的连接用料带有以下产品。
① 富士化学产业（株）制 型号：FC8QE
FC8QE(8mm 用) FC12QE(12mm 用) FC16QE(16mm 用) FC24QE(24mm 以上)
图
2-5-1-1
注1） 连接用料带，请保管在 30℃以下无阳光直射的环境。
避免长时间的保管，请在 6 个月以内使用。
2-5-2 8mm 料带的搭接
1. 当使用中的料带剩余长度为 1.5～2m 左右后，将料带从带卷拉出，准备连接的料带。
2. 如下图所示，请在使用中的料带上的最后一个元件的
空穴的中心位置，垂直切断。
图
2-5-2-1
注意
进给间距
2mm
以下的带子将在空孔的位置切割一个专用夹具垂直被切断。
由于切割的位置，成为一个空空孔，贴片机的“机器设置”的设置，请在设置做出
一个空空孔。
由于贴片机无法辨认是否为新卷轴或旧卷轴切割位置的空空孔，除了切割位置的
空空孔，请创建新旧卷筒各一个或多个空孔。
因为空空孔例如 3 个或更多的数目，请“空空孔最大数目”设置为两个或更多个在
“
元件数据库
”
。
注意
粘贴搭接料带时，请注意不要掉进异物。
注意
为便于垂直切断料带，
请使用 JUKI（株）的切带治具 B（品号：40095282）。
