RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-25
9. 以适合盖带的宽度，请与已经被切断拼接胶带来增强。
使用搭接传感器的注意事项
请务必使用本公司指定的搭接料带。供料器检测到搭接料带后，在通过
5
个链轮孔后，即视为有接缝。
搭接料带粘贴方法请按以下所示进行粘贴「覆盖前元件的
5
个传送孔，使第
6
个孔位于搭接料带的前
端」
。
搭接部分通过吸取部位时的供给可靠性
与普通料带通过吸取区域部位时不同，由于搭接部分在连接中使用了连接用料带，因此容易导致吸取
位置精度的变动，以及料带的上下移动的变动。
因此，粘贴了连接用料带的部分，从咬合链轮齿轮开始，直到通过结束，处于无法保证供给可靠性的
状态。
尤其对于要求吸取位置精度高的 1005 尺寸以下的极小芯片，容易引起故障。
搭接使用时，请考虑上述内容，需在搭接部分设置不放入元件的区间等，对此进行处理。
注意
请以 1 周时间为大致基准，用含有 IPA 或乙醇的棉纱或棉棒清扫上盖剥离沟。（ 参
见“3.日常检查”）
胶带切割位置
（连接位置）
供给方向
胶带 A
连接用料带
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-26
2-6 在贴片机上的安装、拆卸
1. 请确认带式供料器的固定面、贴片机的供料器台架上面、连接器的接插部位没有元件等异物。
图
2-6-1
※请务必确认A、B部位没有元件、垃圾等异物。
如果卷入了异物，有时会损伤导向销（R)(F)，使供给位置精度恶化。
2. 请用一只手握住把手部位，用另一只手扶住滑动轨道将供料器安装到台架上。
图
2-6-2
3. 在台架上安装供料器之前，请确认载带不要从料带排出口伸出 3mm 以上。如果伸出了 3mm 以上，
请剪切料带。
插入前请确认上盖已关闭。
图
2-6-3
图
2-6-4
A 部
B 部
应没有异物
3mm
以下
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-27

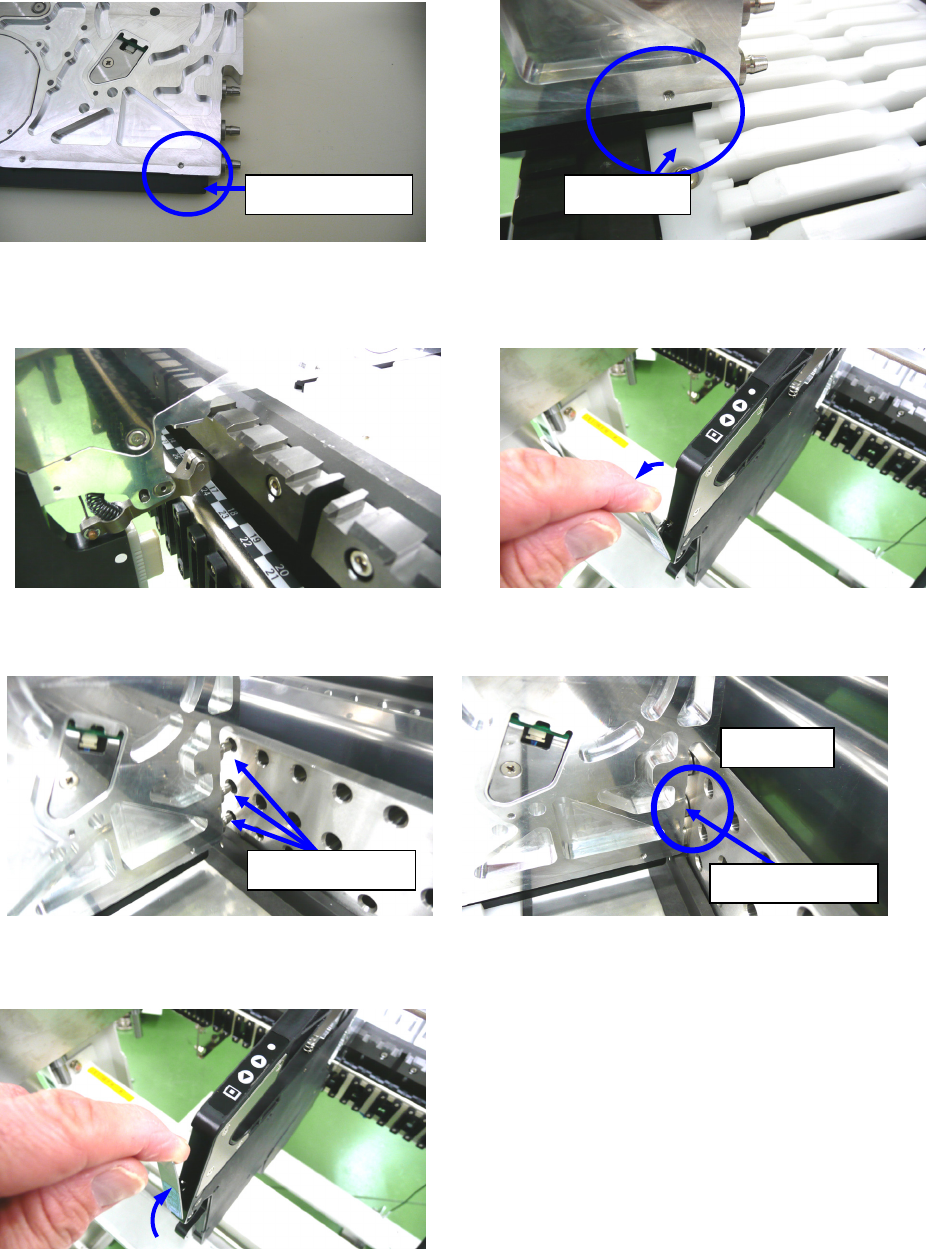

4. 请将滑动轨道的前端，插进导向轨道的沟槽内。
图
2-6-5
图
2-6-6
5. 将带式供料器插入到中间位置后，请拉动锁紧释放杆，打开锁紧。
图
2-6-7
图
2-6-8
6. 请用力推供料器，直到导向销 F 顶住台架抵接面。
图
2-6-9
图
2-6-10
7. 请将锁紧释放杆搬回，确认供料器已被固定。
图
2-6-11
※1 接通带式供料器电源时，请在贴片机主机的电源为 ON 的状态下，将统一更换台车安装到主机上，供
料器台架处于已上升的状态。供料器台架处于下降的状态，电源将不会接通（RX-7）。
滑动轨道前端
导向轨道
顶住台架
使其贴紧
导向销 F
