RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-6
图
3-2-8 ＜供料器标记＞
・如果供料器标记部位有异物、脏污
【处理】・请在棉棒上沾少量酒精擦干净。
・如过于用力可能会导致变形，敬请注意。
如果进给齿轮驱动部有异物侵入，可能会对送带精度产生影响。请对进给齿轮驱动部每１星期进行１次
保洁。
1. 卸下 RF32 供料器左侧面的护罩。使用六角扳手（二端面宽
度 1.5mm）取下 3 个螺丝，卸下护罩。
卸下护罩后可以看到进给驱动部。
2. 请按 RF32AS 的进给按钮，令其进给，确认大齿轮整个一圈
齿轮上没有异物。
3. 请使用刷子清除附着在齿轮上的碎屑等异物。
如果齿轮之间夹有异物将会影响送带精度，故有刷子毛附着
在齿轮上时请除去。
请使用直径 0.2mm 左右的尼龙制刷子。
4. 进给驱动部的清洁结束后，安装护罩。
固定螺丝的紧固扭矩为 0.29N・m。
检查项目
检查供料器标记
实施频率 ： 每日
检查内容 ・确认供料器标记没有脏污、附着异物。
检查项目
进给齿轮驱动部
(RF32AS)
实施频率 ： 每周
检查内容
・存在或不存在的异物
清扫项目
进给齿轮驱动部
(RF32AS)
实施频率 ： 每周
清扫内容
・附着异物的除去
供料器标记
进给齿轮驱动部护罩
护罩固定螺丝
进给齿轮驱动部（ 检查・清扫
位置）
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
4-1
4
选购项
本节所列选购项旨在使本产品（RF08AS）更易于使用。
4-1 搭接
4-1-1 搭接料带
可使用满足一定条件的市场销售的料带。
市场销售的连接用料带，请使用传送孔的旁边增强的料带制品。
推荐的市场销售连接用料带如下。
①富士化学产业（株）制
RF08AS：型号 FC8QE RF12AS：型号 FC12QE
RF16AS：型号 FC16QE RF24AS/RF32AS：型号 FC24QE
（注）连接用料带，请在 30℃以下避免阳光直射的环境下保管。
避免长期保存，请在 6 个月以内使用。
4-1-2 料带剪切治具
使用料带剪切治具，可在确定传送孔间距的间隔状态下垂直剪切。
由此可防止连接位置传送不良、在上盖部位发生阻塞。
图
4-1-2-1
用 2 个销固定料带。在固定的状态下剪切料带。
图
4-1-2-2
图
4-1-2-3
用 2 个销固定料带
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
4-2

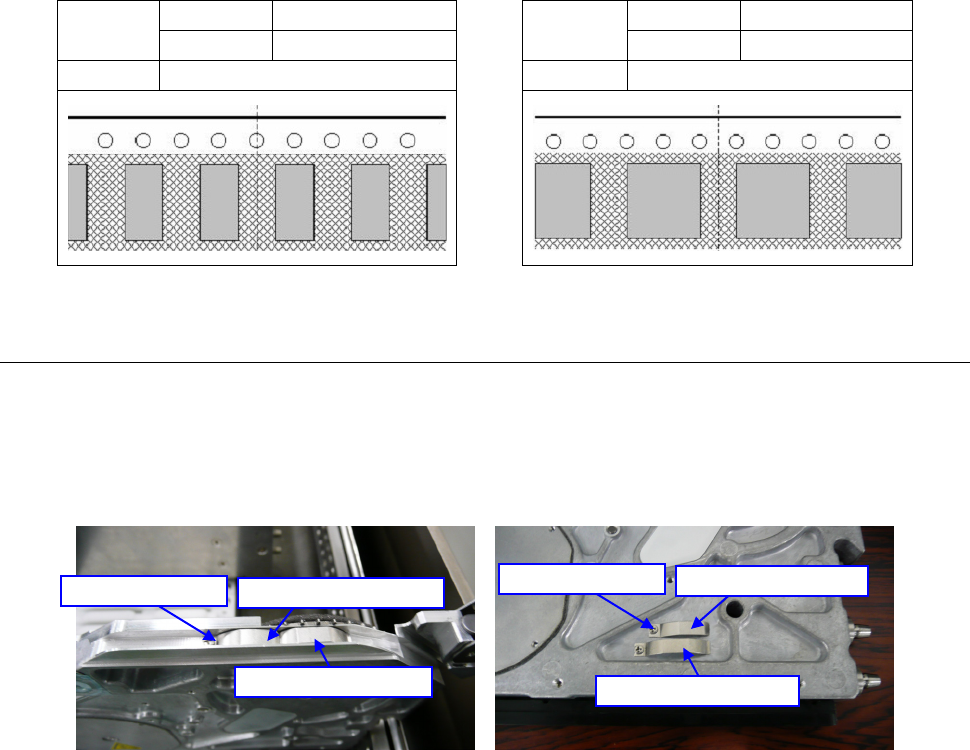

1. 料带剪切治具种类
料带剪切治具有两种类型。。
① A 型：切割供料孔的中心。
② B 型：切割供料孔和供料孔中间
A 型 B 型
A 型
产品编号
E9041706A00
B 型
产品编号
40095282
产品名称
料带剪切治具
A
产品名称
料带剪切治具
B
供料间距
4,12,20,28,36,44,52
供料间距
8,16,24,32,40,48,56
图
4-1-2-4
4-2 剥离缝支撑板（仅 RF08AS）
安装在 RF08AS（料带支撑板向后）。
在盖带剥离时产生的静电的影响，并抑制带的振动的影响，能够更稳定的供应。
如果使用深的压纹胶带，取下在 RF08AS 实体框架侧面固定。
图
4-2-1
料带支撑板
螺钉 M2×4
剥离缝支撑板
料带支撑板
螺钉 M2×4
剥离缝支撑板
