RF0 8AS / RF1 2AS / R F16AS / RF 24AS / RF32 AS 使用说 明书 2-6 4. 操作 供料 器的锁紧释放 杆，在导向销 F 顶住定位板的 位置 的状态 下将供料器 紧固在带卷安装台上 。 图 2-4-2-2 紧固 解除紧固
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-5
2-4-2 供料器安装到电动供料器用带卷安装台的方法
1. 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
2. 工作底座的轨道要使用左端的轨道。
3. 确认滑动轨道的前端已确实插入工作底座，插入供料器。
图
2-4-2-1
握住把手
用手托住
工作底座
放大图
滑动轨道
使用左端的轨道
上面图
侧面图
顶住
导向销 F
定位板
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-6
4. 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装台上。
图
2-4-2-2
紧固
解除紧固
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-7
2-4-3

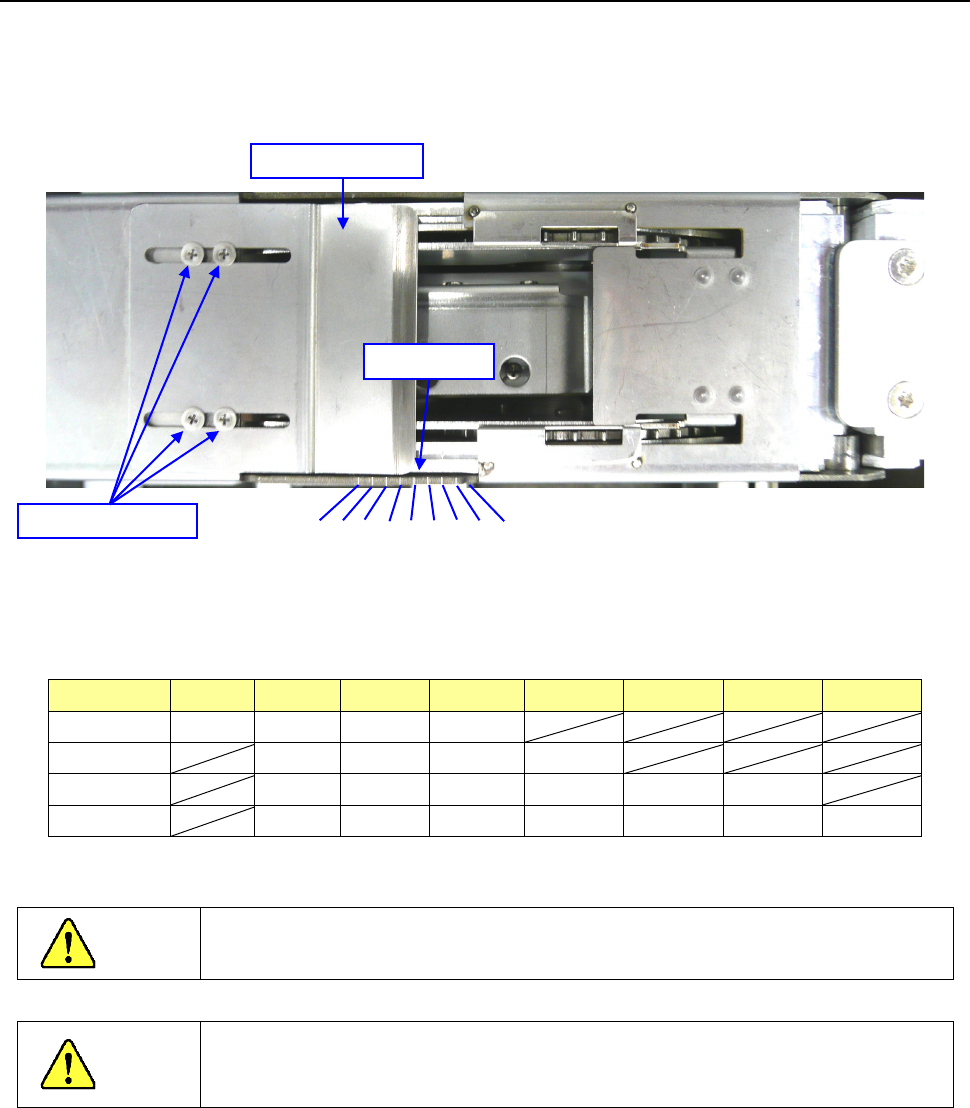

剥离盘的位置调整
(RF12AS / RF16AS / RF24AS / RF32AS)
在调整剥离盘的位置时，要使吸取部位的开口面积符合元件尺寸。
请按照传送间距（元件尺寸）变更剥离盘的位置。
1. 请拧松固定剥离盘的两个螺丝。
図
2-4-3-1
剥离盘的位置
2. 请对准剥离盘前端部位的目标线。（沟宽度 0.3mm 范围内）
传送间距与剥离盘目标线
传送间距
2mm
4mm
8mm
12mm
16mm
20mm
24mm
32mm
RF12AS
① ② ③ ④
RF16AS ② ③ ④
RF24AS
② ③ ④ ⑤ ⑥
RF32AS
② ③ ④ ⑤ ⑥ ⑦ ⑧
3. 请拧紧螺丝。(拧紧扭矩 0.095～0.11N·m)
注意
请务必使传送间距的设置与剥离盘位置保持一致。
注意
初始化动作后，请不要使剥离盘位置移动。
如果出现了移动，请再进行一次初始化。
⑨
⑧
⑦
⑥
⑤
④
③
②
①
目标线
螺丝
(40172670)
剥离盘
