RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-14
2-4-5 料带的拆卸
将元件料带从电动式供料器拆下时，请按照以下步骤进行操作。
1. 将收揽到护带回收盒里的护带切断。
护带的切断方法有以下 2 种。
① 带卷已用完
如果带卷的元件已用完时，请轻按张力臂，用剪刀切断护带。
图
2-4-5-1
② 带卷的元件用完之前
如果带卷中还有剩余元件，请按压牵引空转臂，提起牵引齿轮，将护带拉出 20 ㎜左右，使护带松
弛，在尽量靠近护带回收盒的位置将拉出的护带切断。
图
2-4-5-2
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-15
2. 请按压上盖钩，打开上盖。
图
2-4-5-3
图
2-4-5-4
3. 请从剥离槽上取下盖子胶带。
图
2-4-5-5
4. 将料带从链轮拆下。 尽管载带会在生产后被自动切断，但 如 果 载带较长，请用剪刀将从前部伸出的载
带切断。
5. 从供料器的后侧拔出料带。
图
2-4-5-6
6. 即使在未安装料带的情况下，也请务必确认上盖已关闭锁紧。
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-16

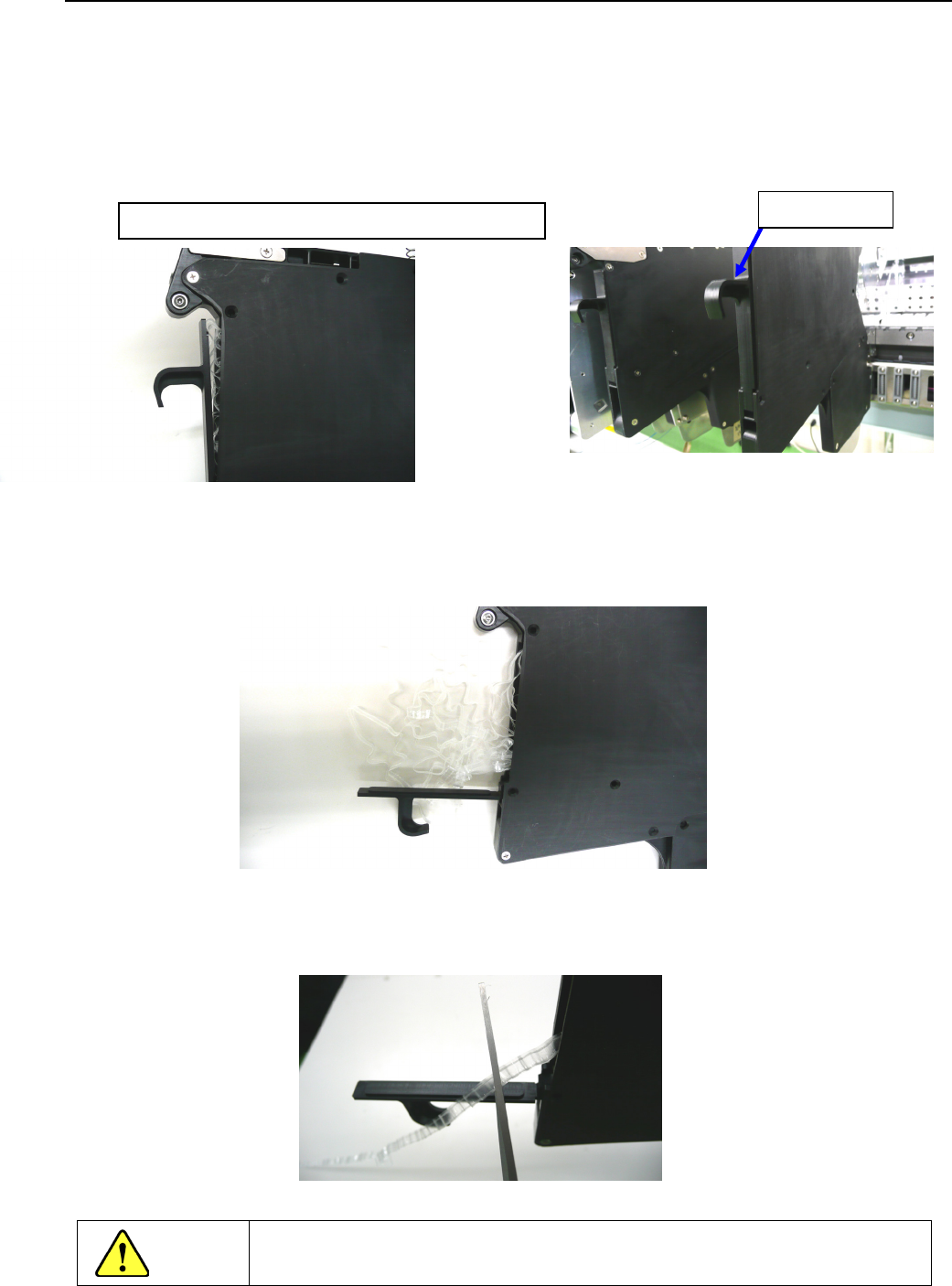

2-4-6 护带的废弃方法
护带收纳容量，是约 30m（用 20m 的一卷 1.5 个）。
进行搭接和元件更换时，请将腔室内的护带废弃。
护带若进入腔室内达到一定量以上时，腔室盖会打开。
接着继续生产，超过腔室内的容量时，腔室盖会完全打开。
腔室盖打开后，请尽快废弃腔室内的护带。
1. 请将腔室盖的拉手向面前拉。
图
2-4-6-1
图
2-4-6-2
2. 护带从腔室排出。
图
2-4-6-3
3. 要在生产中废弃护带时，请在腔室打开的状态下，用剪刀切断护带。
注）若用力拉护带，元件供给位置有时会偏移。敬请注意。
图
2-4-6-4
注意
若护带已装满，腔室盖打开时，护带将会弹出来，因此请在装满前进行废弃。
腔室拉手
超过腔室内的容量，腔室刚开始打开的状态
