RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-29
2-7 更换上盖（仅 RF08AS）
RF08AS 的上盖，如果元件尺寸比 3216 大，请更换为 Y 方向开口扩大的制品。
如果要使用 1mm 间距的料带，请更换为 Y 方向开口较窄的上盖。
2-7-1 上盖的更换方法
① 拧松螺丝，取下上推杆板和弹簧。
注) 请别丢失取下的零部件
② 提起上盖钩，将上盖拆下。
③ 在 U 沟槽部分，用棉棒涂抹爱万利 EP-2。
④ 按照①～③的相反步骤，安装适合传送间距、元件尺寸的上盖。
框架上面不要附着爱万利 EP-2
涂抹爱万利 EP-2
COVER_CS_SCREW_MAC_M26X6 螺丝拧紧扭矩：0.29N・m
上推杆板
螺钉
弹簧
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-1
3
日常检查
3-1 日常检查项目列表
表
3-1-1
日常检查项目列表
日常检查项目
频率
处理
方法
检查调整位置 检查项目 每天 每周 每月
每 6
个月
每年
检查
上盖
上盖下面沟槽部位的损伤
有无脏污、变形
确认上盖、盖钩的开关顺畅
安装卷筒时检查
料带输送表面
料带输送表面的损伤
带子磨耗粉的附着
安装卷筒时检查
张力臂
张力滚轮
导向滚轮
牵引空转臂
拉齿
臂部位的动作检查
确认滚轮部位旋转是否顺畅
确认滚轮部位没有垃圾、脏污
安装卷筒时检查
滑动轨道
导向轨道
夹紧部
确认轨道部位没有损伤、异物
确认夹紧杆的变形，线的挠度
安装供料器时检查
连接器部位 确认连接器周围没有元件等异物。 ○
链轮齿轮 确认齿底部没有附着元件等异物 ○
各部位弹簧
确认各部弹簧没有脱落、变形
○
导向销
F/R
确认导向销没有变形、磨损
○
供料器标记
确认标记孔没有脏污、异物
○
进给齿轮驱动部
异物存在确认向进给齿轮（
RF32AS
）
○
清扫
上盖
剥离缝
清扫剥离缝两面的粘着物等附着物 ○
料带输送表面 全体带子输送表面的粘合物存款的清扫 ○
各部位滚轮
张力滚轮、导向滚轮部位的清扫
○
进给齿轮驱动部
异物的取出附着在进给齿轮（
RF32AS
）
○
・如果附着异物，请用吹气枪去除异物。
・去除脏污时，请用含有酒精的棉纱或棉棒清扫。
注意
酒精请使用 IPA（异丙醇）或乙醇（乙醇酒精）。
注意
用吹气枪将垃圾等吹掉时，请注意附着的油雾（吹气时混在空气中喷雾状油脂）。
会使元件污染，导致护带的绕卷不良。
注意
带式供料器是精密机械。使用时请充分注意不要碰撞或过分用力施压。如果过分
用力施压或掉落时，请确认供料器供给位置。（供料器供给位置的调整请与敝公
司服务人员联系协商）
注意
带式供料器无需注油。
请不要在各滚轮部以及弹簧，链轮上涂油。
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-2
3-2 检查、清扫位置
图

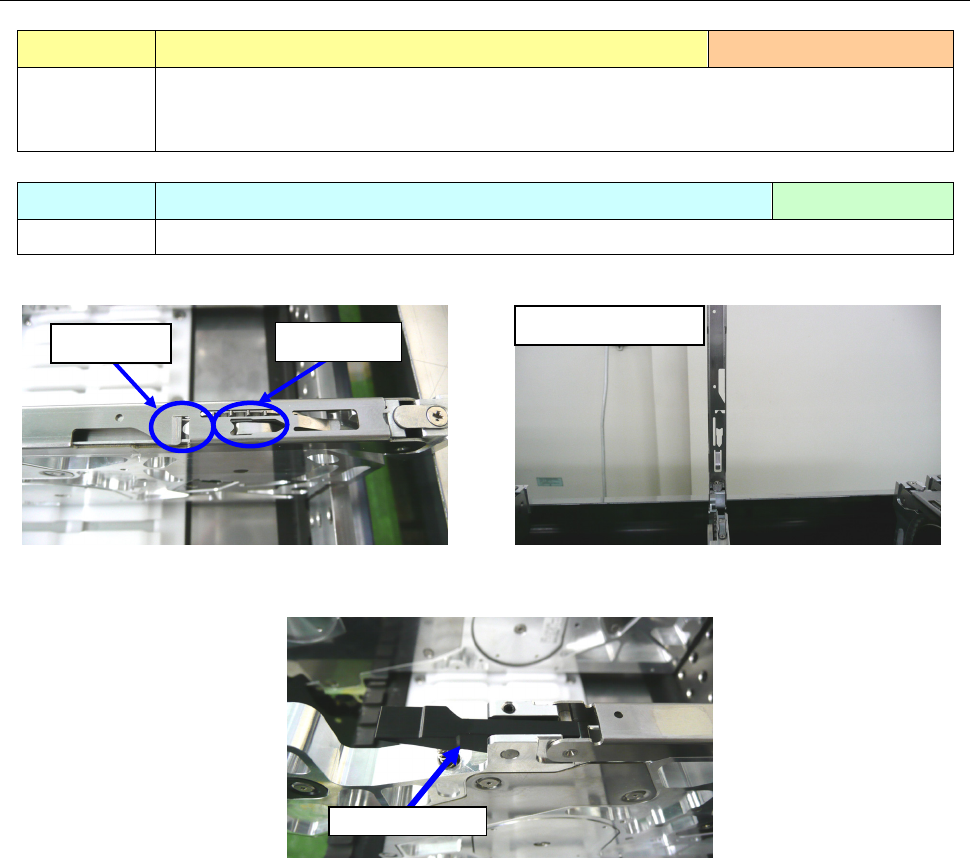

3-2-1＜上盖＞
・如果有料带磨损粉等的附着物
【处理】请用 IPA 清扫上盖背面、吸取开口部位、剥离缝部位，去除附着物。
・上盖的开关、盖钩的锁紧不顺畅时
【处理】请用气吹或棉纱等去除异物。
・损伤・变形・撞痕
【处理】需更换配件及重新调整吸取位置。
检查项目
检查上盖
实施频率 ： 安装卷筒时
检查内容
・上盖下面沟槽部位的损伤
・有无脏污、变形
・确认上盖、盖钩的开关是否顺畅
清扫项目
清扫剥离缝
实施频率 ： 每周
清扫内容 ・清扫剥离缝两面的粘着物等附着物
吸取开口部
剥离缝
上盖背面
上盖钩
