RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-18
3. 沿虚线撕掉接料带的剥离纸。此时请留下引导部分。
图
2-5-2-2
图
2-5-2-3
注意
切带时请垂直地对着料带，用剪刀整齐地剪切。如果料带之间有间隙或偏移，则
料带无法正常传送。
连接后，如果连接部位的载带孔的间隔不一定，料带将无法正常传送。
注意
・如果不撕掉前端的护带，将无法正常传送料带。
・撕下前端的护带时，请注意不要使得元件翻转。
4. 请用指定的切割法切断前元件、后元件的料带，试着拼合一下。请确认进给孔是连续的（等间隔）。
图
2-5-2-4
※引
导部分留下
切割法
后元件
前元件
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-19
5. 使接料带的粘贴面向下，粘贴到前元件一方的上面。
Point 1 粘贴时，要做到前元件一方的进给孔有５个隐没，第６个孔处于接料带的前端。
图
2-5-2-5
注意
请在连接部位前后确认载带的孔间距均等。
若在连接部位前后间距不均等，料带将无法正常传送。
Point 2 要使前元件的料带边缘沿着接料带的引导部。空隙要做到尽量小。翻过来检查一下接得如何
图
2-5-2-6
看着从背面侧的带子，它被示于下图。
如果在许多情况下堵塞孔的数量，或关闭，但如果一个小数目的孔，拼接误检测的原因。
图
2-5-2-7
※供给方向
料带与引导部之间
要做到没有空隙
堵塞的进给孔是
5
个。
1 2 3 4 5
供给方向
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-20

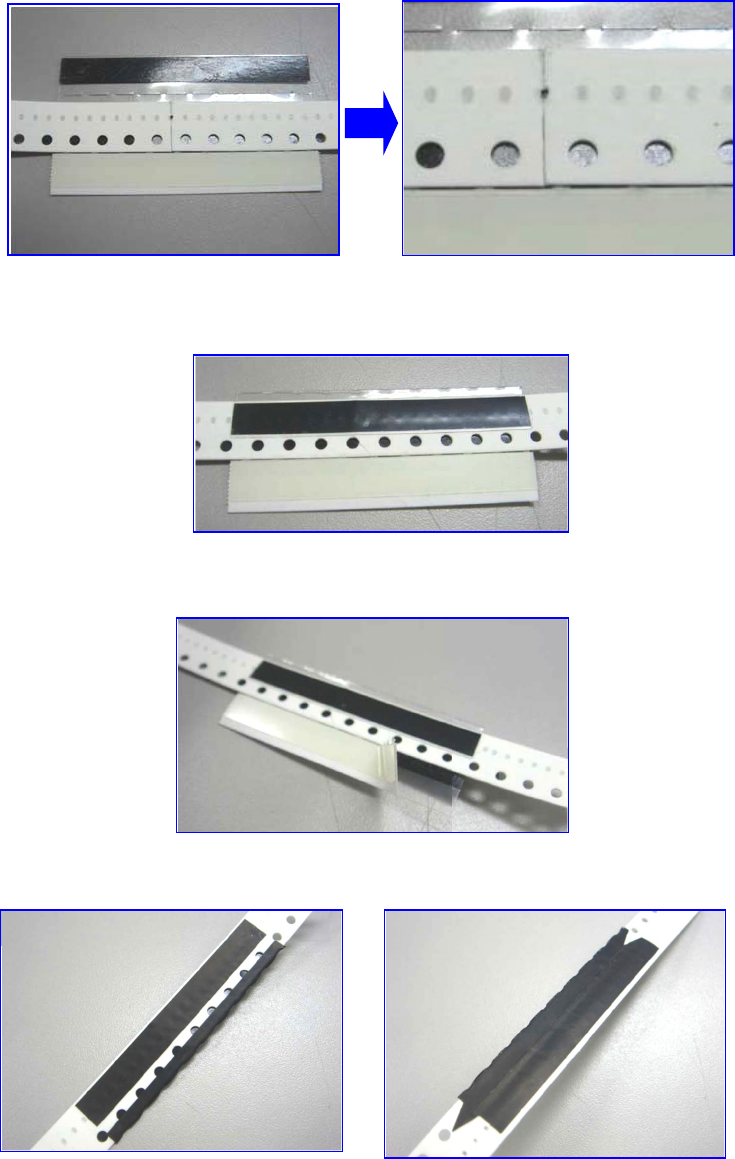

6. 将后元件一方粘贴到接料带上。
Point 前元件一方与后元件一方的料带在粘贴时要做到没有空隙。如有空隙，会造成进给不良或吸取
不良。
图
2-5-2-8
7. 折叠接料带的切痕线部，粘贴黑色部分。
图
2-5-2-9
8. 剥掉接料带的引导部分，与塑料膜一起折叠黑色部分。
图
2-5-2-10
9. 剥掉接料带的塑料膜。
盖带侧 载带侧
图
2-5-2-11
