RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-20
6. 将后元件一方粘贴到接料带上。
Point 前元件一方与后元件一方的料带在粘贴时要做到没有空隙。如有空隙，会造成进给不良或吸取
不良。
图
2-5-2-8
7. 折叠接料带的切痕线部，粘贴黑色部分。
图
2-5-2-9
8. 剥掉接料带的引导部分，与塑料膜一起折叠黑色部分。
图
2-5-2-10
9. 剥掉接料带的塑料膜。
盖带侧 载带侧
图
2-5-2-11
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-21
2-5-3 12mm、16mm、24mm 胶带的拼接
1. 切断为带式供料器安装的胶带(胶带 A)的最后元件进入孔穴之后。
※请断开压纹和压纹载带的中心。
2. 连接的胶带(胶带 B)，切断元件进入的压纹前端。
在那个时候，盖带的带被连接，剩下 2〜4mm 的长于载带。
3. 你带（胶带 A），使其与拼接带的基准导向，在供料器设置密切联系。请复制和盖带表面粘贴到拼
接带。接下来，请复制并粘贴胶带（胶带 B），以便与胶带 A 和基准导向，以补充亲密接触。
4. 离开基准导向件的搭接胶带，请剥离剥离纸。
供给方向
胶带包含该元件
胶带不包含元件
盖带的带被连接，
剩下 2〜4mm 的长于载带
剥离纸
基准向导
胶带 A
胶带 B
供给方向
基准向导
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-22

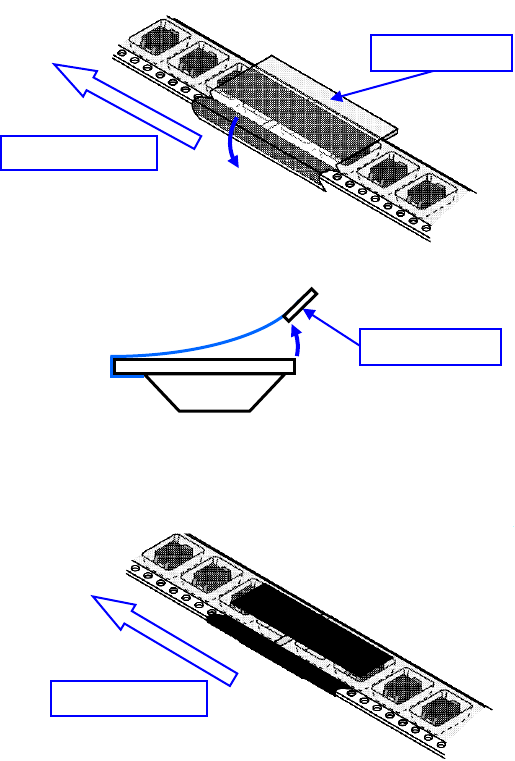

5. 请复制并粘贴到卷绕在拼接胶带载带的进给孔侧。
6. 剥离基准导向和透明胶带（塑料支架）。
7. 请确保拼接胶带正确卡住。
供给方向
基准向导
基准向导
供给方向
