RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-27
4. 请将滑动轨道的前端，插进导向轨道的沟槽内。
图
2-6-5
图
2-6-6
5. 将带式供料器插入到中间位置后，请拉动锁紧释放杆，打开锁紧。
图
2-6-7
图
2-6-8
6. 请用力推供料器，直到导向销 F 顶住台架抵接面。
图
2-6-9
图
2-6-10
7. 请将锁紧释放杆搬回，确认供料器已被固定。
图
2-6-11
※1 接通带式供料器电源时，请在贴片机主机的电源为 ON 的状态下，将统一更换台车安装到主机上，供
料器台架处于已上升的状态。供料器台架处于下降的状态，电源将不会接通（RX-7）。
滑动轨道前端
导向轨道
顶住台架
使其贴紧
导向销 F
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-28
8. 拆卸时，请将锁紧释放杆拉向前方，握住把手部位，将带式供料器向拆卸方向拉。
这时，请用一只手握住把手部位，用另一只手扶住供料器的下部，如下图所示。
如果在前侧向下的状态下拉出，「导向销 F」碰到台架，有时会导致影响供给位置，敬请注意。
（※2）拉出前，请确认上盖已确实关闭。上盖若开着，会碰到调节棒，无法拉出供料器。
图
2-6-12
图
2-6-13
注意
・请确认带式供料器的定位位置・固定部分、供料器台架的上面・固定部分没有
元件等异物。
注意
・安装带式供料器时，请勿 在带式供料器上横向加力。否则有可能无法正常固定
到供料器供给位置上。
供料器供给位置不正常时，请对带式供料器进行一次拆卸，再重新安装。
注意
・如果在带式供料器已安装的状态下移动了统一更换台车，有时会因移动过程
中的碰撞等影响到供料器供给位置的准确性。
统一更换台车移动后，请对固定的状态及供料器供给位置进行确认。
注意
・在贴片机的生产动作过程中，如果用手在带式供料器上从侧方向、上下方向施
加力、发生碰撞，可能造成无法正常地在供料器供给位置上供给元件。届时，
请中断生产，对固定的状态及供料器供给位置进行检查确认。
①：安装方向
②：拆卸方向
①
②
②
请用手扶住此部分。
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-29
2-7 更换上盖（仅 RF08AS）
RF08AS 的上盖，如果元件尺寸比 3216 大，请更换为 Y 方向开口扩大的制品。
如果要使用 1mm 间距的料带，请更换为 Y 方向开口较窄的上盖。

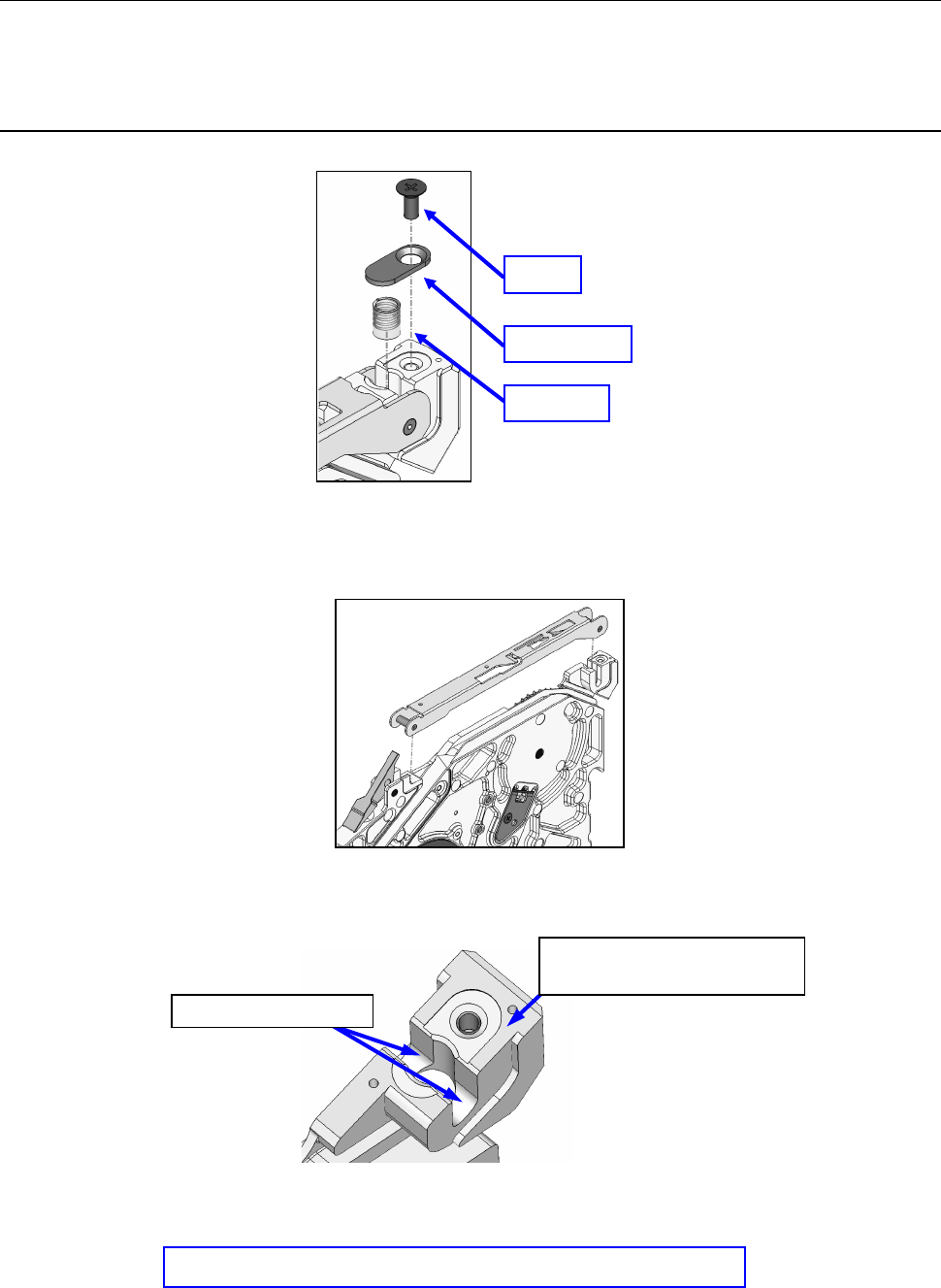

2-7-1 上盖的更换方法
① 拧松螺丝，取下上推杆板和弹簧。
注) 请别丢失取下的零部件
② 提起上盖钩，将上盖拆下。
③ 在 U 沟槽部分，用棉棒涂抹爱万利 EP-2。
④ 按照①～③的相反步骤，安装适合传送间距、元件尺寸的上盖。
框架上面不要附着爱万利 EP-2
涂抹爱万利 EP-2
COVER_CS_SCREW_MAC_M26X6 螺丝拧紧扭矩：0.29N・m
上推杆板
螺钉
弹簧
