RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-4
图
3-2-4 ＜轨道、夹紧部位＞
・如果滑动轨道、夹紧块部位附着有异物、料带磨损粉
【处理】用气吹或棉纱等去除异物。
・如果滑动轨道、夹紧块部位有损伤・变形
【处理】需更换配件及重新调整吸取位置。
・如果台架侧（导向轨道与夹紧块）附着有异物、料带磨损粉
【处理】请用气吹或棉纱等去除异物。
图
3-2-5 ＜连接器部位＞
・如果连接器部位附着有异物、料带磨损粉
【处理】请用棉纱等去除异物。
检查项目
检查滑动轨道、导向轨道、夹紧部位
实施频率 ：安装供料器时
检查内容
・确认轨道部位没有损伤、异物
・确认夹紧杆的变形，线的挠度
检查项目
检查连接器部位
实施频率 ： 每日
检查内容 ・确认连接器周围没有元件等异物
导向轨道
夹紧块
滑动轨道
台架侧
夹紧块
连接器
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-5
图
3-2-6＜链轮齿轮部位＞
・如果附着有料带磨损粉、粘着物
【处理】请用 IPA 清扫，去除粘着物等。
图
3-2-7 ＜导向销 F/R＞
・如果附着有异物
【处理】请用吹气枪等去除异物。
・损伤・变形・撞痕
【处理】需更换配件及重新调整吸取位置。
检查项目
检查链轮齿轮
实施频率 ： 每日
检查内容 ・确认齿底部没有附着元件等的异物
检查项目
检查导向销
(F/R)
实施频率 ：每 6 个月
检查内容
・确认 X 导向销没有变形、磨损。
导向销 F
导向销 R
链轮齿轮
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
3-6
图

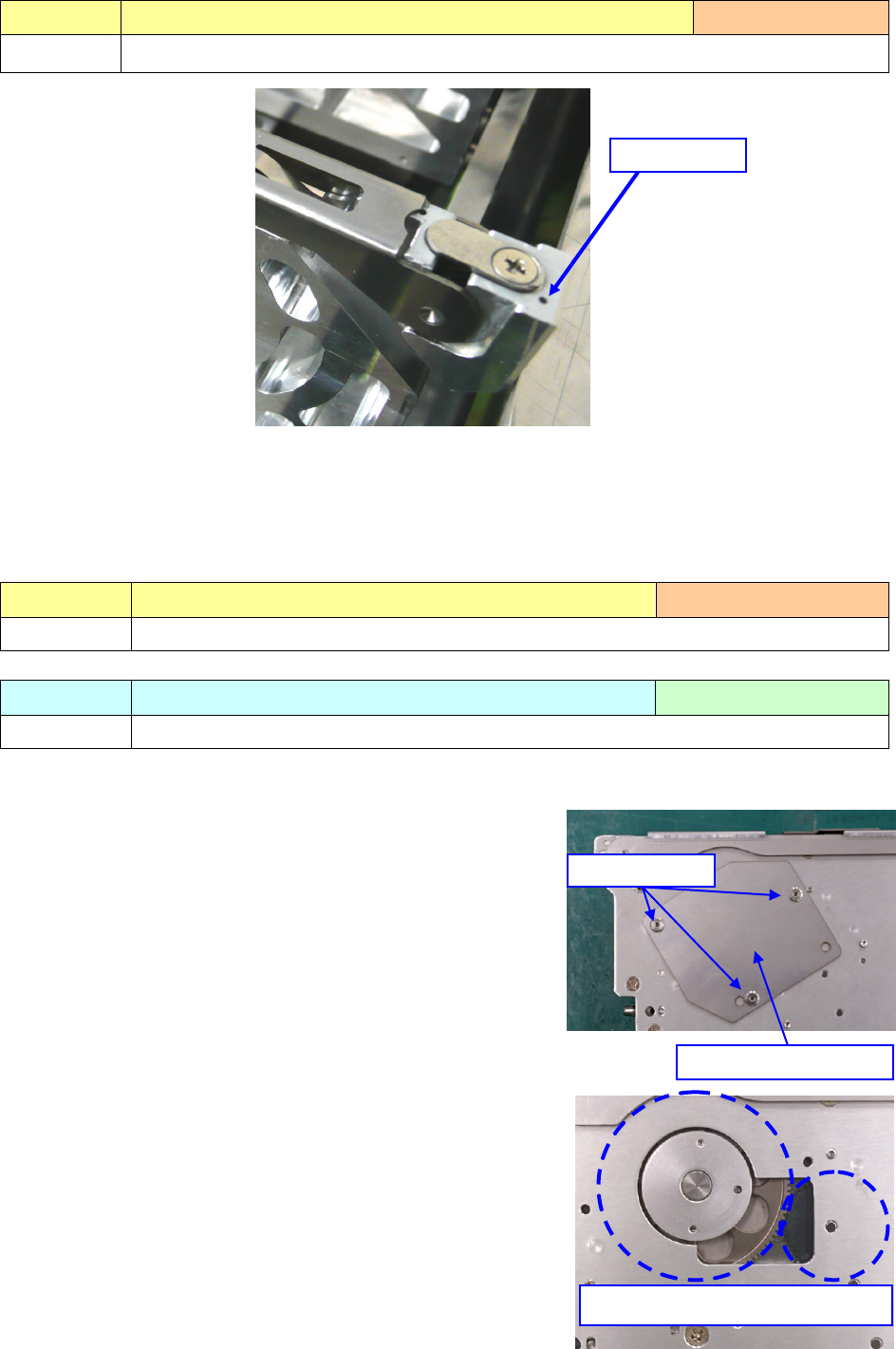

3-2-8 ＜供料器标记＞
・如果供料器标记部位有异物、脏污
【处理】・请在棉棒上沾少量酒精擦干净。
・如过于用力可能会导致变形，敬请注意。
如果进给齿轮驱动部有异物侵入，可能会对送带精度产生影响。请对进给齿轮驱动部每１星期进行１次
保洁。
1. 卸下 RF32 供料器左侧面的护罩。使用六角扳手（二端面宽
度 1.5mm）取下 3 个螺丝，卸下护罩。
卸下护罩后可以看到进给驱动部。
2. 请按 RF32AS 的进给按钮，令其进给，确认大齿轮整个一圈
齿轮上没有异物。
3. 请使用刷子清除附着在齿轮上的碎屑等异物。
如果齿轮之间夹有异物将会影响送带精度，故有刷子毛附着
在齿轮上时请除去。
请使用直径 0.2mm 左右的尼龙制刷子。
4. 进给驱动部的清洁结束后，安装护罩。
固定螺丝的紧固扭矩为 0.29N・m。
检查项目
检查供料器标记
实施频率 ： 每日
检查内容 ・确认供料器标记没有脏污、附着异物。
检查项目
进给齿轮驱动部
(RF32AS)
实施频率 ： 每周
检查内容
・存在或不存在的异物
清扫项目
进给齿轮驱动部
(RF32AS)
实施频率 ： 每周
清扫内容
・附着异物的除去
供料器标记
进给齿轮驱动部护罩
护罩固定螺丝
进给齿轮驱动部（ 检查・清扫
位置）
