RF0 8AS / RF1 2AS / R F16AS / RF 24AS / RF32 AS 使用说 明书 2- 23 2-5-4 32mm 胶带的拼接 1. 切断 为带式供料器 安装的胶 带 ( 胶带 A) 的最后元件 进入孔穴之后。 ※请 断开压纹 和压纹载带的中心。。 2. 连 接的胶 带 ( 胶 带 B) ，切断元件 进 入的压纹 前端。 在那个时 候，盖 带的带被连 接，剩下 2 〜 4mm 的长于载带。 3. 对准胶带 A…

100%1 / 54
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-22

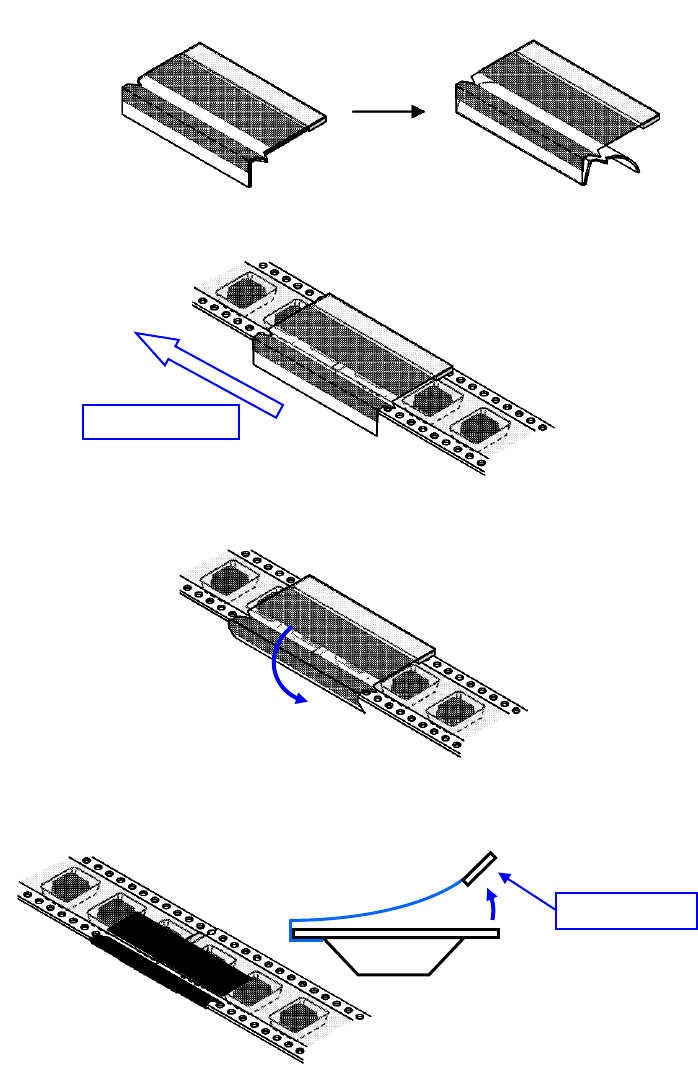

5. 请复制并粘贴到卷绕在拼接胶带载带的进给孔侧。
6. 剥离基准导向和透明胶带（塑料支架）。
7. 请确保拼接胶带正确卡住。
供给方向
基准向导
基准向导
供给方向
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-23
2-5-4 32mm 胶带的拼接
1. 切断为带式供料器安装的胶带(胶带 A)的最后元件进入孔穴之后。
※请断开压纹和压纹载带的中心。。
2. 连接的胶带(胶带 B)，切断元件进入的压纹前端。在那个时候，盖带的带被连接，剩下 2〜4mm
的长于载带。
3. 对准胶带 A 和胶带 B 的切断面，使用压接工具，请嵌缝板
Point1 为 32mm 以上的宽度的载带，请铆接的左侧和右侧送料孔。
4. 请切下附属胶带。
盖带的带被连接，
剩下 2〜4mm 的长于载带
供给方向
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-24
5. 沿着穿孔折痕，请剥离背纸。
6. 针对从载带的进给孔侧的折痕的位置，请复制并粘贴盖带的顶表面上的拼接带。
7. 请的拼接带粘贴到以可在与载带紧密接触的进料孔。
8. 请剥离拼接带表面的透明胶带。
供给方向
基准向导
