RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-8
2-4-4 料带的安装方法
RF08AS 为例，介绍如何安装 RF 系列带式供料器料带。
另外相对于其他类型的 RF 系列电动供料器，请安装料带也是如此。
1. 拆下上盖钩，打开上盖。
图
2-4-4-1
图
2-4-4-2
2. 将带卷安装到卷筒支架上，拉出料带。
图
2-4-4-3
注意
使用带卷前请确认没有变形或卷筒旋转没有异常。如果卷筒有变形或异常，将无
法发挥正常功能。
卷筒支架
向上拉
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-9
3. 请将料带的前端插入带式供料器的料带插入口，穿过供料器上部的链轮的上方。
图
2-4-4-4
图
2-4-4-5
注意
安装载带前，请确认料带前端没有弯折、没有会被挂住的形状。
注意
供料器正确设置在例如带卷安装台，请插入带子从而不倾斜。
如果没有正确插入，拼接传感器将出现检测误差和带子供料错误。
4. 打开上盖，将料带穿过框架与上盖之间，将链轮齿尖伸入载带的传送孔里。
图
2-4-4-6
图
2-4-4-7
5. 将护带穿过上盖的剥离缝。
图
2-4-4-8
图
2-4-4-9
料带插入口
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-10

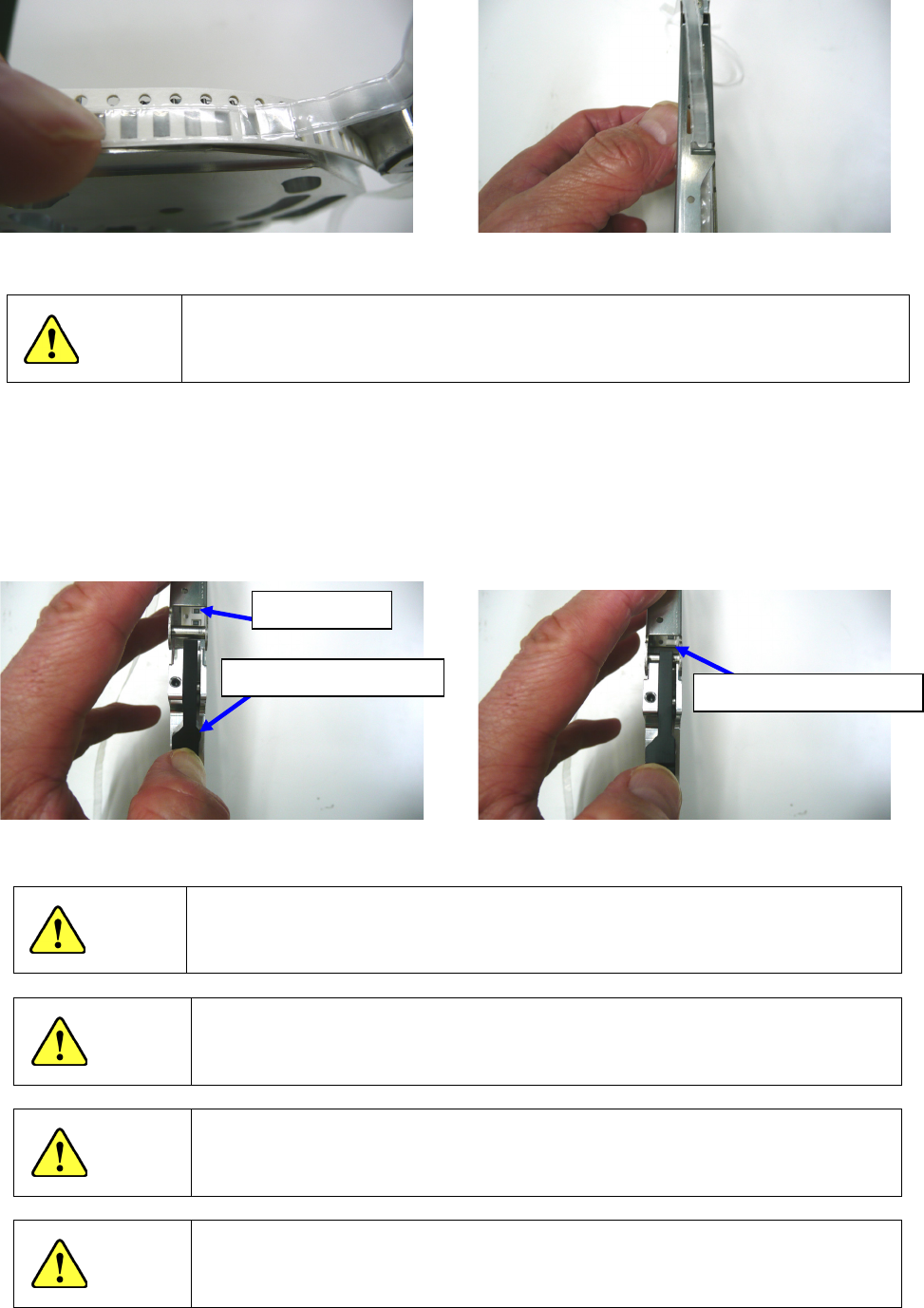

6. 轻轻按压关闭上盖，不要使链轮齿从载带的传送孔脱落。
图
2-4-4-10
图
2-4-4-11
注意
关闭上盖后，请确认链轮盘的传送齿已伸入载带的孔内。否则可能会对传送动作或
元件供给时的吸取造成影响。
7. 请关闭上盖。请确实执行以下步骤的动作。
①按压上盖钩操作部，打开上盖钩。
②将上盖落下。
③关闭上盖钩。
④请确认已锁紧，使盖钩勾住上盖钩。
图
2-4-4-12
图
2-4-4-13
注意
将带式供料器安装到贴片机主机上时，请确认上盖已确实锁紧。如果上盖开着，
会导致重大事故。
注意
对打开状态的上盖从上面用力按压也不会锁紧，敬请充分注意。上盖可能会变形
、
破损，务请充分注意。
注意
・安装载带后，请确认载带从料带排出口伸出的量为 3mm 以下。
注意
・护带长度要在 300 ㎜以上。
如果长度不够，请将使用过的护带用搭接用的连接料带连接。
上盖
上盖钩操作部
确认上盖钩勾住
