RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-6
4. 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装台上。
图
2-4-2-2
紧固
解除紧固
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-7
2-4-3
剥离盘的位置调整
(RF12AS / RF16AS / RF24AS / RF32AS)
在调整剥离盘的位置时，要使吸取部位的开口面积符合元件尺寸。
请按照传送间距（元件尺寸）变更剥离盘的位置。
1. 请拧松固定剥离盘的两个螺丝。
図
2-4-3-1
剥离盘的位置
2. 请对准剥离盘前端部位的目标线。（沟宽度 0.3mm 范围内）
传送间距与剥离盘目标线
传送间距
2mm
4mm
8mm
12mm
16mm
20mm
24mm
32mm
RF12AS
① ② ③ ④
RF16AS ② ③ ④
RF24AS
② ③ ④ ⑤ ⑥
RF32AS
② ③ ④ ⑤ ⑥ ⑦ ⑧
3. 请拧紧螺丝。(拧紧扭矩 0.095～0.11N·m)
注意
请务必使传送间距的设置与剥离盘位置保持一致。
注意
初始化动作后，请不要使剥离盘位置移动。
如果出现了移动，请再进行一次初始化。
⑨
⑧
⑦
⑥
⑤
④
③
②
①
目标线
螺丝
(40172670)
剥离盘
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-8
2-4-4 料带的安装方法
RF08AS 为例，介绍如何安装 RF 系列带式供料器料带。
另外相对于其他类型的 RF 系列电动供料器，请安装料带也是如此。

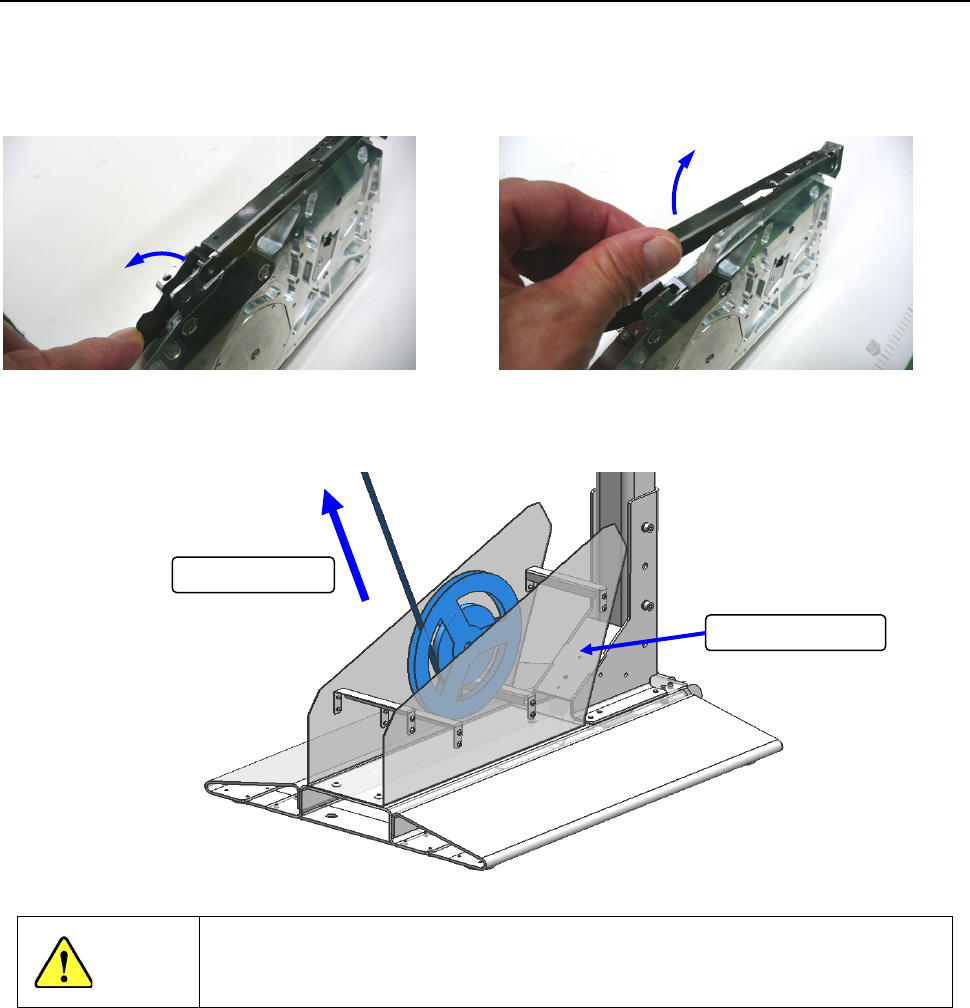

1. 拆下上盖钩，打开上盖。
图
2-4-4-1
图
2-4-4-2
2. 将带卷安装到卷筒支架上，拉出料带。
图
2-4-4-3
注意
使用带卷前请确认没有变形或卷筒旋转没有异常。如果卷筒有变形或异常，将无
法发挥正常功能。
卷筒支架
向上拉
