RF0 8AS / RF1 2AS / R F16AS / RF 24AS / RF32 AS 使用说 明书 2-3 2-3 料带支撑板（仅 RF08AS ） 并支持微型带装 元件的稳 定供应。它被作 为标准配 置的产品。 如果使用深压纹 带，请固 定到 RF08AS 车身框架侧 面并删除。 图 2-3-1 ＜料带支撑板的 固定位置 ＞ 图 2-3-2 螺丝 M2 × 4 料带支撑板 螺丝 M2 × 4 料带支撑板
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-2
2-2 卷筒钩
带卷与带式供料器一同携带时，被使用。
2-2-1 卷筒钩的使用方法
1. 带卷与带式供料器一同携带时，请旋转卷筒钩拉出带式供料器侧面，将卷筒钩穿进带卷的孔。不使
用卷筒钩时，请务必返回锁紧位置。
图
2-2-1-1
图
2-2-1-2
图
2-2-1-3
注意
在卷筒钩伸出的状态下将带式供料器安装到供料器台架时，可能损坏卷筒钩。
请务必收纳卷筒钩后，再安装到供料器台架。
注意
带卷挂在卷筒钩上的状态下无法正常进行传送动作。
带卷要放进料带支架中使用。
卷筒钩锁紧位置
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-3
2-3 料带支撑板（仅 RF08AS）
并支持微型带装元件的稳定供应。它被作为标准配置的产品。
如果使用深压纹带，请固定到 RF08AS 车身框架侧面并删除。
图
2-3-1
＜料带支撑板的固定位置＞
图
2-3-2
螺丝 M2×4
料带支撑板
螺丝 M2×4
料带支撑板
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-4
2-4 带卷的安装方法
料带的安装、拆卸，请在 RF 电动供料器用带卷安装台(选项)上进行操作。

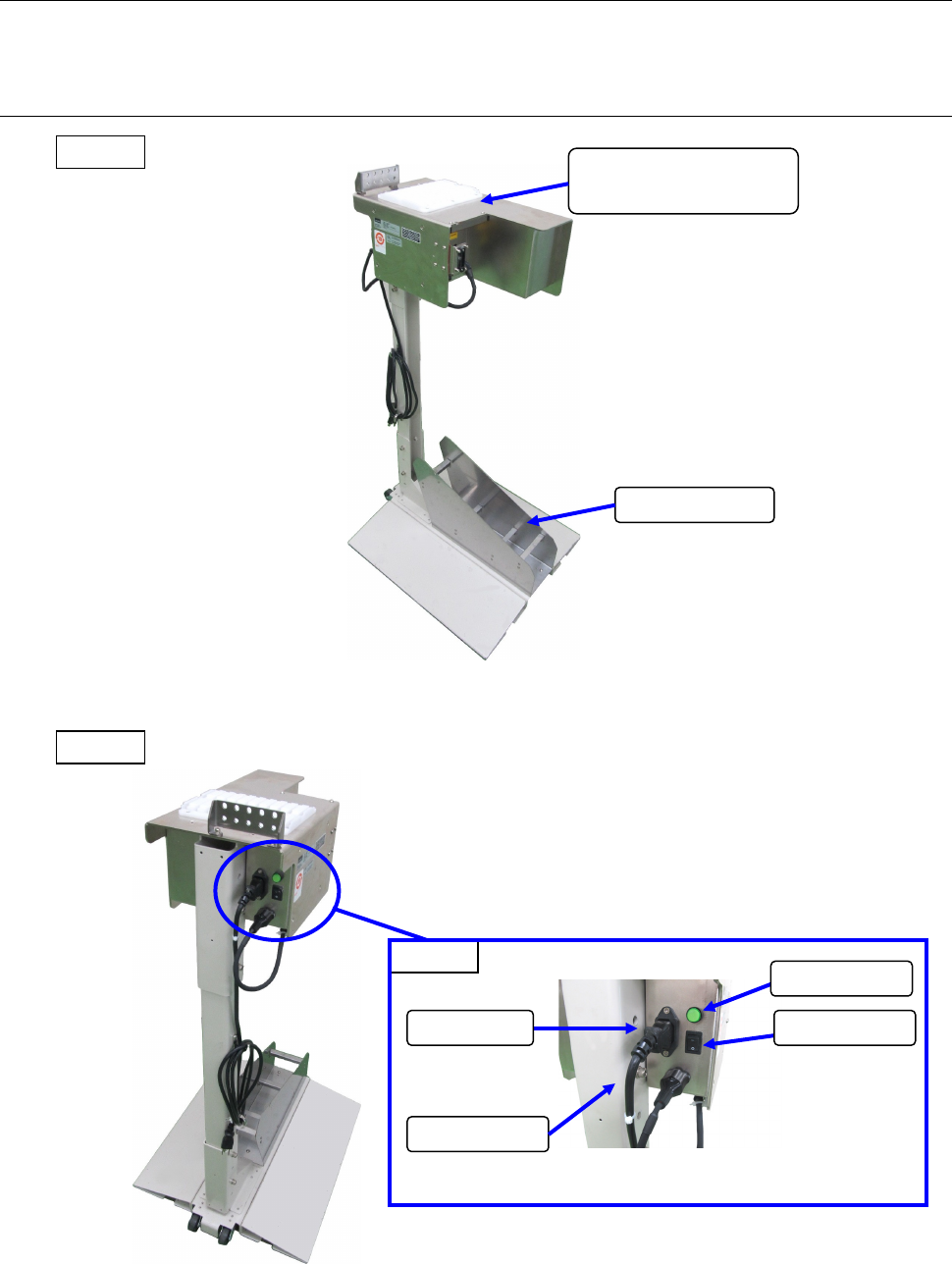

2-4-1 RF 电动供料器用带卷安装台各部位的名称
图
2-4-1-1
图
2-4-1-2
前侧
后侧
RF 工作底座
（RF 安装部）
卷筒支架
放大图
电源线
AC 电源入口 电源开关
电源灯
