RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-4
2-4 带卷的安装方法
料带的安装、拆卸，请在 RF 电动供料器用带卷安装台(选项)上进行操作。
2-4-1 RF 电动供料器用带卷安装台各部位的名称
图
2-4-1-1
图
2-4-1-2
前侧
后侧
RF 工作底座
（RF 安装部）
卷筒支架
放大图
电源线
AC 电源入口 电源开关
电源灯
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-5
2-4-2 供料器安装到电动供料器用带卷安装台的方法
1. 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
2. 工作底座的轨道要使用左端的轨道。
3. 确认滑动轨道的前端已确实插入工作底座，插入供料器。
图
2-4-2-1
握住把手
用手托住
工作底座
放大图
滑动轨道
使用左端的轨道
上面图
侧面图
顶住
导向销 F
定位板
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-6

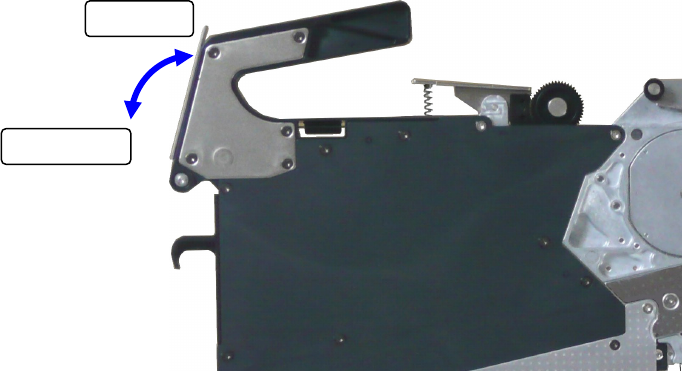

4. 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装台上。
图
2-4-2-2
紧固
解除紧固
