RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
4-1
4
选购项
本节所列选购项旨在使本产品（RF08AS）更易于使用。
4-1 搭接
4-1-1 搭接料带
可使用满足一定条件的市场销售的料带。
市场销售的连接用料带，请使用传送孔的旁边增强的料带制品。
推荐的市场销售连接用料带如下。
①富士化学产业（株）制
RF08AS：型号 FC8QE RF12AS：型号 FC12QE
RF16AS：型号 FC16QE RF24AS/RF32AS：型号 FC24QE
（注）连接用料带，请在 30℃以下避免阳光直射的环境下保管。
避免长期保存，请在 6 个月以内使用。
4-1-2 料带剪切治具
使用料带剪切治具，可在确定传送孔间距的间隔状态下垂直剪切。
由此可防止连接位置传送不良、在上盖部位发生阻塞。
图
4-1-2-1
用 2 个销固定料带。在固定的状态下剪切料带。
图
4-1-2-2
图
4-1-2-3
用 2 个销固定料带
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
4-2
1. 料带剪切治具种类
料带剪切治具有两种类型。。
① A 型：切割供料孔的中心。
② B 型：切割供料孔和供料孔中间
A 型 B 型
A 型
产品编号
E9041706A00
B 型
产品编号
40095282
产品名称
料带剪切治具
A
产品名称
料带剪切治具
B
供料间距
4,12,20,28,36,44,52
供料间距
8,16,24,32,40,48,56
图
4-1-2-4
4-2 剥离缝支撑板（仅 RF08AS）
安装在 RF08AS（料带支撑板向后）。
在盖带剥离时产生的静电的影响，并抑制带的振动的影响，能够更稳定的供应。
如果使用深的压纹胶带，取下在 RF08AS 实体框架侧面固定。
图
4-2-1
料带支撑板
螺钉 M2×4
剥离缝支撑板
料带支撑板
螺钉 M2×4
剥离缝支撑板
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
4-3

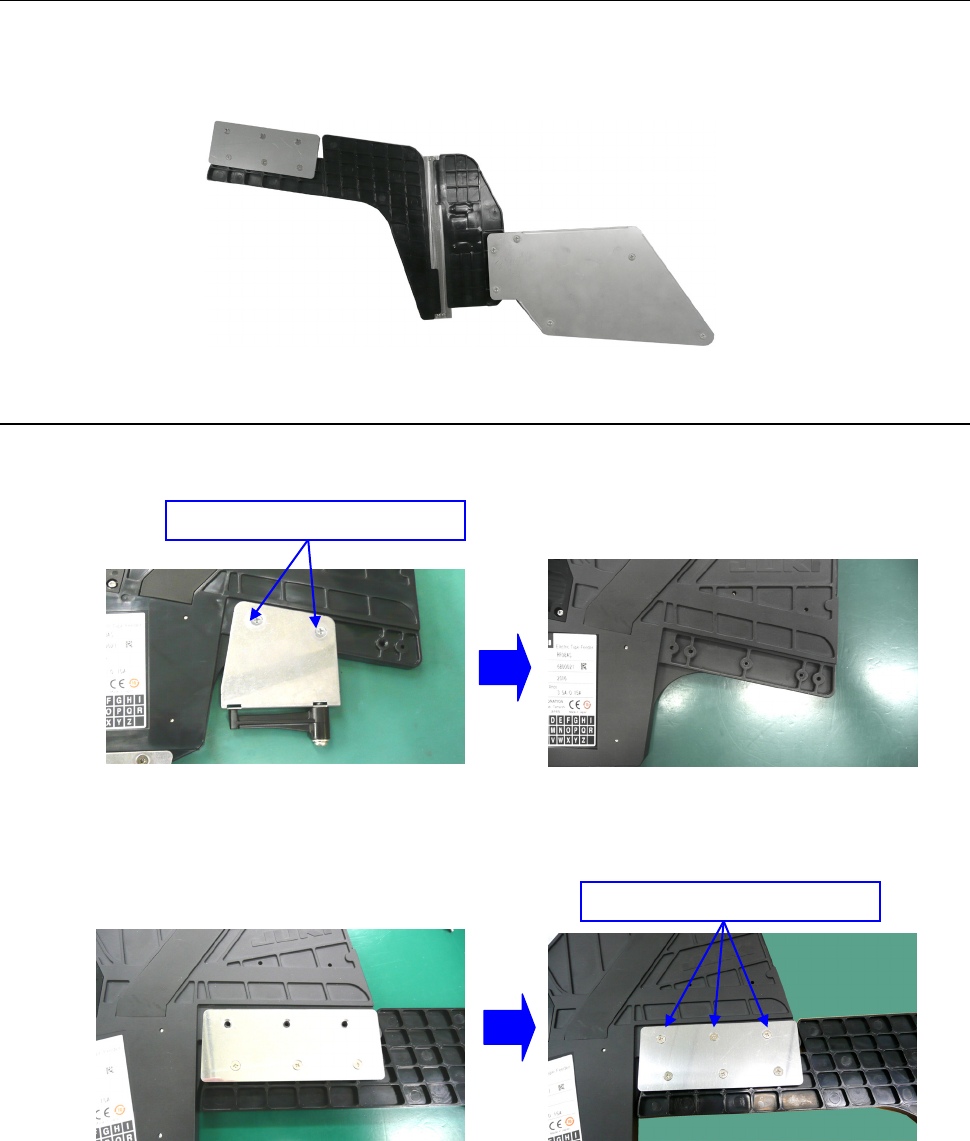

4-3 带卷支撑（仅 RF08AS）
附连到 RF08AS，它将从带卷支撑到 RF08AS 供应元件。
能够移动 RF08AS 保持设置的元件带卷到 RF08AS，在替换阶段的时间，以提高可操作性。
为 RF08AS 安装胶带如果移动，上面位置请固定带卷支撑.
图
4-3-1 带卷支撑
4-3-1
带卷支撑的安装
1. 放缓固定卷筒钩的螺钉 M2.6×6(40177469)×2 个，避开卷筒钩。
图
4-3-1-1
2. 以被带卷支撑附带的螺钉 M2.6×6(40177469)×3 个，安装带卷支撑。
图
4-3-1-2
螺钉
M2.6×6(40177469)
螺钉 M2.6×6(40177469)
