RF0 8AS / RF1 2AS / R F16AS / RF 24AS / RF32 AS 使用说 明书 2-4 2-4 带卷 的 安装 方法 料带的安装、 拆卸，请在 RF 电动供料器 用带卷安装台 ( 选项 ) 上进行操作 。 2-4-1 RF 电动供料器用带卷安装台各部位的名称 图 2-4-1-1 图 2-4-1-2 前侧 后侧 RF 工作底座 （ RF 安装部 ） 卷筒支架 放大图 电源线 AC 电源入口 电源开关 电源灯
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-3
2-3 料带支撑板（仅 RF08AS）
并支持微型带装元件的稳定供应。它被作为标准配置的产品。
如果使用深压纹带，请固定到 RF08AS 车身框架侧面并删除。
图
2-3-1
＜料带支撑板的固定位置＞
图
2-3-2
螺丝 M2×4
料带支撑板
螺丝 M2×4
料带支撑板
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-4
2-4 带卷的安装方法
料带的安装、拆卸，请在 RF 电动供料器用带卷安装台(选项)上进行操作。
2-4-1 RF 电动供料器用带卷安装台各部位的名称
图
2-4-1-1
图
2-4-1-2
前侧
后侧
RF 工作底座
（RF 安装部）
卷筒支架
放大图
电源线
AC 电源入口 电源开关
电源灯
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-5

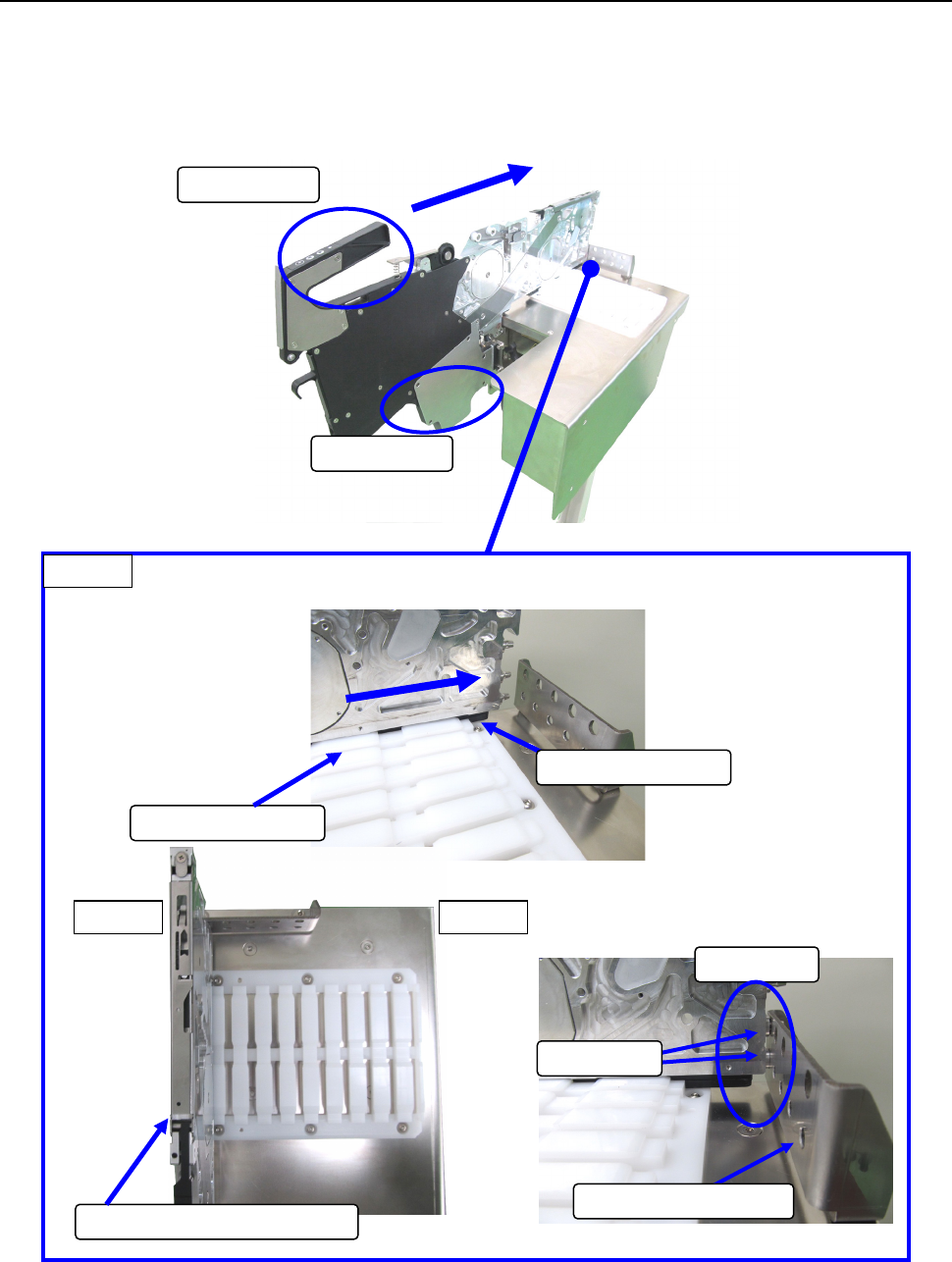

2-4-2 供料器安装到电动供料器用带卷安装台的方法
1. 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
2. 工作底座的轨道要使用左端的轨道。
3. 确认滑动轨道的前端已确实插入工作底座，插入供料器。
图
2-4-2-1
握住把手
用手托住
工作底座
放大图
滑动轨道
使用左端的轨道
上面图
侧面图
顶住
导向销 F
定位板
