RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-19
5. 使接料带的粘贴面向下，粘贴到前元件一方的上面。
Point 1 粘贴时，要做到前元件一方的进给孔有５个隐没，第６个孔处于接料带的前端。
图
2-5-2-5
注意
请在连接部位前后确认载带的孔间距均等。
若在连接部位前后间距不均等，料带将无法正常传送。
Point 2 要使前元件的料带边缘沿着接料带的引导部。空隙要做到尽量小。翻过来检查一下接得如何
图
2-5-2-6
看着从背面侧的带子，它被示于下图。
如果在许多情况下堵塞孔的数量，或关闭，但如果一个小数目的孔，拼接误检测的原因。
图
2-5-2-7
※供给方向
料带与引导部之间
要做到没有空隙
堵塞的进给孔是
5
个。
1 2 3 4 5
供给方向
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-20
6. 将后元件一方粘贴到接料带上。
Point 前元件一方与后元件一方的料带在粘贴时要做到没有空隙。如有空隙，会造成进给不良或吸取
不良。
图
2-5-2-8
7. 折叠接料带的切痕线部，粘贴黑色部分。
图
2-5-2-9
8. 剥掉接料带的引导部分，与塑料膜一起折叠黑色部分。
图
2-5-2-10
9. 剥掉接料带的塑料膜。
盖带侧 载带侧
图
2-5-2-11
RF08AS / RF12AS / RF16AS / RF24AS / RF32AS 使用说明书
2-21

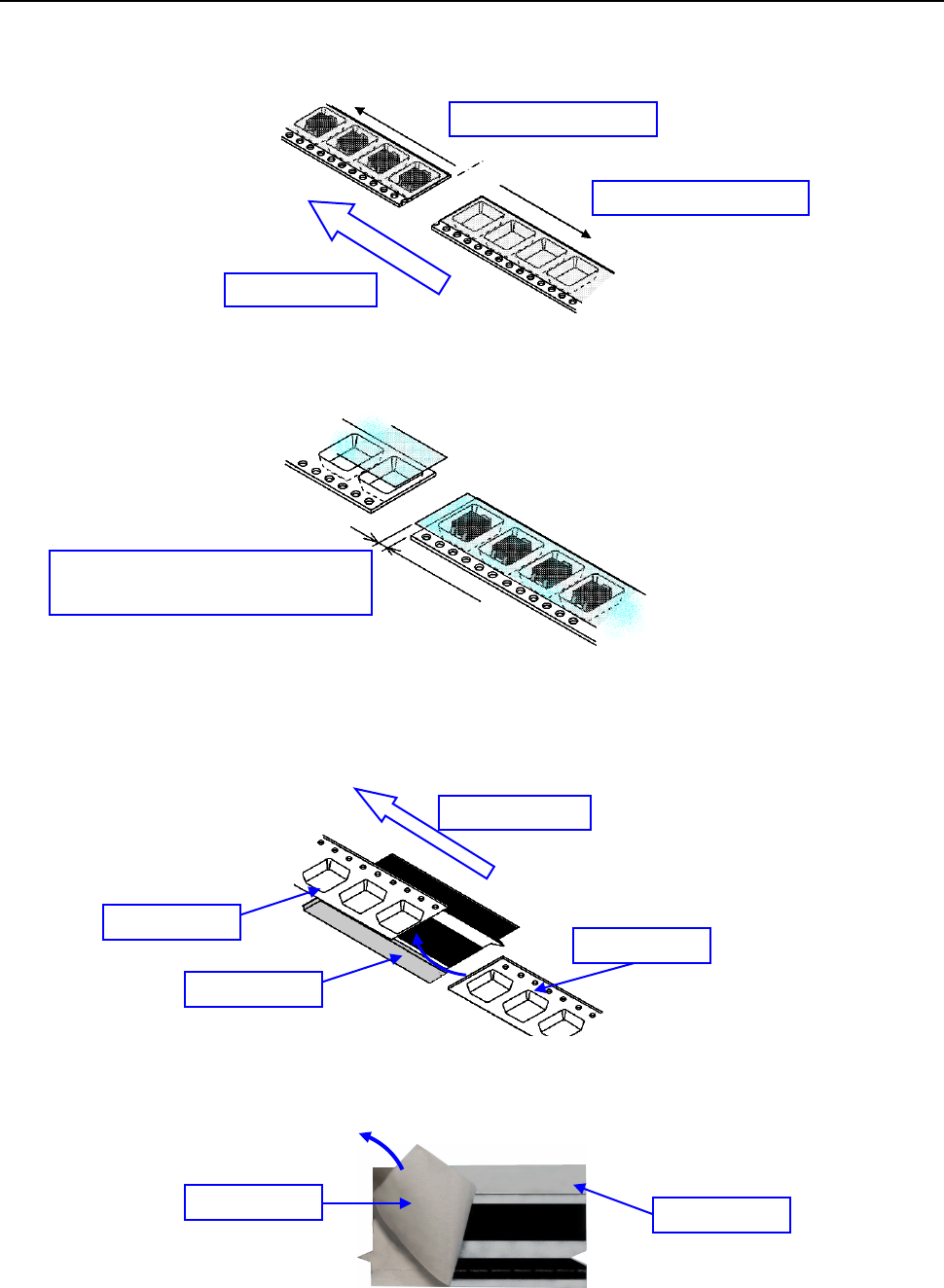

2-5-3 12mm、16mm、24mm 胶带的拼接
1. 切断为带式供料器安装的胶带(胶带 A)的最后元件进入孔穴之后。
※请断开压纹和压纹载带的中心。
2. 连接的胶带(胶带 B)，切断元件进入的压纹前端。
在那个时候，盖带的带被连接，剩下 2〜4mm 的长于载带。
3. 你带（胶带 A），使其与拼接带的基准导向，在供料器设置密切联系。请复制和盖带表面粘贴到拼
接带。接下来，请复制并粘贴胶带（胶带 B），以便与胶带 A 和基准导向，以补充亲密接触。
4. 离开基准导向件的搭接胶带，请剥离剥离纸。
供给方向
胶带包含该元件
胶带不包含元件
盖带的带被连接，
剩下 2〜4mm 的长于载带
剥离纸
基准向导
胶带 A
胶带 B
供给方向
基准向导
