第二章 设备安装及保养
2.1 调整水平
设备移动到目的地，确定好设备的具体放置位置后，就要先调整设备的水平，正确的调整
水平，可以使设备的运行更顺畅，噪声更小，寿命更长。调整设备水平的步骤如下：
z 将设备的四只地脚悬空。
z 调整设备的左右水平（设备的重心在后方，因此调整设备后方的两只地脚）
z 调整设备前后的水平（只需要调前方一只地脚即可，因为三点决定一面）
z 将剩下的悬空的地脚旋下来并稍微拧紧一下
z 将四个地脚固定螺母锁紧
2.2 设备的定期保养
为了设备正常运作及延长设备的使用寿命，请执行如下的定期保养工作：
1. 当天工作结束后，关掉电脑和设备的电源，对设备台面的灰尘用吸尘器吸干（如果没有
吸尘器可用吸水的毛巾蘸水拧干后轻轻擦拭设备台面以将板屑灰尘等从台面上擦除）
注意：千万不能用风枪吹，风枪会把灰尘、碎屑吹入设备台面内，附在丝杆、导
轨或镜头上，影响设备的正常运作。
2. 用毛巾擦净设备表面沉污。
注意：不要用有机溶剂（如洗板水）来擦拭设备表面，那样可能会损坏设备表面的
油漆
3. 每一个月对丝杆和导轨进行保养，先用干净的白布清除陈油，然后用 10～11 号油画笔
将油脂均匀的涂刷到丝杆上。
注意：润滑脂和润滑油一定要质量好的。否则会增加丝杆或导轨的表面摩擦，从而
缩短丝杆和导轨的使用寿命，影响机器的定位精度。）
※ 推荐用：德国 OKS 特级油脂 OKS 422.
4. 每一个月清洗一次工业电脑面板左侧的过滤棉。
注意：过滤棉清洗后需晾干水分后再装回原位。
5．每六个月对光源进行一次校验。因为 LED 灯使用半年后其亮度可能有轻微的变化，为了
保证测试的正常，需对光源进行一次校验。
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
15
振华兴科技
VCTA-B486 操作手册
VCTA
第三章 设备的操作
3.1 电源的接通和切断
3.1.1 电源的接通及主程序的启动
a、接通电源前，首先确认电源电压是否为本设备的标定电压（标准为 220 的交流电压），
接通电源后开启设备总电源开关。然后开启电脑主机，将电脑机箱上 POWER 键向下按
一下即可。工业电脑的启动会比家用机稍慢，请耐心等待。

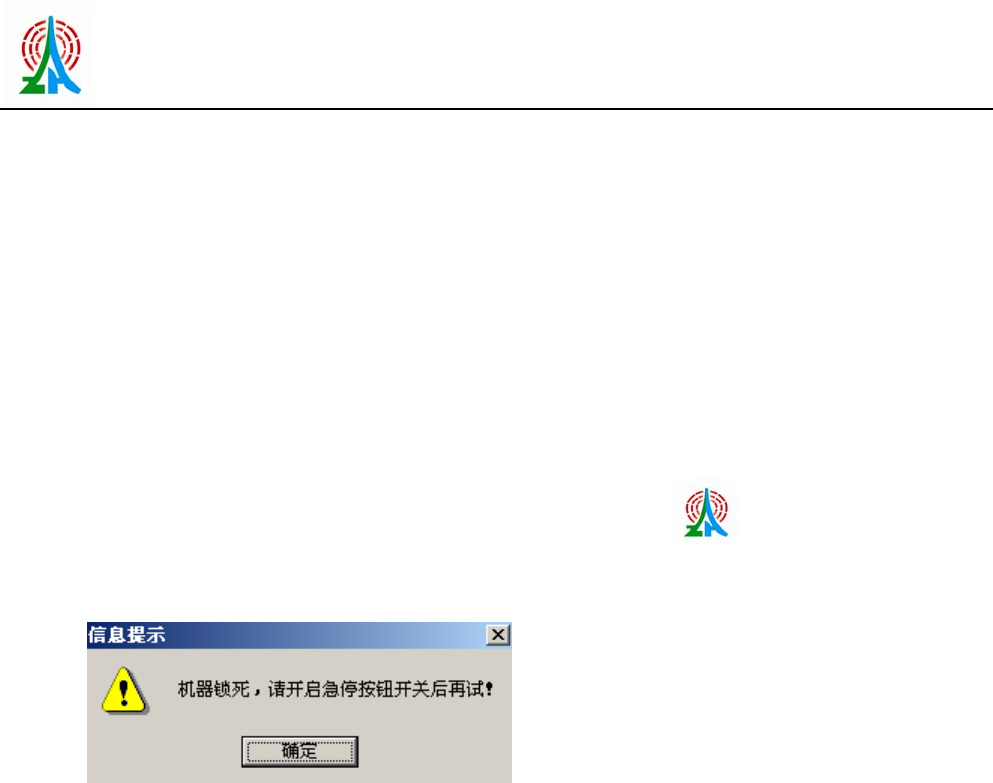

b、电脑正常启动进入操作界面,找到测试程序的快捷键 。（确认急停开关处于开
启状态，在闭合状态下，程序不会运行，会有如下提示
开启急停开关，程序则可以正常启动）
c、双击此测试程序快捷键，程序启动并执行复位，在机器复位过程中不得将手或其他
物体放入操作平台内，以免发生意外。(操作平台上，左右侧罩下方各有一条安全光幕，
当有异物进入机台时，安全光幕被切断，机器会立即停止运动)

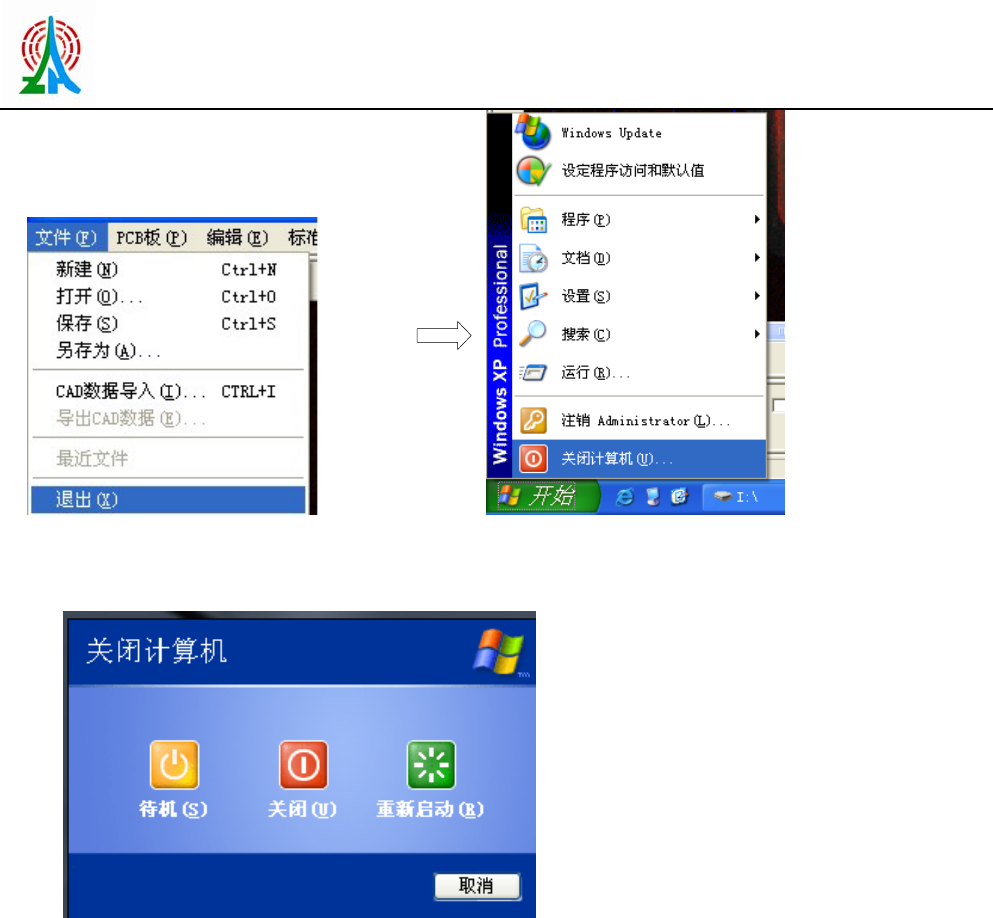

3.1.2 电源的切断
在正常使用过程中需要切断电源时，按照下列步骤进行：
①关闭正在运行的程序，按提示要求对程序进行保存后然后再退出程序。
②从 Windows 的开始下拉菜单中选择关机。
③转动设备下方的总电源开关，关闭总电源（以看到机台按钮指示灯熄灭为标准）。
＊如果停机超过 12 小时，将设备的电源插头拔下。
如下图所示步骤：
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
16
振华兴科技
VCTA-B486 操作手册
VCTA
注意：①为了避免电脑硬盘受到损伤，并且保证测试数据的完整性，请务必按遵守上述
开关机操作程序。
②反复进行电源的开关动作，可能会导致设备及随配的 UPS 产生故障。如需再
次开机请务必在切断电源之后至少经过 20 秒后再将设备通电开机。
